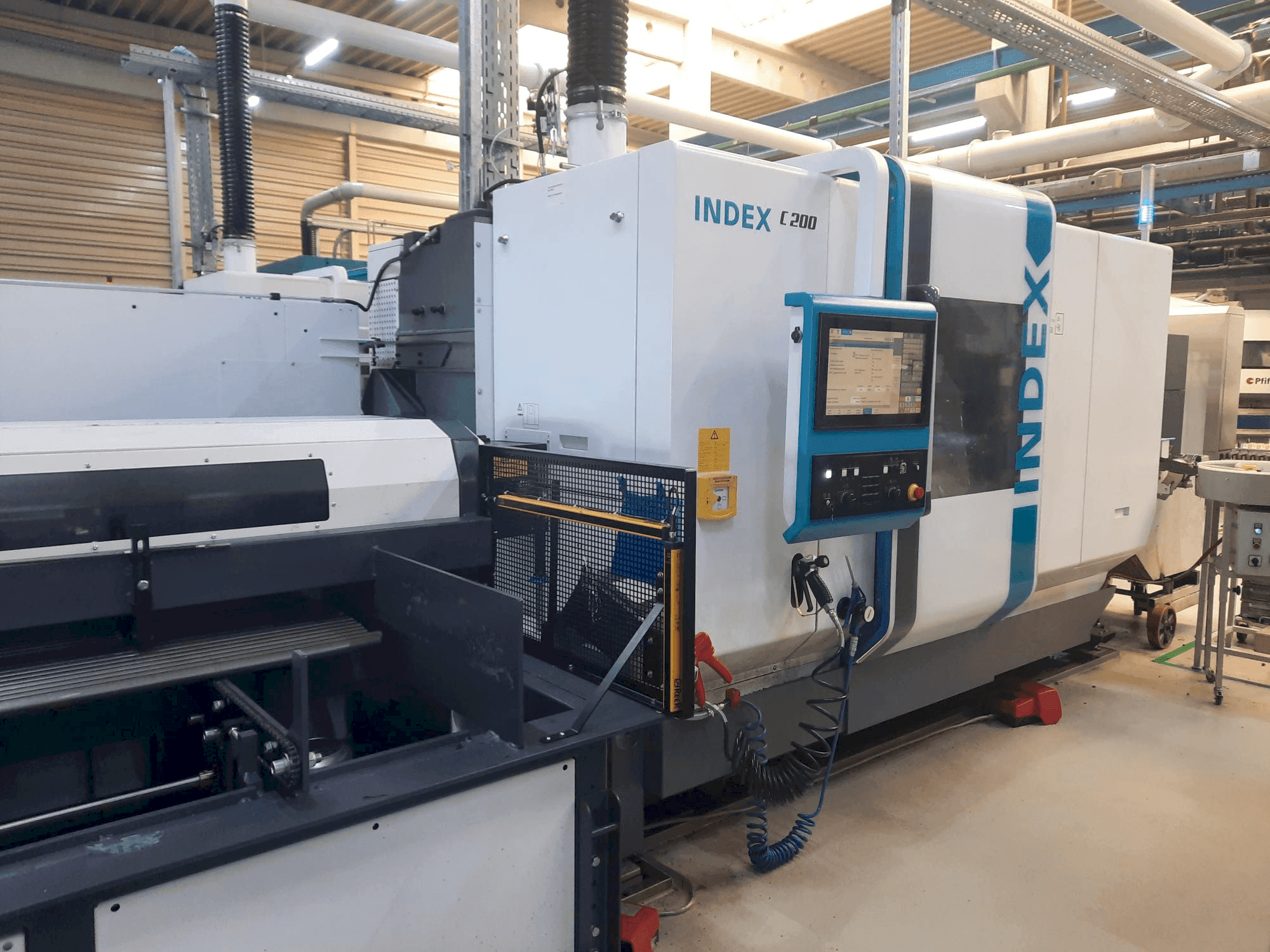

Index - C200DE-TUR-IND-2023-00001

További berendezések

• - Szoftver opciók: OPC UA mester számítógép csatlakozáshoz (max. 200 változó). ChipMaster ciklus forgácstörés ellenőrzéséhez.
• - Környezeti adatok: Zajszint: 73,8 dB(A)

További információ

A gép előnyei

• A gép műszaki előnyei:
  • - Vezérlőrendszer: sinumerik 840d solutionline (sl) alapú, sinamics s120 hajtásokkal. 18. 5" tft színes kijelző pct-touch (ip65). A siemens német nyelvű felhasználói felülettel működik.
  • - Interfészek: 4x usb 2. 0 (2 a vezérlőpulton, 2 a vezérlőpulton). Hálózatra alkalmas nc adatátvitelre (logikai meghajtók).
  • - Biztonság: siemens safety-integrált (profisafe).
  • - Revolverfej mechanikája: hidraulikus reteszelés, váltóáramú motor homlokáttétellel. Meghajtó teljesítmény szerszámtartónként: 10 kw (25 % ed), max. 8000 ford. /perc.
  • - Szerszámtartó: hengeres szár d25x48 (din69880) w-hornyokkal a nagyobb ismétlési pontosság érdekében. Meghajtott szerszámok minden állomáson lehetségesek (csak munkahelyzetben forognak).
  • - Hűtőegység: 13 kw hidraulikához, orsókhoz és kapcsolószekrényhez. Csatlakozás hűtővízhez (20°c ±2°c, 30 l/perc, glikol 25 %).
  • - Forgácsszállító: csuklós hevederes szállítószalag (csomós kivitelben) 180 literes tartállyal, ürítési magasság 840 mm. Hűtő-kenőrendszer: 750 literes tartály, 8 bar/20-80 bar szivattyúk.
  • - Barloader interfész: unimag4-kompatibilis (a külső rakodók speciális burkolatot igényelnek). Maximális rúdhossz: 1035 mm (rövid rúd működése). Portálfelszedő berendezés: pneumatikus megfogó (Ø 10-90 mm, max. 3,5 kg). Szállítószalag kapcsolóval a kész alkatrészekhez/maradt alkatrészekhez.

Extra információ

• - Vezérlőegység Üzemi feszültség: 400V Vezérlőfeszültség: 24V DC Frekvencia: 50Hz Névleges teljesítmény: 54kW Csatlakoztatott terhelés: 65kVA Névleges áramerősség: 94A Max. tartalék biztosíték: 100A főhajtás Főorsó és ellenorsó Orsófej rögzítése: OD 140mm, ID 85mm Első csapágy átmérő: 110mm Nyomaték max. (100%/40%): 125/170 Nm Szorítónyomás min./max.: 8/80 bar Dugattyúfelület nyomás: 57cm² Dugattyúfelület feszültség: 57cm² Nyomóerő max.: 45600 N Szakítóerő max.: 45600 N C-tengely: Üreges tengelyű motor meghajtása szögmérő rendszer közvetlenül az orsón Pozíció eloszlás (VDI/DGQ 3441): Psmax = 0,01 fok Revolver Szerszámtartó 1 X-tengely munkapálya: 110mm X-tengely gyorsmenet: 30m/perc X-tengely gyorsulás: 9m/s² X-tengely előtolási erő: 5000mm00:-N 50m/perc Z-tengely gyorsulás: 9m/s² Z-tengely előtolási erő: 5000N Y-tengely munkapálya: 100mm Y-tengely gyorsmenet: 15m/perc Y-tengely gyorsulás: 9m/s² Y-tengely előtolási erő: 5000N Állomások: 14 hengeres szerszámtartóval D25x-48 munkapálya D25x-48 110mm X-tengely gyorsmenet: 30m/perc X-tengely gyorsulás: 9m/s² X-tengely előtolási erő: 5000N Z-tengely munkapálya: 550mm Z-tengely gyorsmenet: 50m/perc Z-tengely gyorsulás: 9m/s² Z-tengely előtolás: 9m/s² Z-tengely előtolási erő: 5000N Y-0 tengely 1mm-es előtolási erő: 5000N Y-0 tengely 1 mm-es előtolás Y-tengely gyorsulás: 9m/s² Y-tengely előtolási erő: 5000N Állomások: 14 hengeres szártartóval D25x48 Szerszámtartó 3 X-tengelyű munkapálya: 180mm X-tengely gyorsmenet: 30m/min X-tengely gyorsulás: 9m/s² X-tengelyes előtolási erő:4 Állomás 5 tengelyes tengelytartó1:0 D25x48
