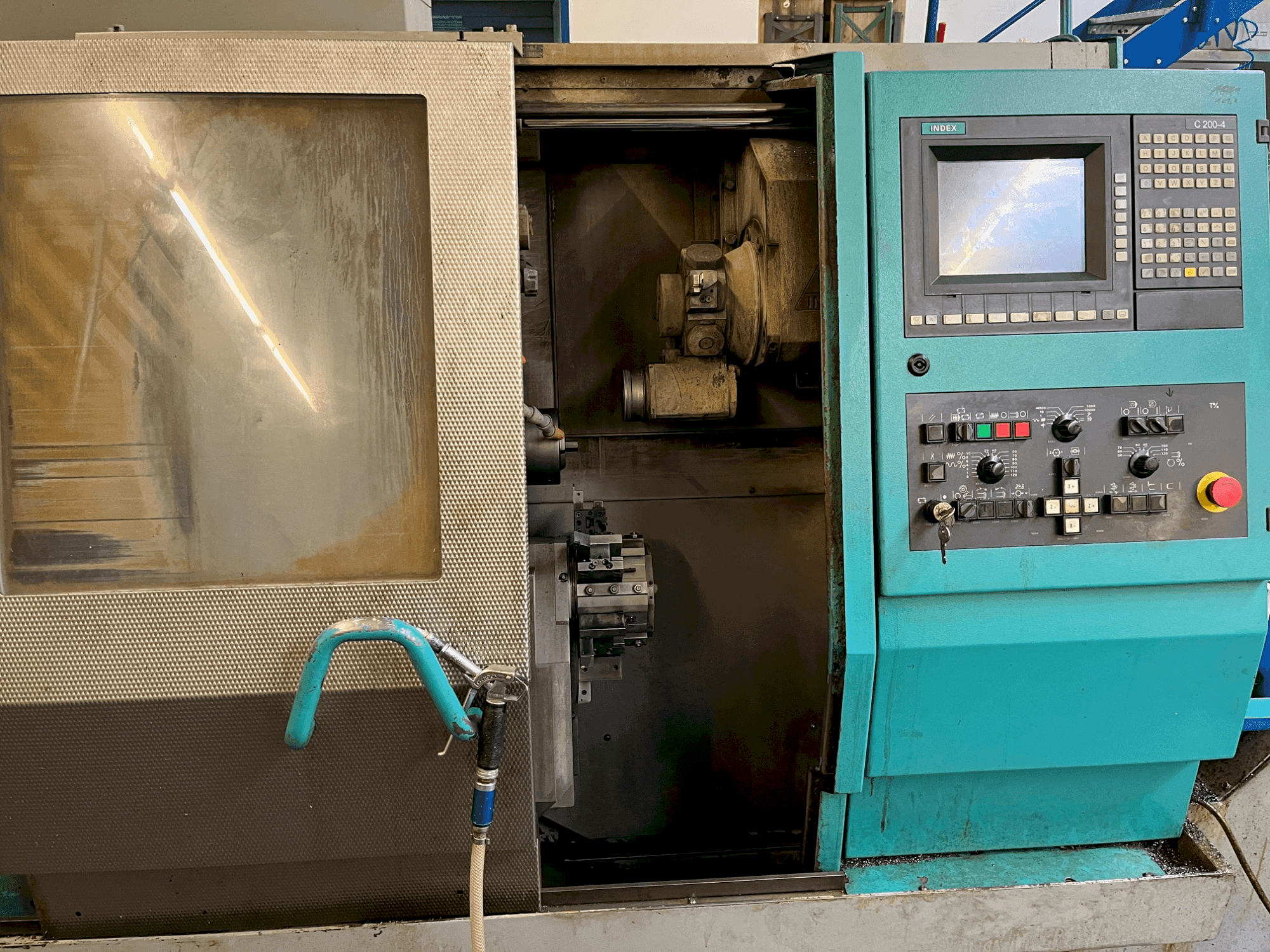

Index - ABC 42DE-TUR-IND-1999-00002

Kiegészítő felszerelés

• Szerszámtartó max. 5 helyhez kötött szerszám vagy max. 3 álló és 2 hajtott szerszám.
• Rúdtöltő tár: Rúdhossz max. 3,2 m. / Rúd átmérő min. 8 mm. / Rúdátmérő max. 52 mm.
• Hidraulikus rendszer: Szállítási sebesség 19 l/perc. / Rendszernyomás 90 bar. / Töltési térfogat 50 liter.
• Hűtőrendszer: Áramlási sebesség 40 l/perc. / Rendszernyomás 4 bar. / Töltési térfogat 170 liter.

A gép előnyei

A gép műszaki előnyei

• Orsó fordulatszám tartomány: 600 min-1 (szerszámtartó), 4500 min-1 (szinkronizált orsó), 4000 min-1 (tokmány befogása).
• X-tengely: 90 mm (1. Revolver), 81 mm (2. Revolver)/ z-tengely: 280 mm (1. Revolver és 2. Revolver).

Extra információ

Szerszámtartó. Revolver 1 8 szerszámhellyel. Szerszámrendszer hengeres szár 25x48mm. X-tengely (1. revolver): 90 mm csúszópálya. Előtolás 5500 N. Gyorsmenet 24 m/perc. Z-tengely (1. revolver): Csúsztatás 280 mm. Előtolás 5500 N. Gyorsmenet 24 m/perc. Nyomaték 7,5 Nm. Sebesség 600 perc-1. Revolver 2 6 szerszámpozícióval. X-tengely (2. torony): Csúsztatva 81 mm. Előtolás 8300 N. Gyorsmenet 16 m/perc. Z-tengely (2. torony): Csúsztatás 280 mm. Előtolás 5500 N. Gyorsmenet 24 m/perc. Szinkronizált orsó: 10 Nm nyomaték. Sebesség 4500 perc-1. Befogó átmérő max. 42 mm. Befogási mélység max. szorító átmérő 38mm. Orsó átmenő furat 15,5 mm. Kidobó löket max. 38 mm. Szorítónyomás 65 bar. Tokmány befogása: 10 Nm nyomaték. Sebesség 4000 perc-1. Befogó átmérő max. 75 mm. Kidobó löket 42mm. Állkapocslöket max. 0,6 mm. Szorítónyomás 20 bar. Szerszámtartó max. 5 helyhez kötött szerszám vagy max. 3 álló és 2 hajtott szerszám. Sebesség 6000 min-1. Nyomaték 8 Nm. Szerszám rögzítő furat 1 hüvelyk. Méretek: Magasság 1750 mm. Forgási középpont a padló felett 1010 mm.
