Hüttenhölscher - LineDE-BOR-HUT-2012-00001

• Ellenőrzés: PC-vezérelt funkciósorozat Windows 7, TwinCAT alatt

• Alkatrészméretek:

  • Hossz: 300-2250 mm

  • Szélesség: 350-710 mm

  • Vastagság: 16-25 mm

• 2 állomásos fúróállomás:

  • Alapkeret hegesztett konstrukcióban, megmunkált csavaros felületekkel

  • 2x fogazott szalagszállító V = 1,5 m/sec

  • 2x pneumatikus emelő a fogazott szalagszállítókhoz

  • 2x ütéscsillapítóval csillapított ütköző a szekrényrészekhez

  • 2x pneumatikus kettős szorítóhenger, golyóscsavarral és szervomotorral vezérelve, oldalmagasságra mozgatva (az oldalmagasság mérése)

  • 2x pneumatikus keresztirányú igazító vonalzó (plauzibilitás-ellenőrzés)

  • 2x vákuumos szorítóegységek a fúrógép asztalában

  • 2x 0-vonalban vezérelhető

• Support:

  • X irányban szervomotorral mozgatható támasz

• 2x fúrómű (1. támasz):

  • 2 egységgel felszerelt támasz (megmunkálás felülről)

  • Egyenként mozgatható Y irányban szervomotorral

  • Egyenként mozgatható Z irányban szervomotorral

  • Fúrómű a = 32 mm, frekvenciaváltóval állítható, Ø 10h7 fúrótok Ø 10h7 gyűrűs csavarral.

  • Hívható orsók, 8000 rpm

  • Két 16-orsós fúrómű

• Vájatfűrész (1. támasz):

  • Fűrészegységek speciális hátsó falú hornyok vágásához

  • Fűrészegység szerszámtartóval, fordulatszám-szabályozás frekvenciaváltóval

  • Pneumatikusan vezérelt munkapozíció

• 2x maróorsó jobbra/balra az elülső élnél (1. támasz):

  • Pneumatikusan vezérelt munkapozíció

Kiegészítő berendezések (automatizálás, kezelés, védelem, szállítószalagok)

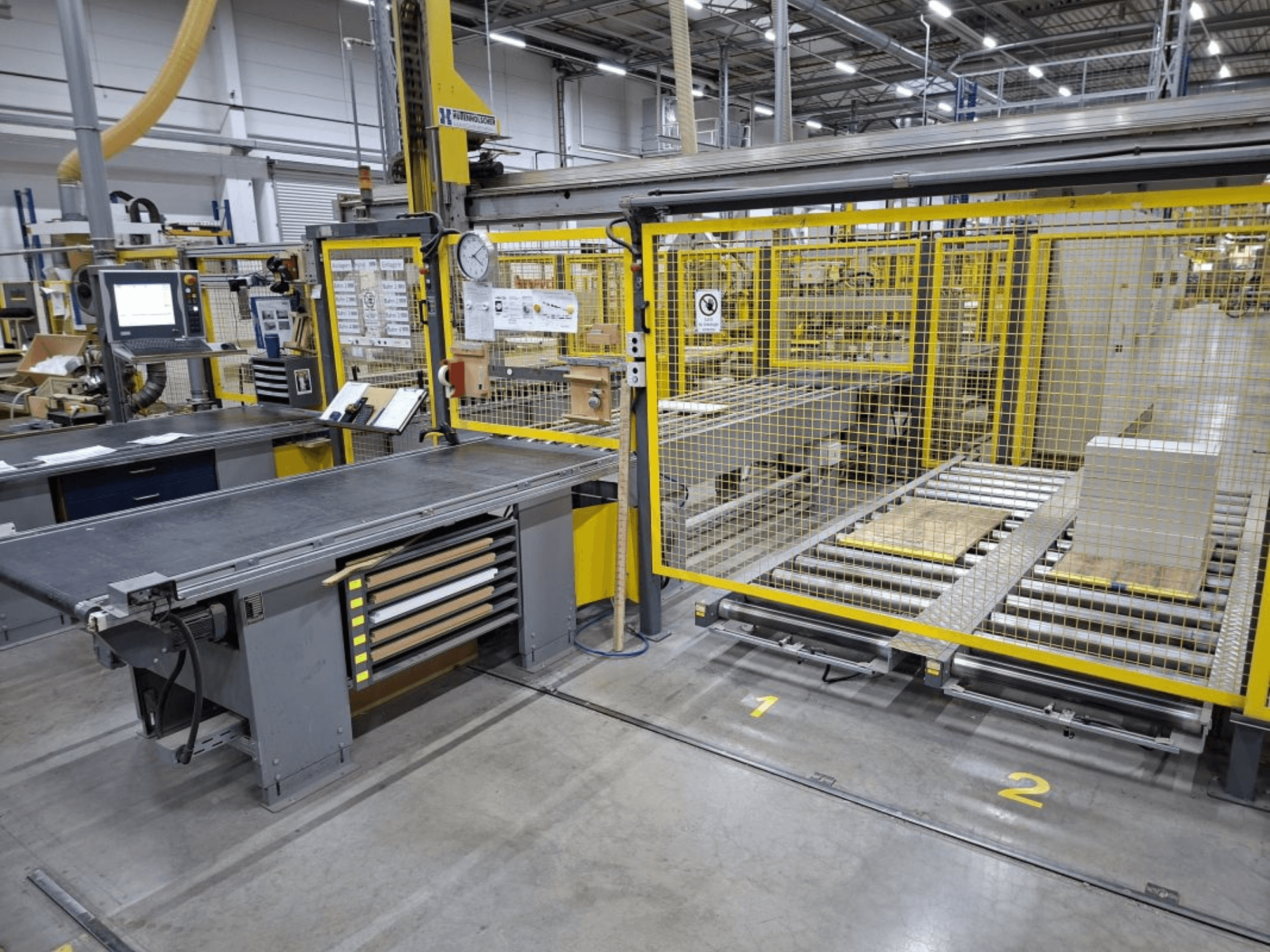

• Betöltés/kezelés:

  • 6 állomásos rakodóportál

  • 2 tengelyes portálrobot; Y/Z tengelyek szervomotorokkal; mozgási távolságok: Y-tengely 8500 mm, Z-tengely 1500 mm

  • Szívó keresztgerenda négykörös vákuumellátással; vákuumtermelés ejektorral

  • Kettős alkatrész-érzékelés

  • Portáltartók

  • 4 rakodóállomás

  • 1 kéztámaszállomás (automatikus/manuális adagolás)

  • 1 eltávolító állomás (automatikus/manuális eltávolítás)

• Oldalsó adagolási tartomány:

  • Halmozási magasság: max. 1000 mm (60 darab), védőlemezzel együtt.

  • Védőlemez méretek:

    • 1380 mm x 780 mm

    • 1220 mm x 720 mm

    • 1120 mm x 620 mm

    • 2290 mm x 620 mm

  • Vastagság: 25 mm

  • Vastagság: max. 28 kg

• Padlógörgős szállítószalag / halombeadás:

  • szélesség 930 mm x 3600 mm hosszú, AH 300 mm

  • Betáplálás/elszállítás: kézi kereszttovábbító kocsi

• Támasztóállomások / automatikus adagolás:

  • 950 mm széles x 4100 mm hosszú szállítószelvény; integrált oldalirányú megálló

• Kézi adagolás:

  • Fogazott szalagszakasz 900 mm széles x 2500 mm hosszú

• Áthelyező sikló:

  • 2500 mm hosszú; vízszintes löket kb. 2500 mm háromfázisú motorral

• Visszafordítás:

  • szállítószelvény 950 mm széles x 4000 mm hosszú; pneumatikus ütköző.

• 90°-os forgóegység:

  • Vákuumos szívócsésze; pneumatikus löket; forgatás háromfázisú motorral +/- 90°-kal

• Kiürítő állomások / automatikus eltávolítás:

  • Szállító 950 mm széles x 3000 mm hosszú; a szekrényrészek pozícionálása kódoló segítségével

• Kézi eltávolítás:

  • Fogazott szalagszakasz 900 mm széles x 3000 mm hosszú

• Védőrendszer az adagoláshoz:

  • 45 m hosszú védőkerítés 3 bejárati ajtóval

  • 2 tolóajtó a padlón lévő görgős szállítószalagok betáplálásához

  • Bevitel, kérés és feloldás nyugtázással
