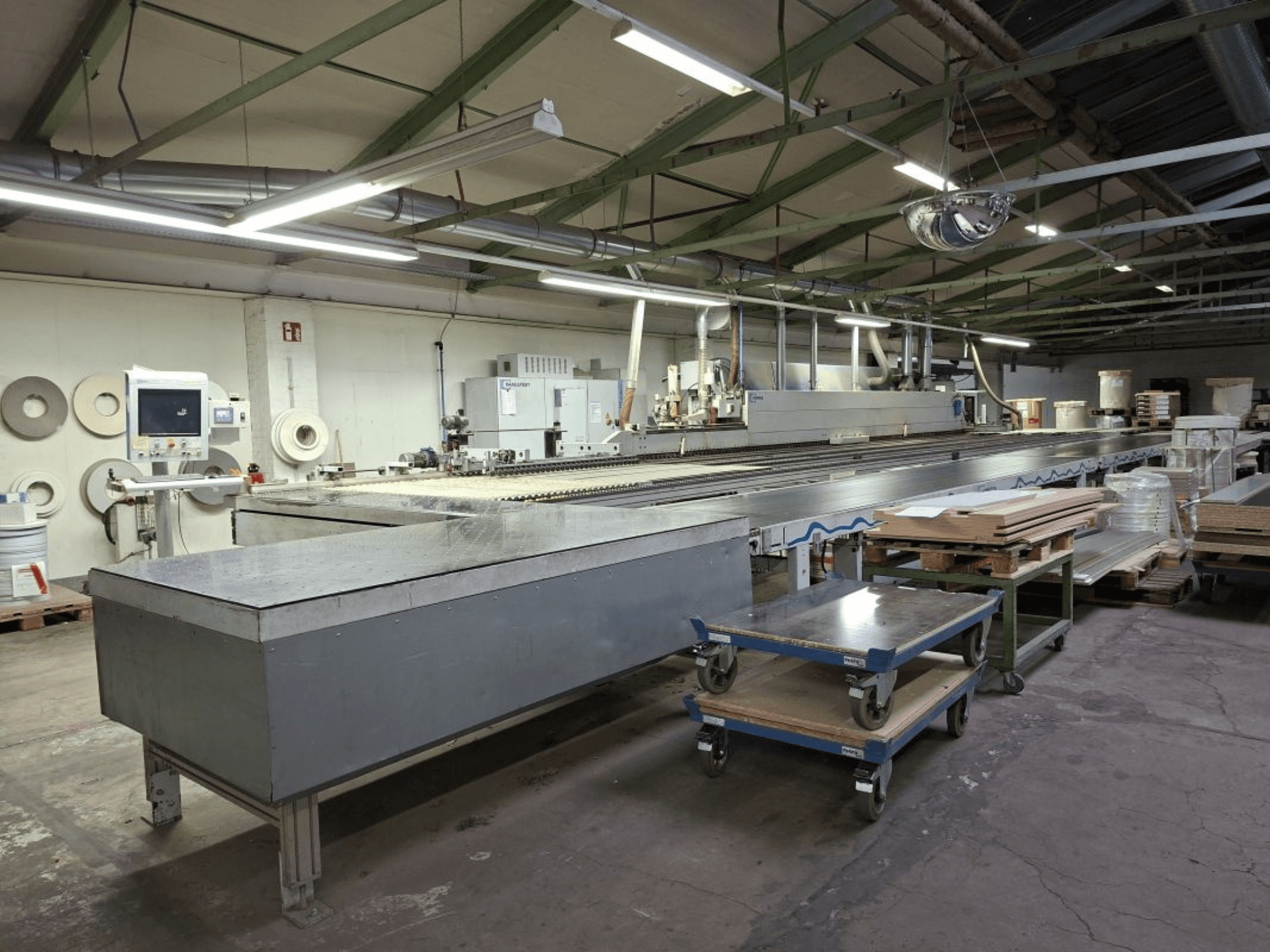

HOMAG - Optimat KAL 330DE-EDG-HOM-2006-00003

• Soros munkadarab kapacitás:

  • Hossza 250-3000 mm

  • Szélesség 120-1200 mm

  • Vastagság 8-60 mm

• Szélezőgép (KAL 330) - alap és szállítás

  • Folyamatos gépalap; munkadarab-tartó görgősínnel kihúzható ~800 mm-es görgősínnel

  • 80 mm széles, gumírozott felületű szállító lánc; precíziós vezetés, edzett felületek

  • Felső nyomás: hajtott szíj

  • Műszaki adatok:

    • Előfutási sebesség 18-25 m/perc

    • Munkamagasság 950 mm

    • Minimális munkaszélesség: 55 mm 22 mm vastagságnál; 100 mm 60 mm vastagságnál (a munkadarab hosszától függően)

    • Munkadarab túlnyúlás/felülállás 30 mm

    • Munkadarab vastagsága 12-60 mm

    • Szélek anyaga szalagból: 0,4-20 mm (max. keresztmetszet 900 mm²)

    • Szélek anyaga tekercsből: 0,3-3 mm (max. keresztmetszet: PVC 135 mm², furnér 100 mm²)

    • Maximális tekercsátmérő 830 mm

    • Pneumatikus csatlakozás 7-8 bar

• Betáplálási rendszer és vezérlés (a KAL 330-ba integrálva)

  • Rugalmas wz10 munkadarab-betápláló rendszer automatikus adagoláshoz (hosszirányban és keresztben); pontosan méretezett, négyzet alakú alkatrészekhez.

  • Fokozatmentes előtolásvezető beállítás (tengely), a sebesség a bemeneti terminálon állítható be

  • Az egységek automatikus oldalsó beállítása (munkadarab túlnyúlás 30-80 mm) a ragasztáshoz és az utófeldolgozáshoz

  • Bemeneti terminál; oldószer-felhordó felül/alul

• Élelőkészítés és ragasztás

  • Előmaró egység: 2 motor, egyenként 4 kW, 150 Hz, 9000 fordulat/perc; elektropneumatikus vezérlés

  • SF20 fokozatmentes függőleges tengely a lemezvastagsághoz való automatikus centrírozáshoz

  • Előolvasztó egység granulátumtárolóval

  • Gyorszárrendszer a QA/QE felhordóegységhez; QA elülső ragasztótároló a színváltáshoz

  • A20 alapragasztóegység; a tár magasságának beállítása ±5 mm (kézi orsó)

  • A6/A-E12/A20 bővített tár 2 tekercshez (max. Ø 830 mm); előmelegítő állomás QA/QE-hez

  • Automatikus nyomászóna beállítás

• Vágás és marás

  • HL84 vágóegység álló vágásgátlóval az érzékeny élekhez

  • Pneumatikus trimmmotoros beállítás (2 pozíció: síkban/szintben és túlnyúlással a kontúrmaráshoz)

  • Pneumatikus ferde/egyenes átkapcsolás; kézi oldalsó trimmelőállvány-beállítás élvastagság-változás esetén

  • Durva maróegység: 2 motor egymásra helyezve, egyenként 1,5 kW, 200 Hz, 12 000 fordulat/perc; magasságállítás felső nyomással

  • Pneumatikus 2-pozíciós beállítás: durva marás ~0,2 mm-es túlnyúlással / túlnyúlás nélkül

  • Fenntartott szabad hely egy finommaró egység számára

  • Kontúrmaró egység Servo FK13 automata:

    • 2 motor, egyenként 0,4 kW, 200 Hz, 12 000 fordulat/perc

    • Szervóvezérelt mozgások; automatikus 8-szoros szerszámváltó

    • előtolási sebesség max. 20 m/perc; minimális munkadarab-távolság 500 mm

    • Munkadarab vastagság 12-60 mm

    • Automatikus FK-beállítás azonos sugarakhoz különböző élvastagságok esetén; automatikus visszahúzás

    • FK munkadarab-vezetés kiegészítő rögzítéssel min. 120 mm hosszúságú alkatrészhez (egyoldalas)

• Befejezés és tisztítás

  • MN21 automatikus többszörös tisztítóegység:

    • Akár 3 profilig; felülről/alulról/oldalról történő nyomkövetés az előfűrészelt PVC élek fazettázásához és lekerekítéséhez.

    • Elektropneumatikus légfúvókák; automatikus ferdítés/sugárváltás; a felső/alsó szerszám automatikus visszahúzása

    • Magasságállítás felső nyomással

  • PVC forgácsleválasztó felül/alul

  • FA11 felső/alsó befejező egység:

    • Tisztítóberendezés keményfémkéssel; magasságállítás felső nyomással

    • Tisztítószeres oldószerpermet; polírozó egység; elektropneumatikus laposkaparó vezérlés

  • Univerzális maróegységek: 2x UF11 vezérlésű

    • Legfeljebb 90°-ig forgatható; motor 6 kW; 30 mm-es tengely; motorpozíciók vízszintesen/függőlegesen

    • Fokozatmentes vízszintes és függőleges tengelyek minden egyes UF11-hez

  • KS10 szalagcsiszoló egység egyenes élekhez; szalagsebesség 10 m/s; oszcilláció

    • Automatikus beállítás az élvastagsághoz; automatikus visszahúzás; fokozatmentes nyomatékbeállítás

  • Tisztító 08 felül/alul: forgó lineáris kefék a felülettisztításhoz

• Vezérlés: Power Control PC22


Kiegészítő berendezések

• Betáplálóasztal: HOMAG Optimat TBL 100/10/16, fix megálló balra

  • Műszaki adatok:

    • Munkadarab hossza min. 120 mm; max. hosszúság (TBL100/25/12 esetén) 2500 mm.

    • Munkadarab szélessége min 195 mm; max 1200 mm

    • Görgő Ø 50 mm; görgőtávolság ~120 mm

    • Fokozatmentes előtolási sebesség 7-40 m/min

    • Hozzávetőleges méretek: hossz ~1000 mm; szélesség 1800 mm

    • Oldalvezetés fokozatmentesen állítható görgőkkel

    • 1 db 1700 × 650 mm-es légterelő asztal

• Munkadarab-visszavezetés: LIGMATECH ZHR30 "Bumeráng" (standard visszavezetés nagyméretű darabokhoz)

  • Lehetővé teszi az egyoldalas átfutógépek egyszemélyes üzemeltetését

  • Munkadarab-kapacitás: hossz 250-3000 mm; szélesség 250-1200 mm; vastagság 8-60 mm; max. 60 kg tömeg

  • Emelőberendezés a kimeneti résznél, hogy az alkatrészeket a bemeneti légasztalhoz igazítsa

  • Szorítócsapok a kis alkatrészekhez, érzékelővel vezérelt (automatikus pozicionálás) a könnyű esztergáláshoz

    • Munkadarab méretei esztergáláshoz: hossza 50-200 mm; szélessége 300-800 mm

  • Szalagtisztítás (egyszeres): rögzített kefesor
