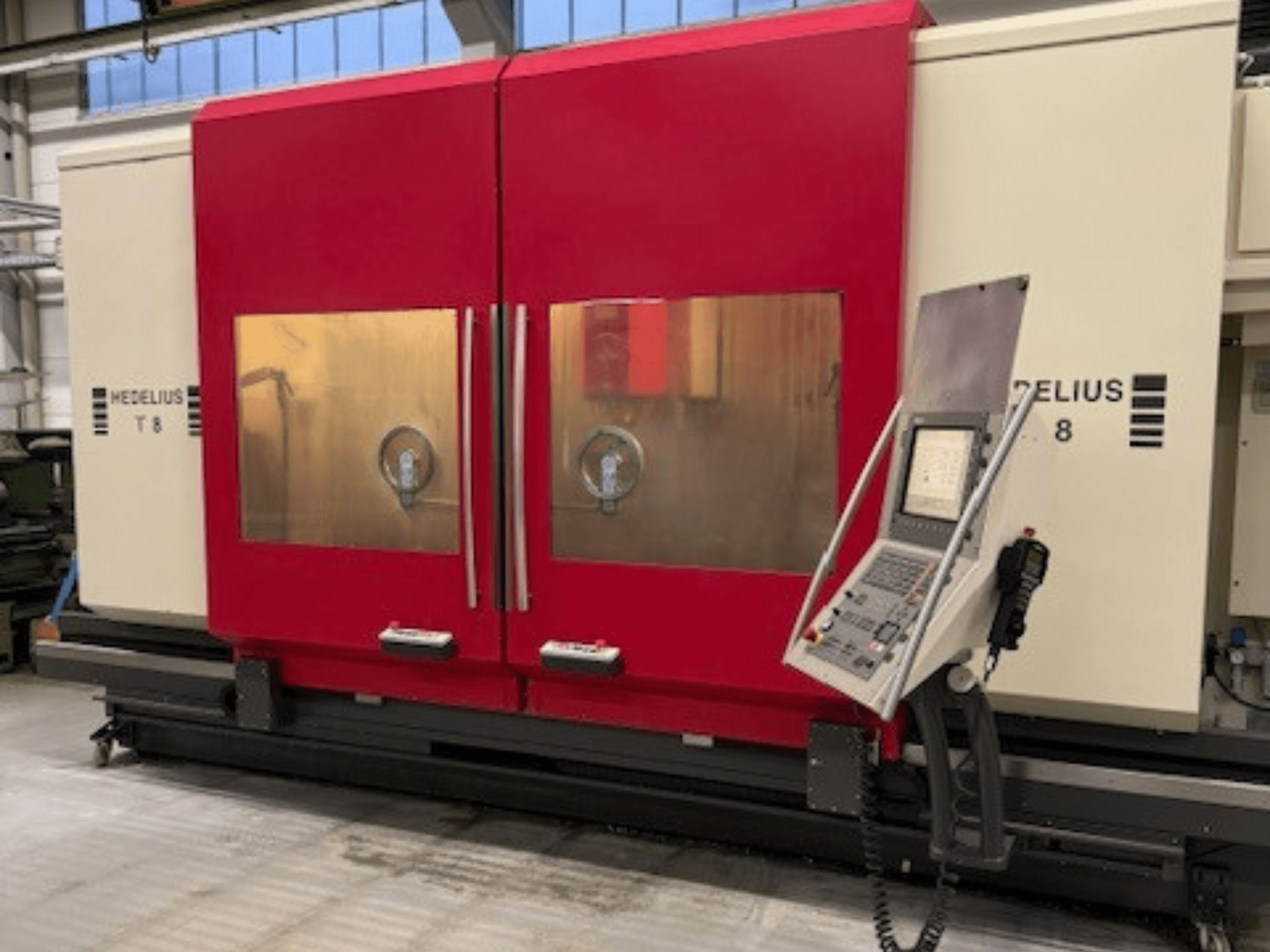

Ez az 5 tengelyes HEDELIUS T8 - 2300 2006-ban készült, robusztus kialakítású függőleges megmunkálóközpont. Nagy, 2300/800/850 mm-es mozgástartománnyal és magas, akár 12 000 fordulat/percig terjedő orsófordulatszámmal büszkélkedhet. A gép B-tengelyes NC-s forgófejjel, 40 állásos szerszámtárolóval rendelkezik, és 2500 kg maximális munkadarab súlyt támogat. Fontolja meg a lehetőséget, hogy megvásárolja ezt a HEDELIUS T8 - 2300 függőleges megmunkálóközpontot. További információkért vegye fel velünk a kapcsolatot.
Áttekintés
- márka: HEDELIUS
- év: 2006
- MODELL: T8 - 2300
- termelési órák: 7647
- alkalmazási típus: marás
- Helyszín: Németország
- géptípus: Függőleges megmunkálóközpont
- vezérlőegység márkája: HEIDENHAIN
Műszaki információk - HEDELIUS T8 - 2300
Vezérlőegység
- Vezérlés márkája: HEIDENHAIN
- Vezérlés modellje: iTNC 530
Méretek
- Gép súlya: 18500 kg
Mozgás
- Tengelyek száma: 5
- X tengely mozgás: 2300 mm
- Y tengely mozgás: 800 mm
- Z tengely mozgás: 850 mm
Műszaki specifikáció
- Max. szerszám súly: 10 kg
- Orsó teljesítmény: 26.5 kW
- Orsó fordulatszám: 12000 RPM
- Kúp méret: SK 40
További információ
NC forgófej B-tengely: +92° / -92°
Maximális ingaműködés: 2 × 850 mm
Gyorshajtás: 60 m/perc
Előrehajtási erő: X/Y 5000 N, Z 9000 N
Orsó:
Nyomaték: 158 Nm
Első orsócsapágy átmérője: 70 mm
Szerszámrögzítés (behúzóerő): A szerszámot a szerszámmal együtt kell rögzíteni: 12 kN
Szerszámtároló/cserélő:
Szerszámpozíciók (alapfelszereltség): 40
Szerszámpozíciók (Magnum): 80
Maximális szerszámátmérő: 125 mm (180 mm, ha a szomszédos pozíciók üresek)
Max szerszámhossz: 330 mm
Szerszámváltási idő (kb.): 3.5 s
Csip-csap idő: függőlegesen 6,0 s / vízszintesen 6,5 s
Asztal/kapacitás:
2000 × 920 mm: fix asztal (L×S): 2000 × 920 mm
T-nyílások: 6 × 18 H12
Forgóasztal: 1 × 18 H8
Max. munkadarab súlya: 2500 kg
Megmunkálási kapacitások:
Fúrás St 52-ben keményfémmel: 40 mm
Csapolás: Fúrás: M24
Marás St 52-ben: 500 cm³/min
Távolságok (referencia):
(L2): Z elmozdulás függőlegesen (L2): 850 mm
Orsó orr a forgástengelyhez (L3): 300 mm
Az orsó orra az asztal felületéhez (L4): 40 mm
Z elmozdulás vízszintesen (L5): 1000 mm
Az orsó tengelye az asztal felületéhez (L6): 210 mm
Y elmozdulás (L7): 800 mm
Az asztal közepe a mozgatás kezdetéig/végéig (L8/L9): 400 / 400 mm
Teljesítmény/súlyok:
Teljes csatlakoztatott terhelés: 25 kVA
A gép súlya (alapfelszereltség): kb. 17 000-17 500 kg
Órák száma:
üzemóra: 21,100 h
Orsó órák: 7,647 h
Kiegészítő felszerelés
forgácsszállító
Belső hűtőfolyadék az orsón keresztül, 40 bar
Papírszalag-szűrő
Olaj- és emulziós páraleválasztó
Forgatható látóablakok (2)
Tisztító pisztolyok (2)
Renishaw érintésérzékelő szonda
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
