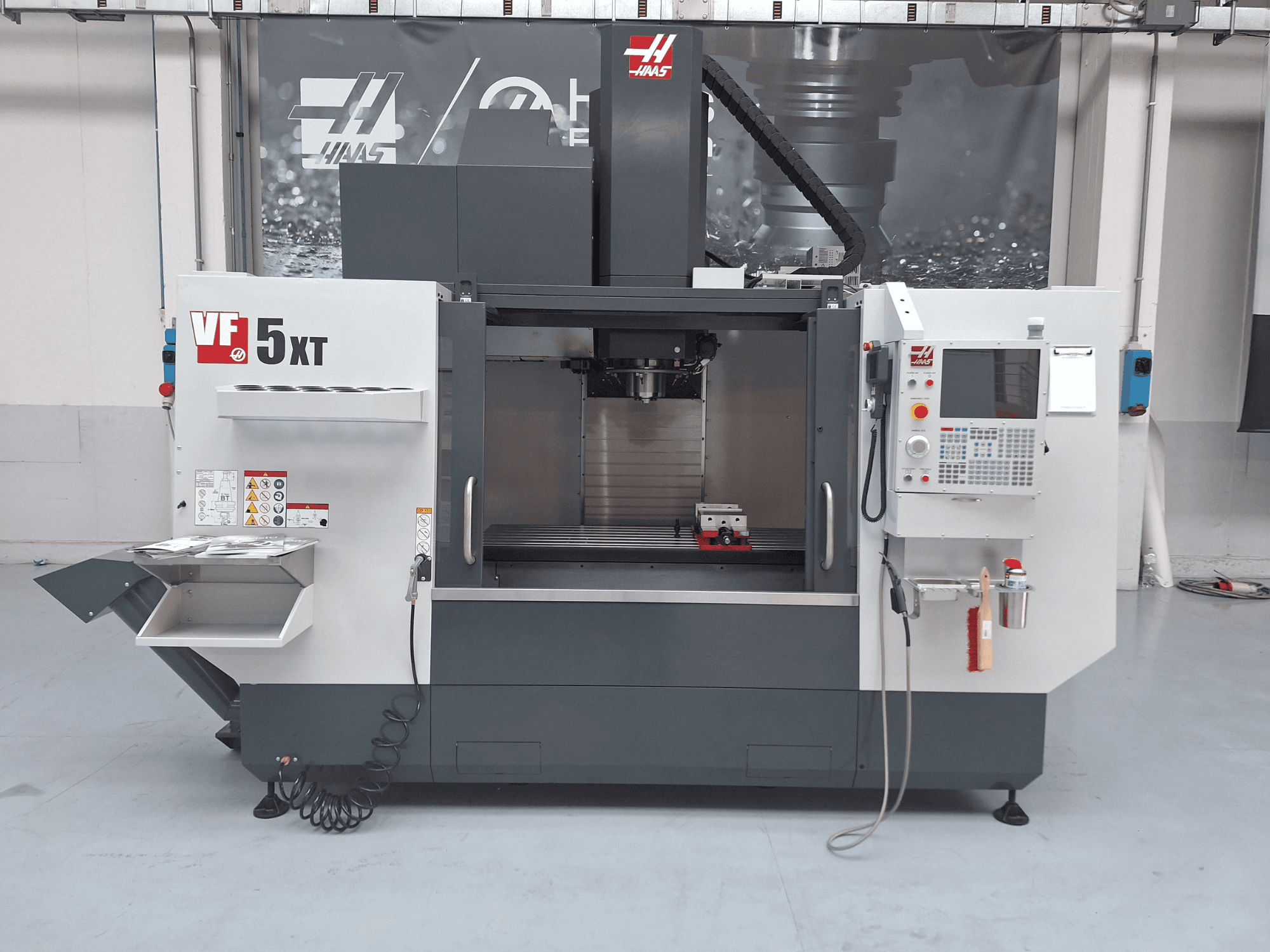

HAAS - VF-5/50XTIT-MIL-HAA-2023-00001

• Üzemi idő: 0 (bemutatótermi gép)

• Orsócsúcs – asztal (max.): 32,9 hüvelyk / 836 mm

• Orsó vége – asztal (min.): 7,9 in / 201 mm

• Orsó maximális nyomatéka: 340,0 ft-lbf @ 700 rpm / 460,0 Nm @ 700 rpm

• Orsó hajtásrendszere: 2 sebességes sebességváltó

• Asztal hossza: 62,0 in / 1575 mm

• Asztal szélessége: 23,0 in / 584 mm

• T-horony szélessége: 0,626 in – 0,630 in / 15,90 mm – 16,00 mm

• T-horony közép-távolság: 3,15 in / 80 mm

• Szabványos T-hornyok száma: 7

• Maximális terhelhetőség az asztalon (egyenletesen elosztva): 4000 lb / 1814 kg

• Maximális vágási előtolás: 500 ipm / 12,7 m/min

• Gyorsmozgás (X, Y, Z): 710 ipm / 18,0 m/min

• Maximális tolóerő X irányban: 3400 lbf / 15 124 N

• Maximális tolóerő Y irányban: 4100 lbf / 18 238 N

• Maximális tolóerő Z irányban: 5600 lbf / 24 910 N

• Szerszámcserélő típusa: SMTC (oldalsó szerszámcserélő)

• Szerszámkapacitás: 30+1

• Maximális szerszámátmérő (teljes): 4,0 in / 102 mm

• Maximális szerszámátmérő, nagy (szomszédos, üres): 7,0 in / 178 mm

• Maximális szerszámhossz (a mérővonalaktól): 16,00 in / 406 mm

• Szerszámváltási idő (átlag): 4,20 s

• Forgácsról forgácsra átállási idő (átlag): 6,30 s

• Hűtőfolyadék-kapacitás: 95 gal / 360 L

• Szükséges levegőmennyiség: 4 scfm @ 100 psi / 113,0 L/min @ 6,9 bar

• Beépített légtömlő: 3/8 in

• Csatlakozó (levegő): 3/8 in

• Minimális légnyomás: 80 psi / 5,5 bar

• Bemeneti váltakozó áramú feszültség (háromfázisú) – alacsony: 220 VAC (70 A teljes terhelésnél)

• Bemeneti váltakozó feszültség (háromfázisú) – magas: 440 VAC (35 A teljes terhelésnél)

• Belföldi szállítási raklap méretei: 168,0 in x 102,0 in x 125,0 in / 427 cm x 260 cm x 318 cm

• Exportládák méretei: 168,0 hüvelyk x 102,0 hüvelyk x 130,0 hüvelyk / 427 cm x 260 cm x 331 cm

• Szállítási súly: 16 250 lb / 7371,0 kg

További felszerelés

• T-hornyos asztalra szerelt gépi satuba

• Légpisztoly-tartó

• A vezérlőkar-konzolra szerelt permetezőtartó és tisztítókefe-tartó
