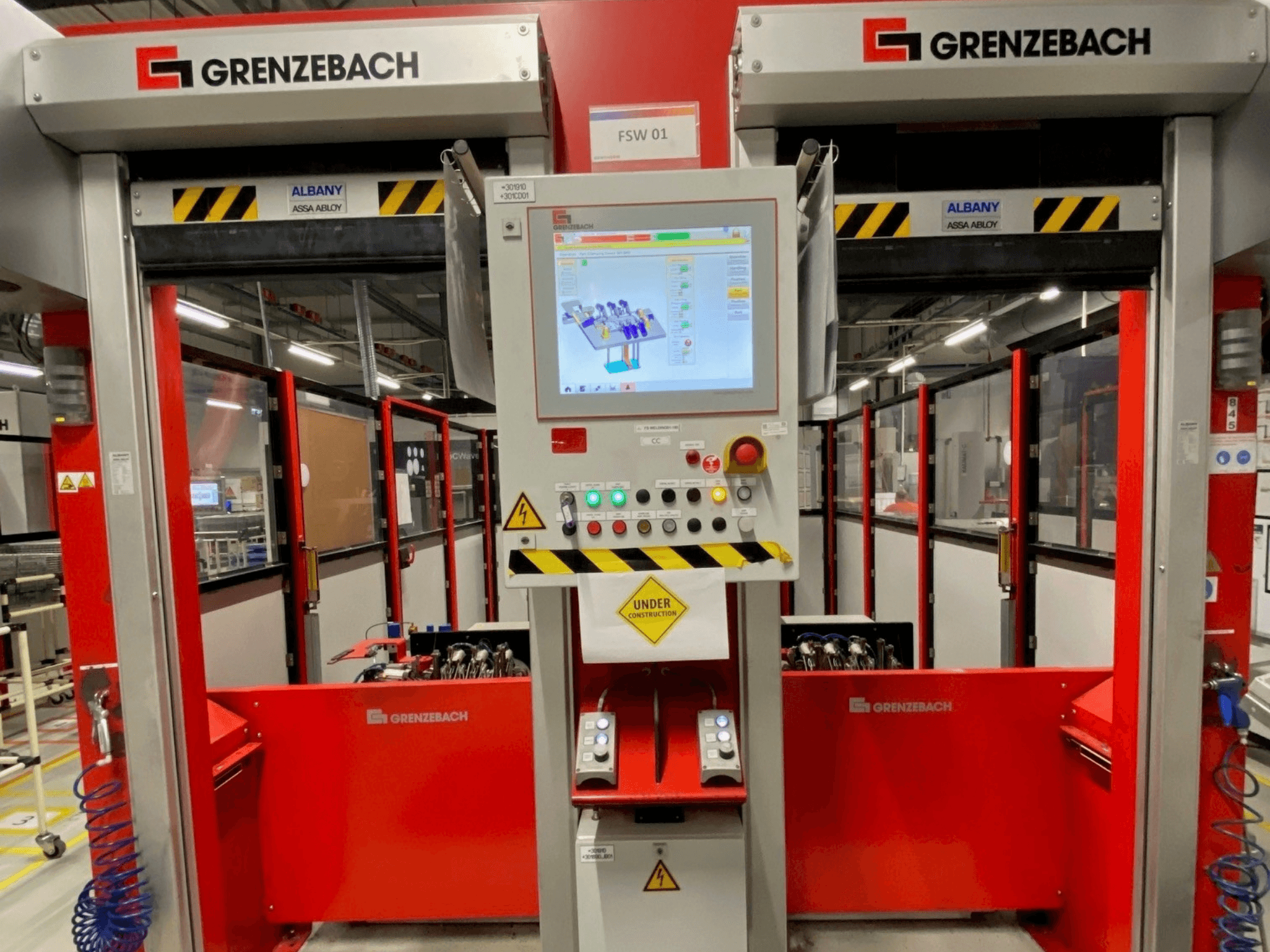

GRENZEBACH - FSW GenRob 01HU-ROB-GRE-2016-00001

• Pozícióismétlési pontosság: ±0,08 mm

• Munkaterület térfogata: 68 m³

• Szerelési helyzet: Padlóra

• Védelmi fokozat: IP65

• Függőleges munkaképes erő: 8 000 N

• Vízszintes munkaképesség: 8 000 N

• Vezérlő: KUKA KR C4

FSW orsó

• Gyártó: MAG IAS

• Típus: FSW2.2 / HSK63

• Szerszámtartó: HSK 63 A

• Max. orsófordulatszám: 10 000 fordulat/perc

• Névleges orsófordulatszám: kb. 3 900 fordulat/perc

• Névleges nyomaték S1: 42 Nm

• Max. nyomaték S6 40%: 52 Nm

• Névleges orsó teljesítmény S1: kb. 17 kW

• Motortípus: aszinkron

• Névleges motoráram: 33 A

• Hűtés: Víz/glikol (max. 5 bar)

• Orsó súlya: 90 kg

• Max. orsóátmérő: 300 mm

• Orsó hossza kb.: 285 mm

• Csapágy típusa: hibrid

• Csapágyátmérő: 80 mm

Szerszámbefogás

• Rendszer: MAPAL KS 63-08

• Behúzóerő: 18 kN

• Szerszámbefogás: Kézi

• Orsóerő-érzékelők: 3 × 120°

Munkadarab befogás / hidraulika

• Gyártó: Römheld

• Hidraulikaegység: 8457-104

• Max. üzemi nyomás: 200 bar

• Üzemi nyomás beállítása: 150 bar

• Áramlási sebesség: 2,0 l/min

• Tartály űrtartalma: 27 l

• Hidraulikus közeg: HLP 32

• Motor teljesítménye: 0,75 kW

• Tápfeszültség: 400 V / 50 Hz

Elektromos / közművek

• Üzemi feszültség: 400 V

• Frekvencia: 50 Hz

• Vezérlőfeszültség: 24 V DC

• Teljesítményfelvétel: kb. 28 kW

• Minimális sűrített levegő nyomás: 6 bar

• Sűrített levegő-fogyasztás: kb. 4 m³/h

Kiegészítő felszerelés

• Robotcellaház: 301.910 + MCC01

• Védőajtó: Assa Abloy Albany RP 300 (EN 13241-1)

• Munkaterület védelme: Fényfüggönyök

• Hidraulikus szorítórendszer (Römheld HPU 8457-104)

• Orsóhűtő egység (víz/glikol)

• KUKA KR C4 vezérlőszekrény

• Kézi kezelőállomás
