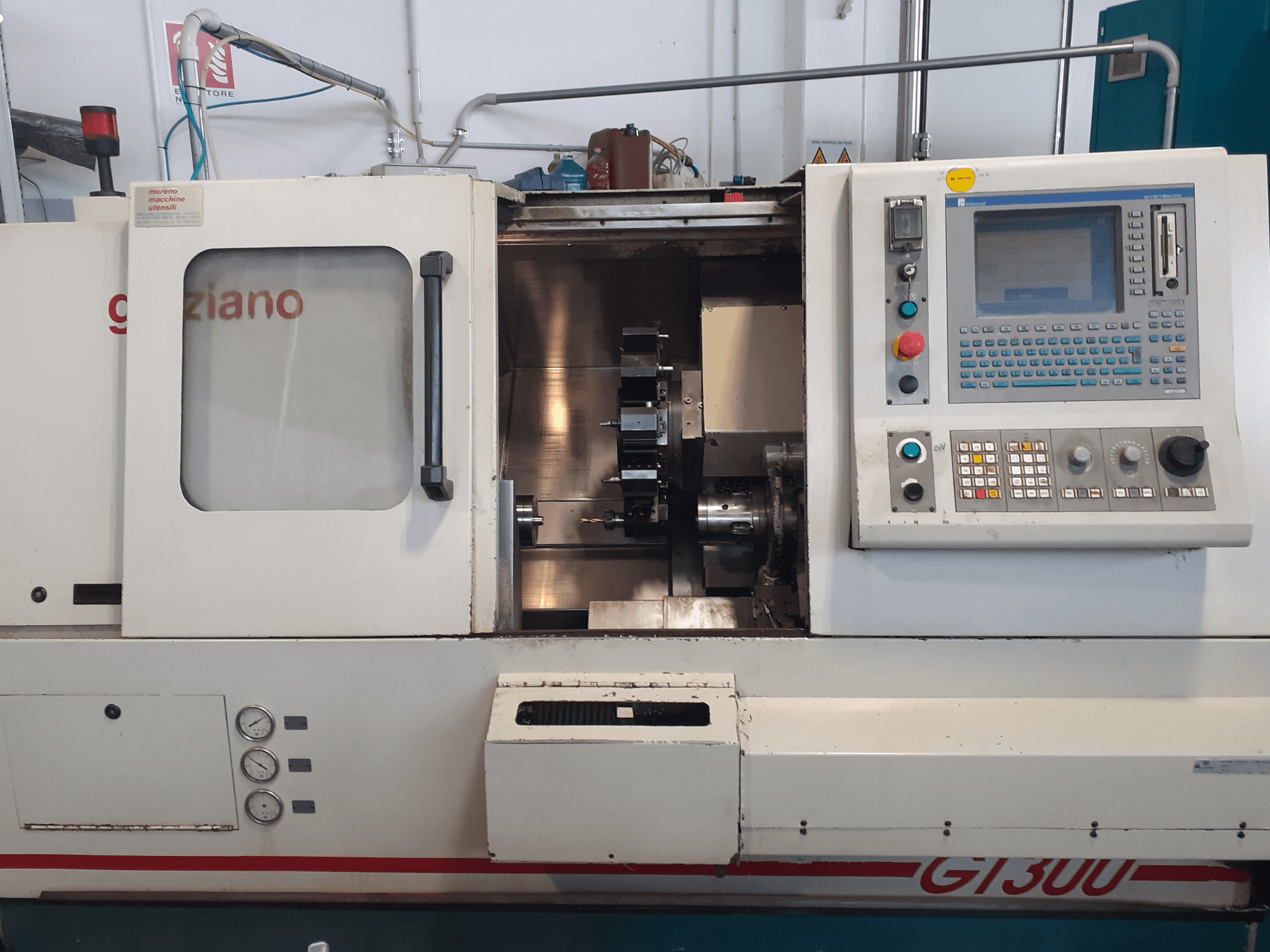

Graziano - GT 300IT-TUR-GRA-1998-00002

Fő konfiguráció

• Szerszámtár: 12 pozíció, VDI 30

• Vezérlőegység: MTC 200

Főorsó

• Orrcsatlakozás: ASA 5"

• Max. orsófordulatszám: 5 000 ford./perc (opcionálisan 6 000 ford./perc)

• Állandó teljesítményű fordulatszám-tartomány: 800–6 000 fordulat/perc

• Max. orsó nyomaték: 114 Nm 800 fordulat/percnél / 130 Nm 1 000 fordulat/percnél

• Orsó teljesítmény: 10 kW folyamatos / 14 kW szakaszos

• Tokátmérő: 175 mm

• Orsófurat átmérője: 66 mm

• Első orsócsapágy átmérője: 100 mm

• Orsócsapágy kenése: zsír

• Sebességtartományok: 1

• Alorsó / Ellenorsó: Nincs

Munkaterület / Kapacitás

• Középpontok közötti távolság: 590 mm

• Középpontok magassága: 190 mm

• Átmeneti átmérő az ágy felett: 330 mm

• A csúszka feletti forgási átmérő: 260 mm

• Max. esztergálási átmérő: 230 mm

• Rúdátmérő: 52 mm

• Z-tengely elmozdulása: 500 mm

• X-tengely mozgástartománya: 160 mm

Golyósorsók

• Z-tengely: 32 × 10

• X-tengely: 32 × 10

Előtolás / Tengelyek

• Z-tengely gyorselőrehaladás: 30 m/perc

• X-tengely gyorshaladása: 30 m/perc

• C1-tengely gyors sebessége: 100°/perc

• C1-tengely nyomatéka: 130 Nm

• Z-tengely tolóerő: 4 500 N (CNC-vel állítható)

• X-tengely tolóerő: 4 500 N (CNC-vel állítható)

• Tengelyek száma: 2 (opcionálisan 3)

Mérőrendszer

• Z-tengely: Abszolút forgásjeladó (lineáris opcionális)

• X-tengely: optikai skála

• Lineáris tengelyek (X/Z) felbontása: 0,001 mm

• C-tengely felbontása: 0,001° (opcionális)

Szerszámtár / Meghajtott szerszámok

• Hajtott szerszámok: Igen

• Szerszámtár: Sauter 0.5.450.216 típus

• Szerszámpozíciók: 12

• Szerszámcsatlakozó: VDI 30

• Szerszámszár keresztmetszete: 20 × 20 mm

• Hajtott szerszám fordulatszáma: 4 000 fordulat/perc

• A hajtott szerszám teljesítménye: 4 kW

• A hajtott szerszám nyomatéka: 20 Nm

Elektromos berendezés

• Feszültség: 400 V ±10%

• Frekvencia: 50/60 Hz ±1%

• Csatlakoztatott terhelés: 24 kVA

• 400 V-os hálózati biztosítékok: 50 A

• 400 V-os hálózati megszakító: 39 A

• Csatlakozókábel keresztmetszete: 4 × 10 mm²

Hidraulikus egység

• Max. üzemi nyomás: 45 bar

• Tartály űrtartalma: 40 L

• Szivattyú áramlása: 14 L/min

Tengelykenő egység

• Tartály űrtartalma: 2,7 l

Hűtőfolyadék-rendszer

• Tartály űrtartalma: kb. 240 L

• Szivattyú áramlása: 30 l/perc

• A szerszámhoz vezető áramlás: 14,5 l/perc

• Nyomás: 5 bar

Fejhűtő tartály

• Térfogat: 10 l (hőcserélővel)

Vezérlőegység

• Vezérlés: MTC 200
