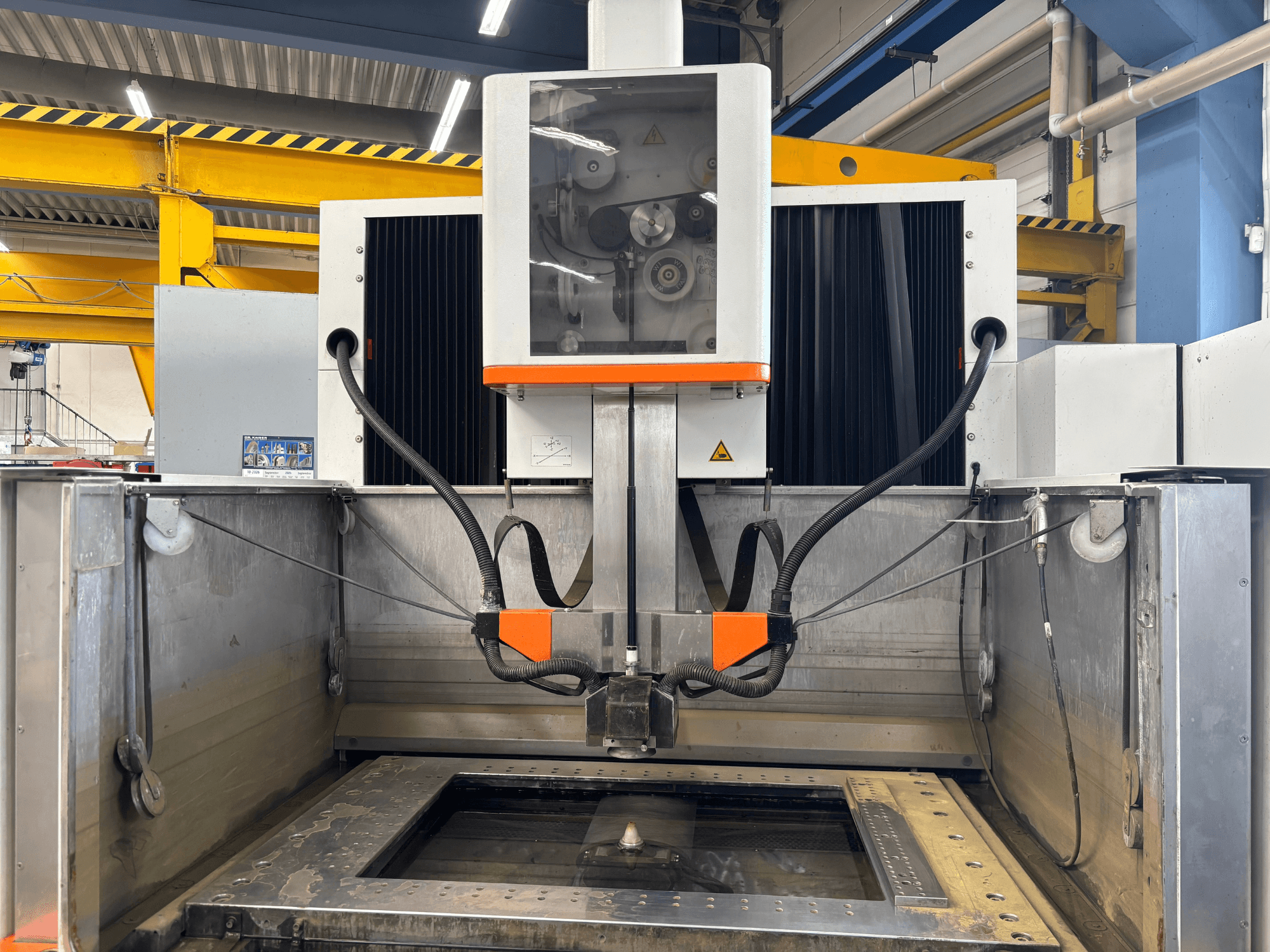

+GF+ - AGIECHARMILLES CUT 400 SpDE-EDM-GFX-2017-00001

- Teljes méretek (H x Sz x M): 2670 x 2870 x 2645 mm

- Teljes tömeg dielektrikum nélkül: 6300 kg

- Teljes tömeg dielektrikummal: 8040 kg

- Maximális zajszint: 76 dB

- Csúszóajtó: Igen

- Munkaasztal méretei: 1240 x 800 mm

- Maximális munkadarab méretek: 1450 x 900 x 510 mm

- Maximális munkadarab-tömeg: 3000 kg

- Maximális dielektromos magasság: 520 mm

- Tengelyek mozgástartománya X, Y, Z: 800 x 550 x 510 mm

- U, V tengelyek mozgástartománya: 800 x 550 mm

- Kúpszög / magasság: ±30°/510 mm (opcionálisan ±45°/510 mm)

- Kúpos vágó készlet: 45°-os kúpos vágáshoz (Kit für 45° Konikschnitt)

- Mérési felbontás X, Y, U, V, Z: 0,05 µm

- Tengelysebesség: 0...3000 mm/perc

- Dielektrikum típusa: ionmentes víz

- A dielektrikum teljes térfogata: 1700 l

- Dielektrikum hőmérséklet-szabályozás: automatikus beállítás ±1 °C

- Szűrőpatronok: 4

- Hűtőrendszer: Víz / Víz hőcserélő

- Huzalátmérő: Ø 0,2...0,33 mm

- Szabványos huzalvezetők: zárt vezetők Ø 0,25 mm

- Huzalvezető-készlet: Taper Expert Ø 0,250 mm (CUT X00/FI X4-hez)

- Automatikus befűzés: Igen

- Megengedett huzaltekercs-súlyok: 8–25 kg

- Generátor típusa: CLEANCUT

- Háromfázisú bemeneti feszültség: 380/400 V ±10%

- Hálózati frekvencia: 50 vagy 60 Hz

- Maximális/szükséges teljesítmény: 12 kVA

- Minimális felületi érdesség: Ra 0,2 µm (keményfém) / 0,28 µm (acél)

- Felhasználói felület: AC CUT HMI

- Operációs rendszer: Windows XP

- Kijelző: 15" LCD

- Csatlakozási lehetőségek: E-Connectivity, Ethernet, USB

- Üzemi környezeti hőmérséklet: 15...30 °C (optimális pontossághoz 20 ± 1 °C)

- Maximális relatív páratartalom: 40...80%

- Sűrített levegő: 6–7 bar
