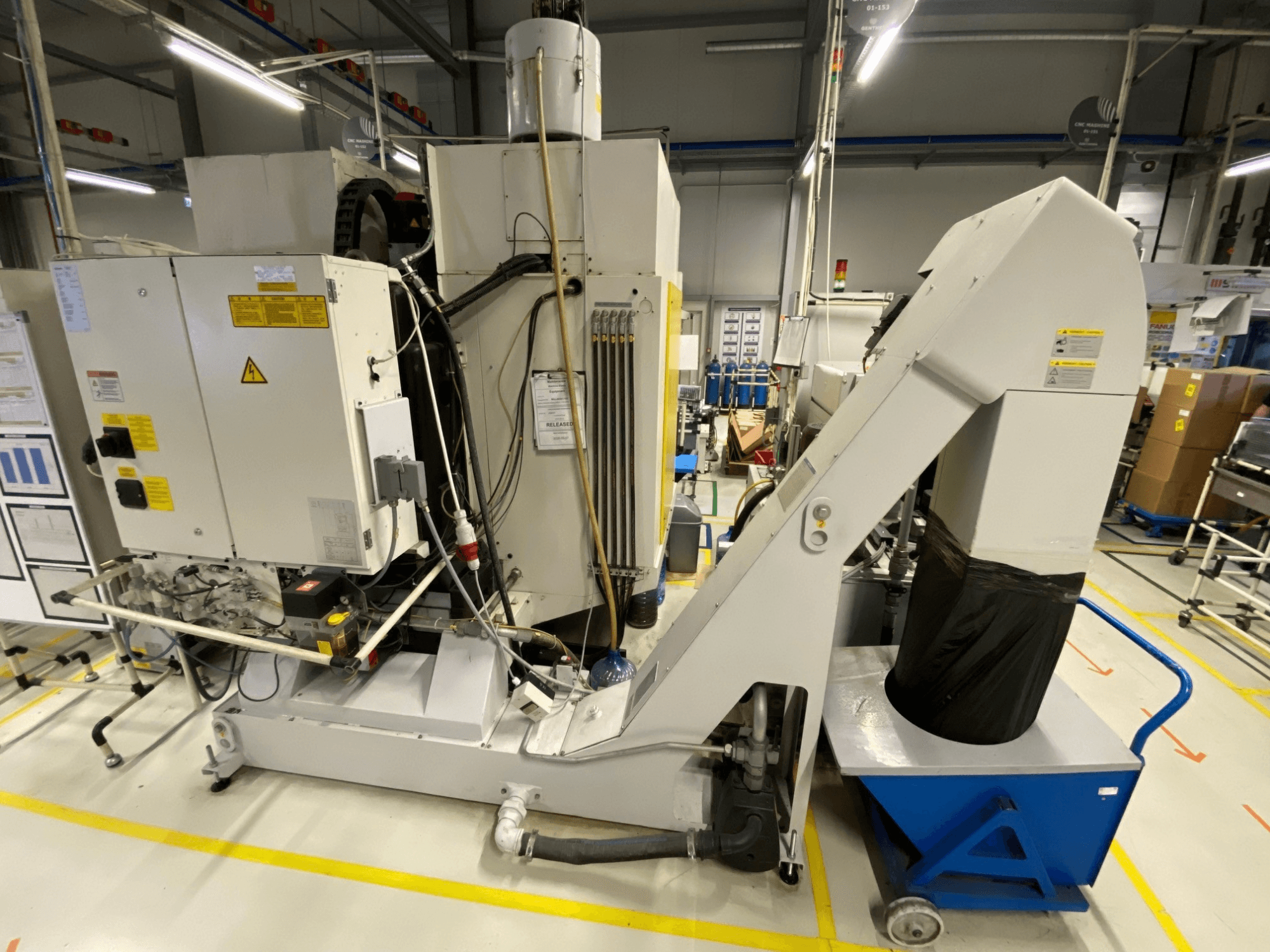

FANUC - ROBODRILL α-D21LiBHU-MIL-FAN-2018-00002

Mozgások és sebességek

• Gyorsmozgás (X/Y/Z): 48 m/perc

• Előtolási sebesség (X/Y/Z): 1–15 000 mm/perc

• Ütközési sugár: 380 mm

• Az orsó vége és az asztal közötti távolság: 350–680 mm

Asztal

• Rögzítési terület: 850 × 410 mm

• T-hornyok: 3

• T-horony szélessége: 14H14 mm

• T-hornyok közti távolság: 125 / 250 mm

• Az asztal magassága a padlótól: 815 mm

• Max. munkadarab súlya: 250 kg

Orsó

• Orsócsapágy átmérője: 50 mm

• Max. nyomaték: 35 Nm (100%-os terhelés)

Szerszámtár

• Állomások száma: 21

• Max. szerszámátmérő: 80 mm

• Max. szerszámhossz: 200 mm

• Szerszámbefogási erő: 2 200 N

• Max. szerszámtömeg: 2 kg/szerszám

• Szerszámok össztömege: 23 kg

Vágási teljesítmény

• Max. anyageltávolítási sebesség: 600 cm³

• Max. fúrási átmérő: 20 mm

• Max. menetfúrás: M16

Előtolási erők

• X-tengely: 2 700 N

• Y-tengely: 2 700 N

• Z-tengely: 5 400 N

Elektromos

• Feszültség/frekvencia: 400 V / 50 Hz

• Csatlakoztatott terhelés: 22 kVA

• Teljesítményigény: 17,6 kW

Rendelkezésre álló egységek és üzemidők

• 1. egység

  • FANUC gyártási szám: P182ZL013

  • STAMA gyártási szám: KMM 021.1705

  • Üzemidő: 400 óra 20 perc 5 másodperc

• 2. egység

  • FANUC gyártási szám: P1827L014

  • STAMA sorozatszám: KMM 021.1704

  • Üzemidő: 29 444 óra 47 perc 12 másodperc

Kiegészítő berendezések

• KNOLL KF 200/950 hűtőegység

  • 1. egység gyártási száma: 1347674

  • 2. egység gyártási száma: 1347675

• KNOLL 300 K-1 forgácsszállító

  • 1. egység gyártási száma: 1347673

  • 2. egység gyártási száma: 1347676
