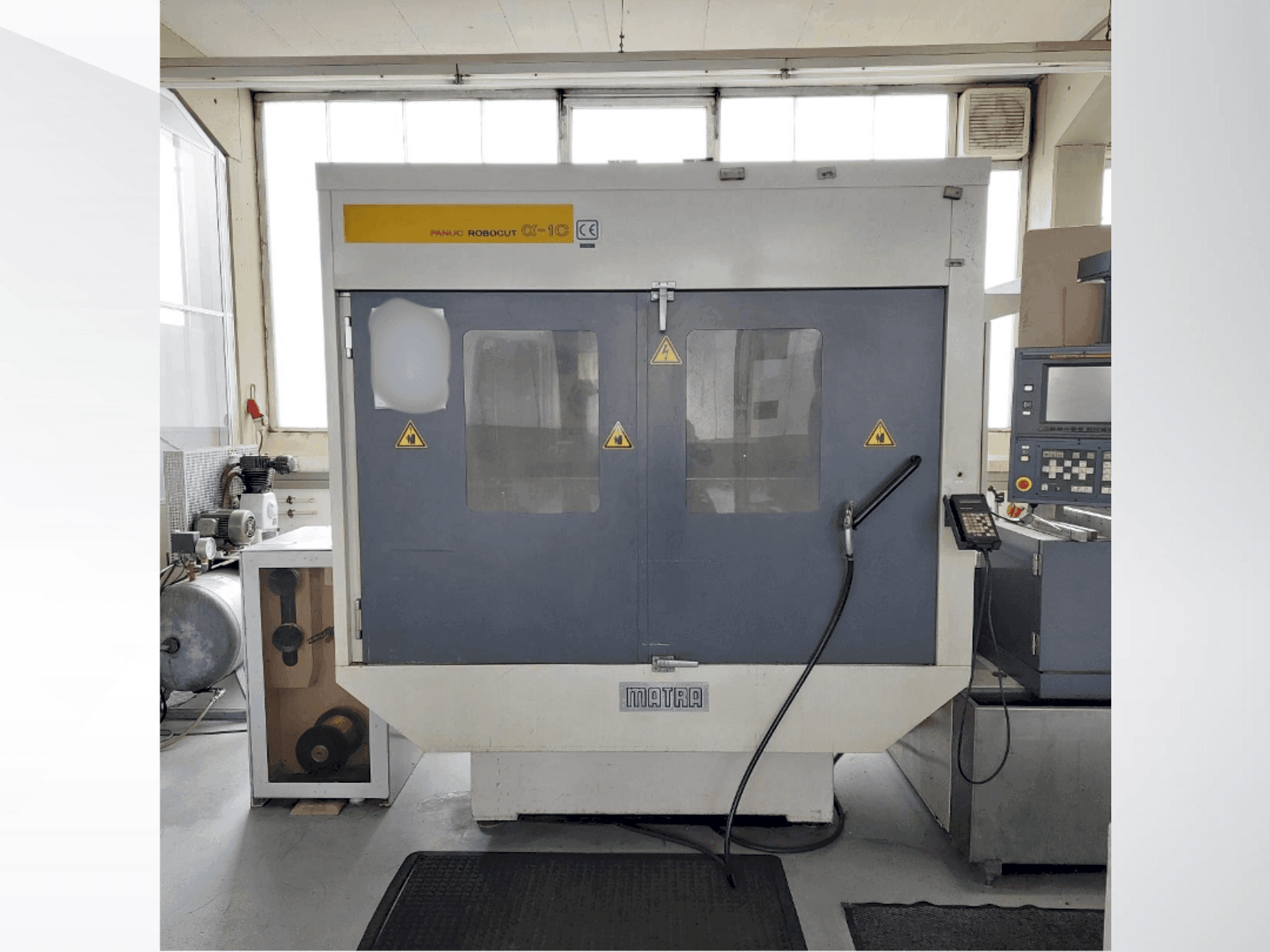

FANUC - Robocut Alpha 1CDE-EDM-FAN-1997-00001

Kiegészítő berendezések

• Bedra drótlecsévélő BAS 45/100E (a gép bal oldalán), amely 45 kg-ig terjedő drótkötegek kezelésére alkalmas.

A gép előnyei

A gép minőségi előnyei

• Fejlett vezérlőrendszer a fanuc system 16-wb-vel

• Sokoldalú drótágító képességek állítható drótátmérővel és -feszültséggel

Műszaki gépelőnyök

• Géptípus: (huzalos elektromos kisütőgép)

• Vezérlőrendszer: FANUC System 16-WB (32 bites CNC)

• Vezérelt tengelyek száma: 5

• Koordinátaút X tengely: 520 mm

• Koordinátaút Y tengely: 370 mm

• Koordinátaút U tengely: ±60 mm

• V tengely koordinátamozgása: ±60 mm

• Z tengely elmozdulás: 300 mm (275 mm lehetséges vízfürdőben)

• Maximális kúpszög: ±30° / 80 mm

• Választható maximális kúpszög: ±45° / 40 mm

• Gyorsmeneti X tengely: 900 mm/perc

• Y tengely gyorsmozgása: 900 mm/perc

• Gyorsmeneti U tengely: 450 mm/perc

• Gyorsmeneti V tengely: 450 mm/perc

• Gyorsmozgás Z tengely: 450 mm/min

• Maximális gyorsmozgás: 900 mm/min

• Legkisebb hajtási lépésméret: 0,0001 mm

• Minimális bemeneti inkrementum: 0,0001 mm

• Minimális utasítási inkrementum: 0,0001 mm

• Maximális programozható méret: ±9999,9999 mm

• Programozási mód: Inkrementális / Abszolút

• Interpoláció: Interpoláció: Lineáris és körkörös

• Program memória kapacitás: 280 m

• Vezérlő kijelző: 9,5 hüvelykes plazma színes képernyő

• Interfész: RS-232C olvasás / nyomtatás

• Skálázási tartomány: 0.001 - 99.999 ×

• Forgatási funkció: ±0,001° - ±360°

• Huzalátmérő kompenzáció: ±99,9999 mm

• Maximális vágási előtolási sebesség: 25 mm/perc

• Huzalvezető elemek anyaga: Gyémánt

• Alkalmazható huzalátmérő: 0,2 - 0,3 mm

• Állítható huzalsebesség: 0 - 15 m/perc

• Huzalfeszültség-tartomány: 200 - 2500 g

• Maximális munkadarab-rögzítési felület: 750 × 590 mm

• Maximális munkadarab méret: 790 × 730 × 275 mm

• Maximális munkadarab magasság (vízfürdő): 300 mm (275 mm vízbe merítve)

• Maximális munkadarab súly koaxiális orsóval: 650 kg

• Maximális munkadarab-súly vízfürdővel: 450 kg

• Munkadarab megengedett tömege: 650 kg

• Gép súlya: kb. 2600 kg

• A gép tömege (névtábla): 2.3 t

• A gép szélessége: 3270 mm

• Gépmélység: 2610 mm

• Gép magassága: 2240 mm

• Szükséges telepítési terület: 4000 × 2860 mm

• Áramellátás: 380 / 400 / 415 V ±10-15 %

• Elektromos fázisok: 3-fázisú

• Frekvencia: 50/60 Hz

• Teljesítményszükséglet: 11 kVA

• Csatlakozási érték hűtővel: 14 kVA

• Legkisebb parancsfelbontás: mm: 0,0001 mm

• Maximális programozható tartomány: ±9999,9999 mm

• Bedra huzaltekercselő készülék: BAS 45/100E

• Maximális huzaltekercs tömeg (kitekercselő eszközzel): - A drót tekercsének maximális tömege: 45 kg

• Működési órák: 52881.1 h

Extra információ

A gép még áram alatt van
