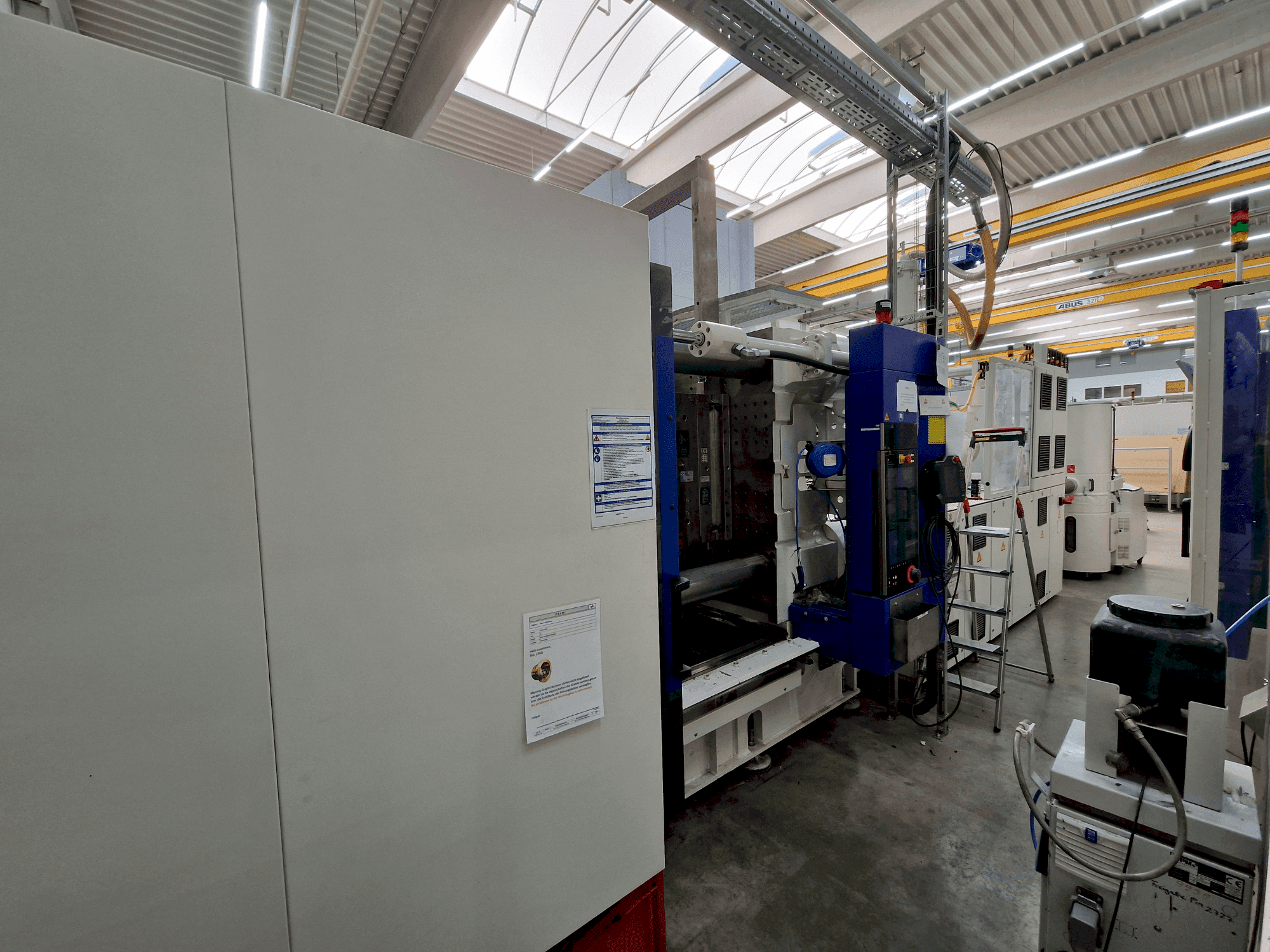

Engel - duo 2400/650DE-INJ-ENG-2019-00004

Kiegészítő berendezések

• Olajtartály kapacitása - befecskendező egység: 500 l

• Maximális hűtőteljesítmény (32°C-os vízbemenet): 29,40 kWcool

• Vízfogyasztás (32°C): 4,80 m3/h

A gép előnyei

A gép minőségi előnyei

• A gép elektromos vízakkumulátorokkal rendelkezik (4 db e-flomos, egyenként 8 áramkörrel).

• A befecskendező egységek akkumulátorokkal vannak felszerelve, amelyek lehetővé teszik a nagy, akár 2400 bar befecskendezési nyomást 60 mm-es csigával.

Műszaki gépi előnyök

• Maximális befecskendezési kapacitás: 890 cm³

• Csiganyomaték: 2000 nm // maximális csigasebesség csökkentett nyomaték mellett: 275 min-1

• Csökkentett nyomaték maximális csigasebességnél: 1600 nm

• Visszanyerési arány (3 zónás csiga): 51 g/s // recovery rate (barrier screw): 67. 1 g/s

• Befecskendezési sebesség: 353 cm³/s

• Fúvóka löket: 950 mm

• Ld-arány: 24. 0

• Fűtési zónák a fúvókával együtt: 8 // fűtési teljesítmény: 27. 5 kwel

• Nyitási erő nyomópárnával: 510 kn

• Maximális távolság a lemezek között: 1750 mm

Extra információ

Méretek és súly

• Kiesőcsatorna szélessége: 1100 mm

• A szorítóegység súlya: 20,000 kg

• Maximális szerszámsúly (mozgó lemez): 7,330 kg

• Maximális szerszámsúly (álló lemez): 7,330 kg

• Maximális szerszámsúly (összesen): 11,000 kg

Ciklusadatok (Euromap 6)

• Löket: 700 mm

• Száraz ciklusidő: 2,9 s

Vezérlőrendszer: Monocompute CC300

Fő jellemzők

• 21,5" full HD érintőképernyő

• USB interfész / Ethernet csatlakozás

• E-move vezérlőelem

• 3 kulcskártya a felhasználói bejelentkezéshez

• Grafikus szimbólumok a ciklusvezérléshez

• Képernyőnyelvek: A képernyő nyelvei: Német, angol

• Akusztikus hibajelzés / Jelzőfény a hiba kijelzéséhez

Programok és felügyelet

• Teljesítményszabályozás: optimalizálja a motor teljesítményét az adagolás során

• A szerszám párhuzamosságának mérése

• IQ Weight Monitor: figyeli a lövedék súlyát és viszkozitását

• IQ Weight Control: automatikus befecskendezési paraméterek beállítása ingadozások esetén

• Minőségellenőrző felület (befecskendezési idő, adagolási idő, nyomás, ciklusidő)

• Folyamatos fröccsöntés lehetséges, ha a felügyelet ki van kapcsolva

Szorítóegység és lemezek

• Megerősített szorítólapok (FAP és BAP +50 mm egyenként)

• Csökkentett min./max. szerszámmagasság és laptávolság (-100 mm a megerősítésnek köszönhetően)

• FAP: a lehető legkisebb lemeznyílás, a gömbkalotta minimalizálva

• BAP: kidobónyílás nélkül

• További menetek az EUROMAP VOL1 szerint

• Központosító hornyok a rajz szerint

• Lemezkidobó - A változat (a befogási mintához igazítva)

• Biztonsági interfész a kidobóhoz

Hidraulika és maghúzók

• Hidraulikus maghúzás:

  • 1-szeres mozgó lemezen

  • 2-szeres rögzített lemezen

  • 2-szeres mozgó tányéron PQ arányos szeleppel, térfogatméréssel, nyomás/sebesség beállítással

• Interfész köztes maghúzási pozícióhoz

Szerszámfűtés és hűtés

• Szerszámfűtés: 16 áramkör, max. 40 kW hőteljesítmény (Euromap 14)

• Hőmérséklet-ellenőrző interfész (mozgó és rögzített lemez)

• 4-szeres hidraulikus szerszámfúvókavezérlés

• Külön hűtővízcsatlakozás (szerszám és gép)

• Hőmérséklet-szabályozó egység interfésze: Engel protokoll, 20 mA-es áramkör

• 4-utas áramlásszabályozó (0-10 l/min)

• Tömlő specifikáció: max. 90 °C / 4 bar

• Tömlők a szerszámok hűtéséhez

• 4 hőmérséklet-szabályozó áramkör a gép hátulján

• Öblítőfúvóka tömlőbilinccsel

• 2× ENGEL e-formo hőmérséklet-szabályozó rendszer (1-15 l/min, 8 kör, max. 120 °C)

• 1 elosztó a rögzített lemezhez, 1 a mozgatható lemezhez

• További e-formo egység a kezelőoldalon (opcionálisan)

Hajtás és hidraulika

• ENGEL ecodrive S+V3 (fordulatszám-szabályozott szervohajtás)

• Zárt vezérlőrendszer a nyomás és a sebesség szabályozására (zárt hurok)

• 2× 50 literes hidraulikus akkumulátorok (a permetezési folyamathoz)

• Akkumulátor elhelyezése elöl (a rajz szerint)

• Olajhűtő (standard kapacitás)

• Olajtöltés nélkül szállítjuk (az olaj az üzembe helyezés során cinket tartalmaz).

• Csendes, energiatakarékos hidraulika optimalizált vezérléssel, szűréssel, olaj előmelegítéssel és hűtéssel

Befecskendező egység

• Bifém henger (Fe-alapú), kopás- és korrózióálló, 350 °C-ig

• Kiegészítő zónafűtés a hordón

• Tolólemez (membrán) S8 csavarhoz, Ø 60 mm, L/D 24, geometria G1

• UNR9 RGB visszacsapó szelep (porkohászati krómacél)

• Korrózióálló karima

• Speciális nyitott fúvóka, korrózióálló, karimamenet V445x3, sugár 15 mm, furat 8 mm

• Fúvóka kimeneti nyílása alkalmas forrócsatorna-csatlakozáshoz

• 230 V-os henger- és fúvókafűtés

• Kerámia hengerburkolatok

• Szigetelt fűtőfelületek (nem alkalmas PC, PMMA, PVC stb. esetén)

Elektromos rendszer

• Tápfeszültség: 3×400 V + N + PE / 50 Hz

• Schuko aljzatok (230 V), max. 2 db

• 3-fázisú CEE aljzat (10/16 A)

• Potenciálmentes érintkezők: 4 bemenet / 4 kimenet (szabadon programozható)

Interfészek (Euromap)

• 13 - Maghúzási véghelyzetek

• 14 - Fűtés

• 63 - Online adathozzáférés

• 65 - Tartályszámítás

Robot és tartozékok

• ENGEL easix robot (KR 60, speciális változat)

• Többszörösen nem integrált robotvezérlő egység

• Összeszerelés és tesztelés az ENGEL-nél

• Használati utasítás: nyomtatott + CD (német)

Megfelelés, kivitelezés és extrák

• EN 201 megfelelőség (gépbiztonság)

• Festés: RAL 9002 (szürkésfehér) és RAL 5002 (ultramarin kék), speciális ENGEL design.

• E-connect.24 alapcsomag (távkarbantartás)

• Géplábak (alapkivitel)

• Címkézés német nyelven

• Mind a 4 E-Flomo egységet teljesen felújította az ENGEL
