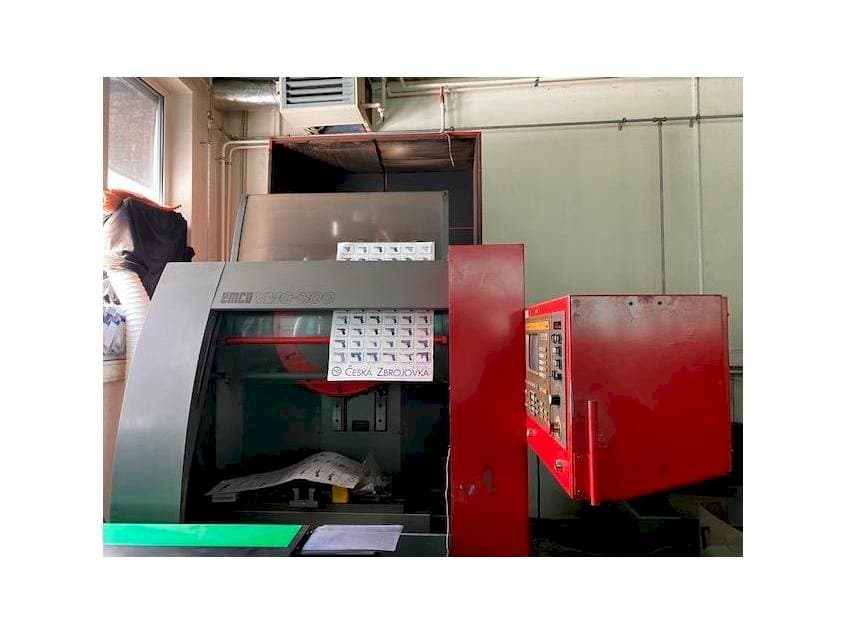

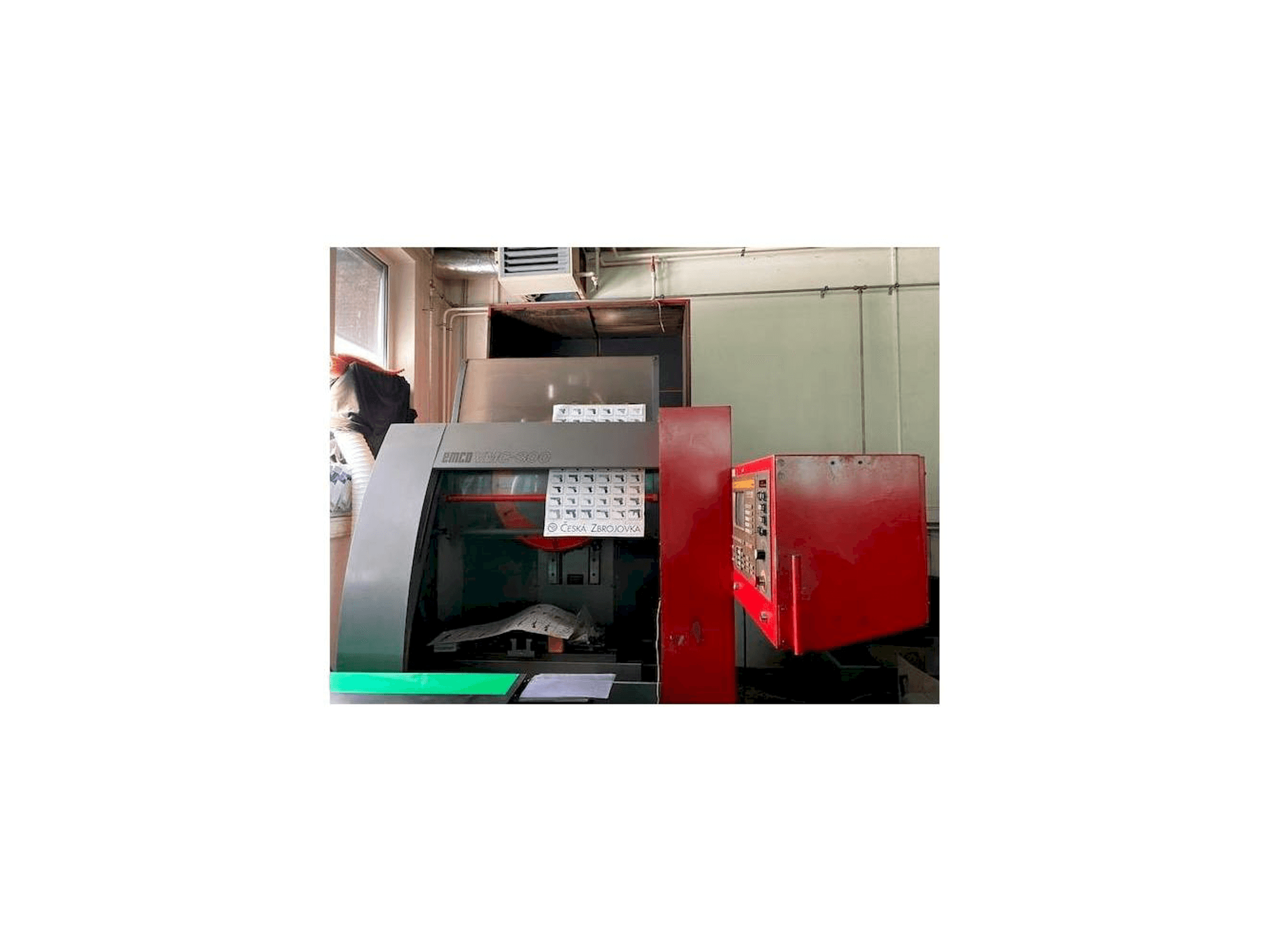

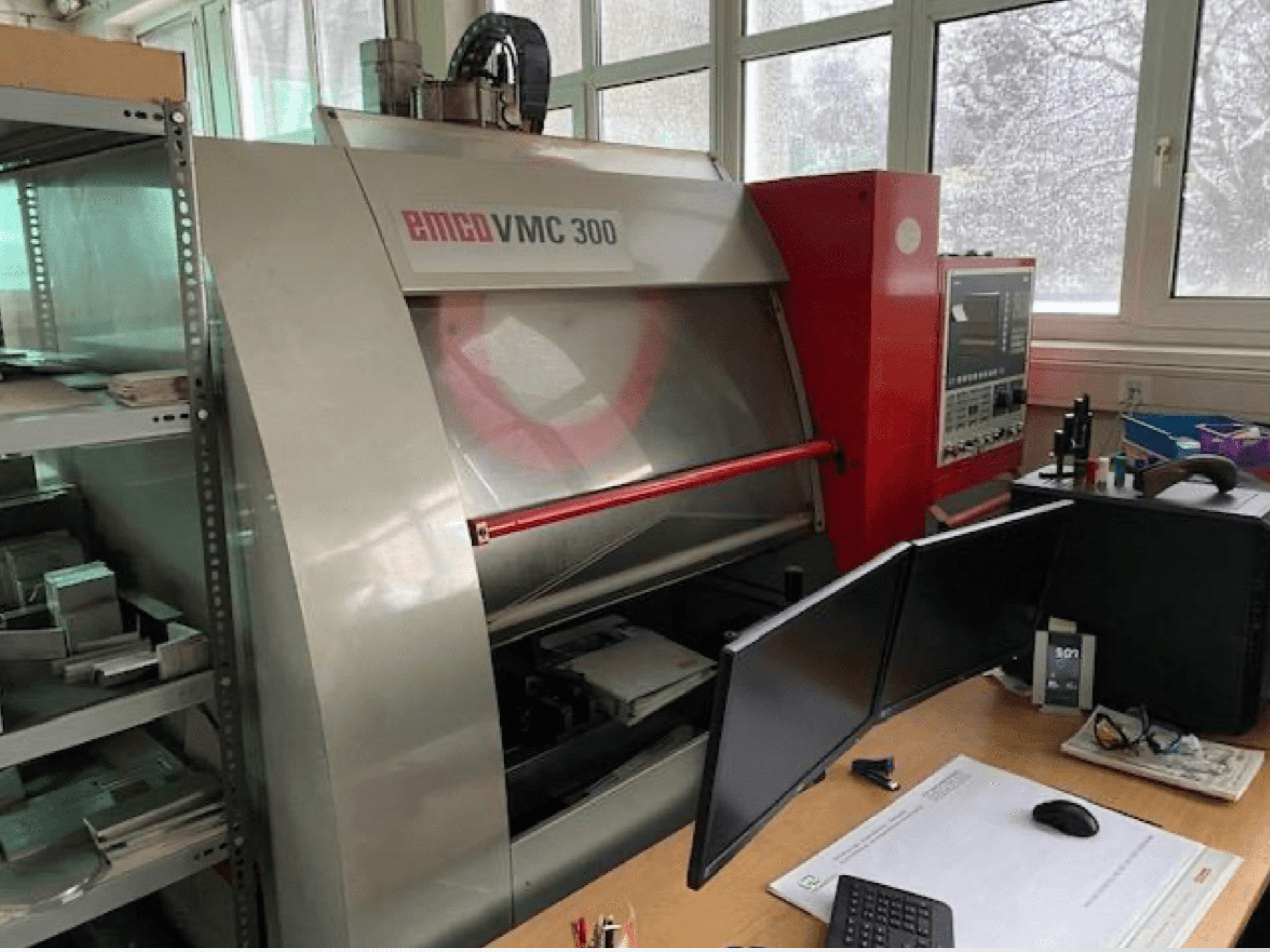

EMCO - VMC 300AT-MIL-EMC-2003-00001

• 2 darab egység áll rendelkezésre (egy újabb és egy régebbi), különböző gyártmányú vezérlőrendszerrel

• A főorsó orrától az asztalig mért távolság: 210 – 450 mm

• T-hornyok száma: 3

• T-horony szélessége: 14 mm

• T-horony távolsága: 100 mm

• Orsócsapágy átmérője: Ø60 mm

• Csapágy típusa: szögletes golyóscsapágy

• Szerszámkúpos csatlakozás: SK40 (DIN 69871 / ISO 7388-I)

• Húzócsap: M16 (DIN 69872 / ISO 7388-II)

• Automatikus szerszámbefogás

• Szerszámbefogási erő: 6 000 N

• Orsó túlnyúlás: 330 mm

• Orsómotor teljesítménye: 9 / 11 kW (100% / 60% terhelhetőség)

• Opcionális orsófordulatszám: 0 – 8 000 fordulat/perc

• Maximális nyomaték: 100 Nm (5 000 fordulat/perc) / 78 Nm (8 000 fordulat/perc opció)

• Zajszint: 72 dB(A) 5 000 fordulat/percnél

• Marási teljesítmény acélban (16MnCr5 – 790 N/mm²): 220 cm³/min

• Maximális fúrási teljesítmény acélban: Ø25 mm

• Maximális menetfúrási teljesítmény acélban: M20

• AC szervohajtások golyósorsóval

• Előtolási sebesség (X/Y/Z): 0,01 – 12 000 mm/perc

• Gyorsmozgás (X/Y/Z): 12 m/min

• Előtolási erő X/Y: 6 000 N

• Előtolási erő Z: 8 800 N

• Felbontás: 0,001 mm

• Szerszámtartó: dobos típusú, irányvezérléssel

• Automatikus szerszámcserélő

• A szerszámtárban tárolható szerszámok maximális össztömege: 36 kg

• Maximális szerszámátmérő: 100 mm

• Maximális szerszámhossz: 220 mm

• Szerszámcsere idő: T1: 5,8 s / T2: 3,9 s / T3: 3,9 s

• Chip-to-Chip idő (VDI 2852): T1: 8,9 s / T2: 7,0 s / T3: 7,0 s

• Hűtőfolyadék-tartály űrtartalma: 100 L

• Hűtőfolyadék-szivattyú áramlási sebessége: 10 l/perc

• Maximális hűtőfolyadék-nyomás: 3,7 bar

• Hűtőfolyadék-ellátás: 4 külső fúvóka

• Automatikus központi kenés a vezetőpályákhoz és a golyósorsó-orsókhoz

• Zsírral kenhető főorsócsapágyak

• Tápellátás: 3/PE ~ 400 V / 50–60 Hz

• Maximális feszültségingadozás: +5% / -10%

• Csatlakoztatott terhelés: 15 kVA

• Névleges áram: 22 A

• Maximális áram: 25 A

• Főbiztosíték: 35 A (lassú kioldású)

• Szükséges rövidzárlati teljesítmény: 1600 kVA

• Pneumatikus rendszer nyomása: 5 – 10 bar

• Minimális légáramlás: 750 L/min

• Átlagos levegőfogyasztás: 180 L/min

Kiegészítő felszerelés

• Automatikus 12-pozíciós szerszámváltó

• Automatikus központi kenőrendszer

• Hűtőfolyadék-rendszer 4 külső fúvókával

• Automatikus szerszámrögzítő rendszer

• SK40 orsócsatlakozó

A gép előnyei:

• Megbízható, 12 állomásos automatikus szerszámcserélő

• Beépített automatikus kenőrendszer a vezetőpályákhoz és a golyósorsó-orsókhoz
