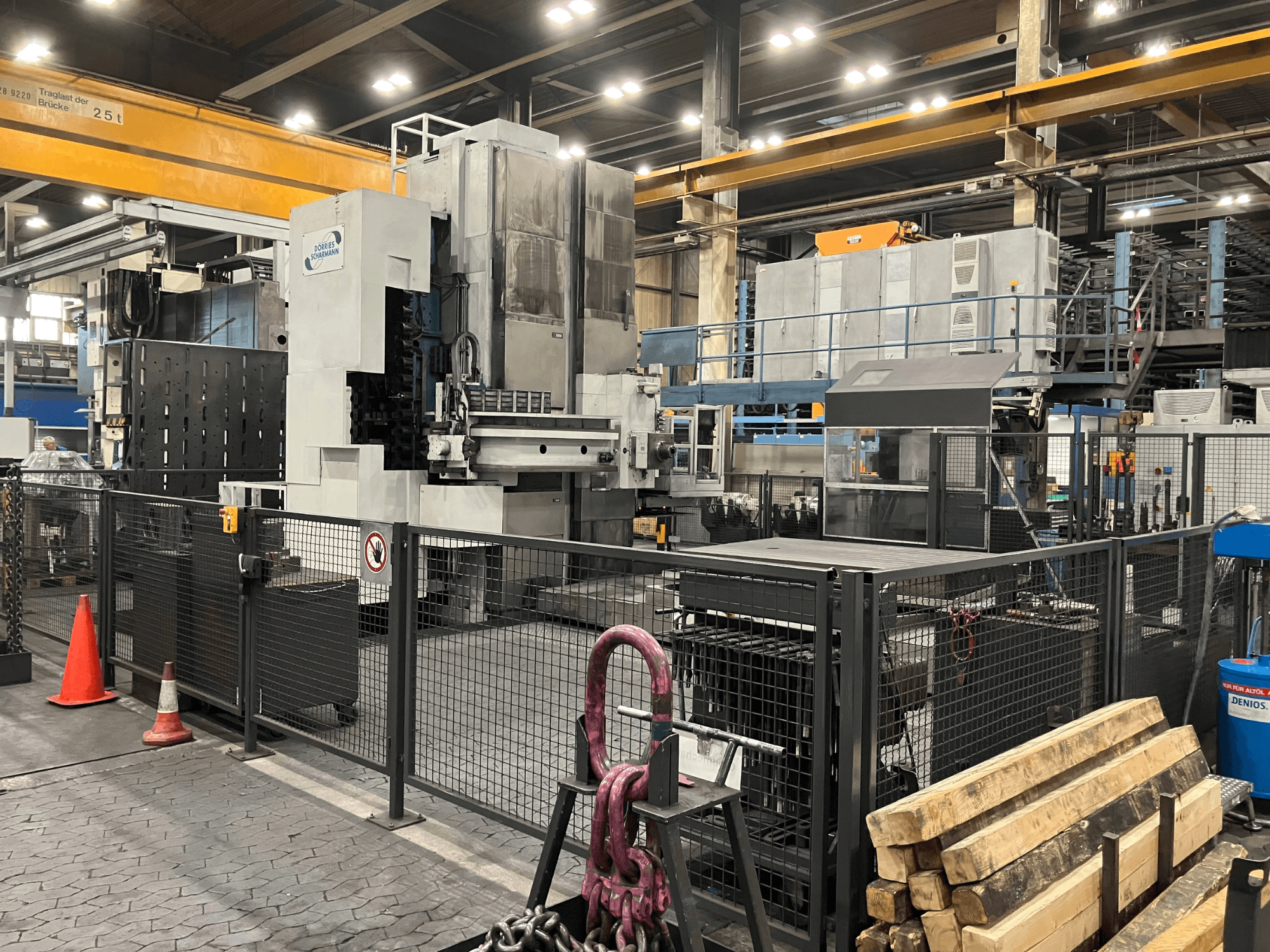

DÖRRIES SCHARMANN - Heavycut 1.2 TDV4 DE-OTH-DOR-1989-00001

Műszaki adatok

* Vezérlés: Heidenhain iTNC 530

* X-tengely mozgástartománya: 2 500 mm

* Y-tengely mozgástartománya: 2 500 mm

* Z-tengely elmozdulása: 800 mm

* W-tengely mozgástartománya: 700 mm

* V-tengely mozgástartománya: 1 500 mm

* B-tengely: 360°

* Munkatengely átmérője: 150 mm

* Szerszámtartó: ISO 50 DIN 2079

* Fokozatok száma: 3

* Asztalméret: 2 000 × 2 500 mm

* Asztalmagasság: 1 050 mm

* Asztal teherbírása: 25 000 kg

* V-tengely előtolási sebessége: 1–10 000 mm/perc

* B-tengely előtolási sebessége: 2,4 fordulat/perc

* X/Y/Z/W gyorsmozgás: 10 000 mm/perc

* X/Y/Z/W előtolási sebesség: 1–10 000 mm/perc

* Portálgerenda keresztmetszete: 325 × 325 mm

* Szerszámtár: lánctár

* Szerszámtár kapacitása: 40 szerszám

* Maximális szerszámátmérő: 340 mm

* Maximális fúrórúd-átmérő: 500 mm

* Maximális szerszámhossz: 500 mm

* Maximális szerszámtömeg: 40 kg

* Szerszámtár gyors haladási sebessége: kb. 40 m/perc

* Szerszámtár kúszási sebessége: kb. 1,2 m/perc

* Hűtőfolyadék-rendszer: hűtőfolyadék az orsón keresztül

* Hűtőfolyadék-rendszer: Külső hűtőfolyadék-fúvókák

* Hűtőfolyadék-szűrés: Papírszalagos szűrő

* Folyamatfelügyelet: adaptív vezérlés

* Kézi vezérlőkerék: HR 550 FS

* DNC: Heidenhain DNC

* Terheléshez alkalmazkodó vezérlés: Igen

* KinematicsOpt: Igen

* Átfogó programbeállítások: Igen

* HDR és SIK: Igen

További felszerelés / kiegészítők

* WFK 100 S

* WFK 50 S

* A marófej automatikus rögzítése

* A marófej automatikus rögzítése

* Marófej meghajtás vezérelt tengelyen keresztül

* Szerszámhűtés 4 fúvókával

* Forgácsszállító

* Nyomatékfigyelés

* Pozíciókijelzés

Utólagos felszerelés / modernizálás 2013-ban

* CNC-vezérlés: Heidenhain iTNC 530

* 19" TFT színes laposképernyős kijelző BF 760

* TE 745 TouchPad beépített gépvezérlő panellel

* HR 550 FS elektronikus kézkerék rácsos kijelzővel és csatlakozóelemekkel

* HDR és SIK

* Általános programbeállítások

* KinematicsOpt

* Terheléshez alkalmazkodó vezérlés

* Heidenhain DNC
