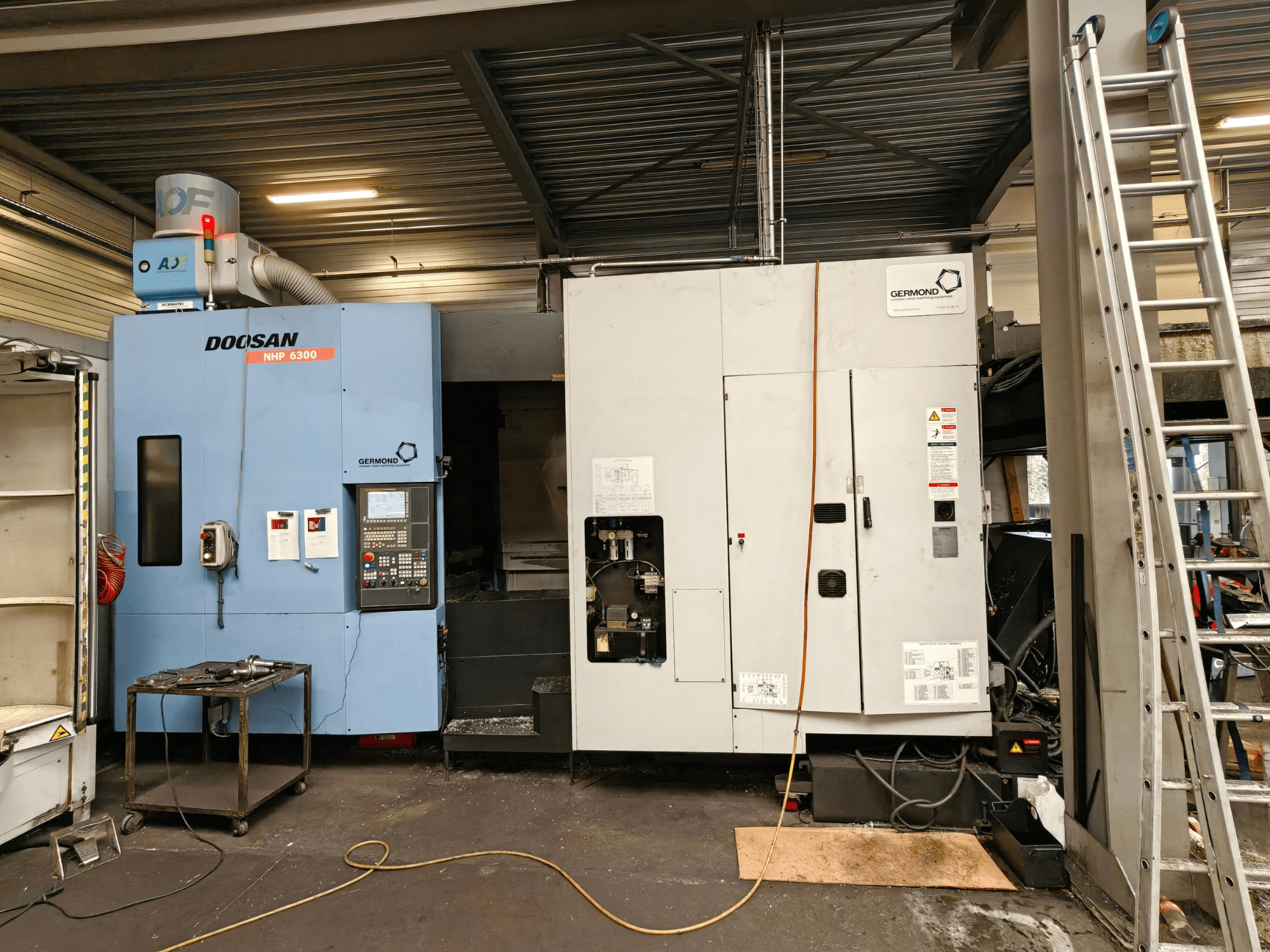

Ez a 4 tengelyes DOOSAN NHP6300 gép 2014-ben készült. Lenyűgöző, 1 050 mm-es X-tengelyes, 900 mm-es Y-tengelyes és 1 000 mm-es Z-tengelyes mozgástartománnyal rendelkezik. A gép maximális palettaterhelése 1 500 kg, szerszámkapacitása pedig 40 szerszám. Ha kiváló minőségű megmunkálási lehetőségeket keres, vegye fontolóra az általunk eladásra kínált DOOSAN NHP6300 vízszintes megmunkálóközpontot. További részletekért vegye fel velünk a kapcsolatot.
Áttekintés
- márka: DOOSAN
- év: 2014
- MODELL: NHP6300
- termelési órák: 19865
- alkalmazási típus: marás
- Helyszín: Belgium
- géptípus: Vízszintes megmunkálóközpont
- vezérlőegység márkája: FANUC
Műszaki információk - DOOSAN NHP6300
Vezérlőegység
- Vezérlő márka: FANUC
- Vezérlő modell: Series 31i-model B
Méretek
- Gép magassága: 3422 mm
- Gép hossza: 3780 mm
- Gép súlya: 18000 kg
- Gép szélessége: 7297 mm
- Asztal terhelés: 1500 kg
Mozgás
- Tengelyek száma: 4
- X-tengely útja: 1050 mm
- Y-tengely útja: 900 mm
- Z-tengely útja: 1000 mm
Műszaki specifikáció
- Max. szerszám súly: 30 kg
- orsósebesség: 10000 RPM
- Kúpméret: ISO 50
- Szerszámhelyek száma: 40
További információ
A raklap tetejétől az orsó középpontjáig mért távolság: 100–1 100 mm
A paletta középpontja és az orsó vége közötti távolság: 75–975 mm
Paletta
Típus: Indexelő (forgó)
Indexelési szög: 1°
Méret: 630 × 630 mm
Maximális terhelés: 1 500 kg
Rögzítési mintázat: 24 × M16 × P2,0 {5–18H8}
Maximális munkadarab-méret (Ø × H): Ø1 050 × 1 350 mm
Orsó
Forgási sebesség: 10 000 fordulat/perc (opciók: 6 000 / 15 000 fordulat/perc)
Kúpos csatlakozás: ISO 50 (7/24 kúpos)
Maximális nyomaték: 489 Nm (opciók: 599,8 / 350 Nm)
Előtolási sebességek
Gyorselőrehaladás (X/Y/Z): 60 / 60 / 60 m/min
Maximális vágási előtolás: 30 000 mm/perc
Automatikus palettacserélő (APC)
Paletták száma: 2
Típus: Forgó szállító
Cserélési idő: 12 s
Hajtás: szervomotor
Automatikus szerszámcserélő (ATC)
Szerszámcsatlakozó: BT / CT / DIN (HSK opcionális)
Magazin típusa: Lánc
Alapkapacitás: 40 szerszám (opciók: 60 / 90 / 120 / 150)
Mátrix-szerszámtár kapacitása: 196 / 256 / 316 / 376 szerszám
Maximális szerszámátmérő: Ø130 mm (megjegyzés: Ø125 mm)
Maximális szerszámátmérő, ha a szomszédos rekeszek üresek: Ø320 mm
Maximális szerszámhossz: 630 mm (HSK: 700 mm)
Szerszámcserélési idő: 2,0 / 3,5 s
Forgácsról forgácsra váltási idő: 5,0 / 6,5 s
Motor teljesítmény és segédberendezések
Orsómotor: 25 / 30 kW (opciók: 22 / 30, 50 / 55 kW)
Sűrített levegő ellátás: 0,54 MPa
Tartálykapacitások
Hűtőfolyadék: 925 l
Kenőanyag: 7,2 l
Kiegészítő felszerelés
Fastems automatizálási rendszer
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
