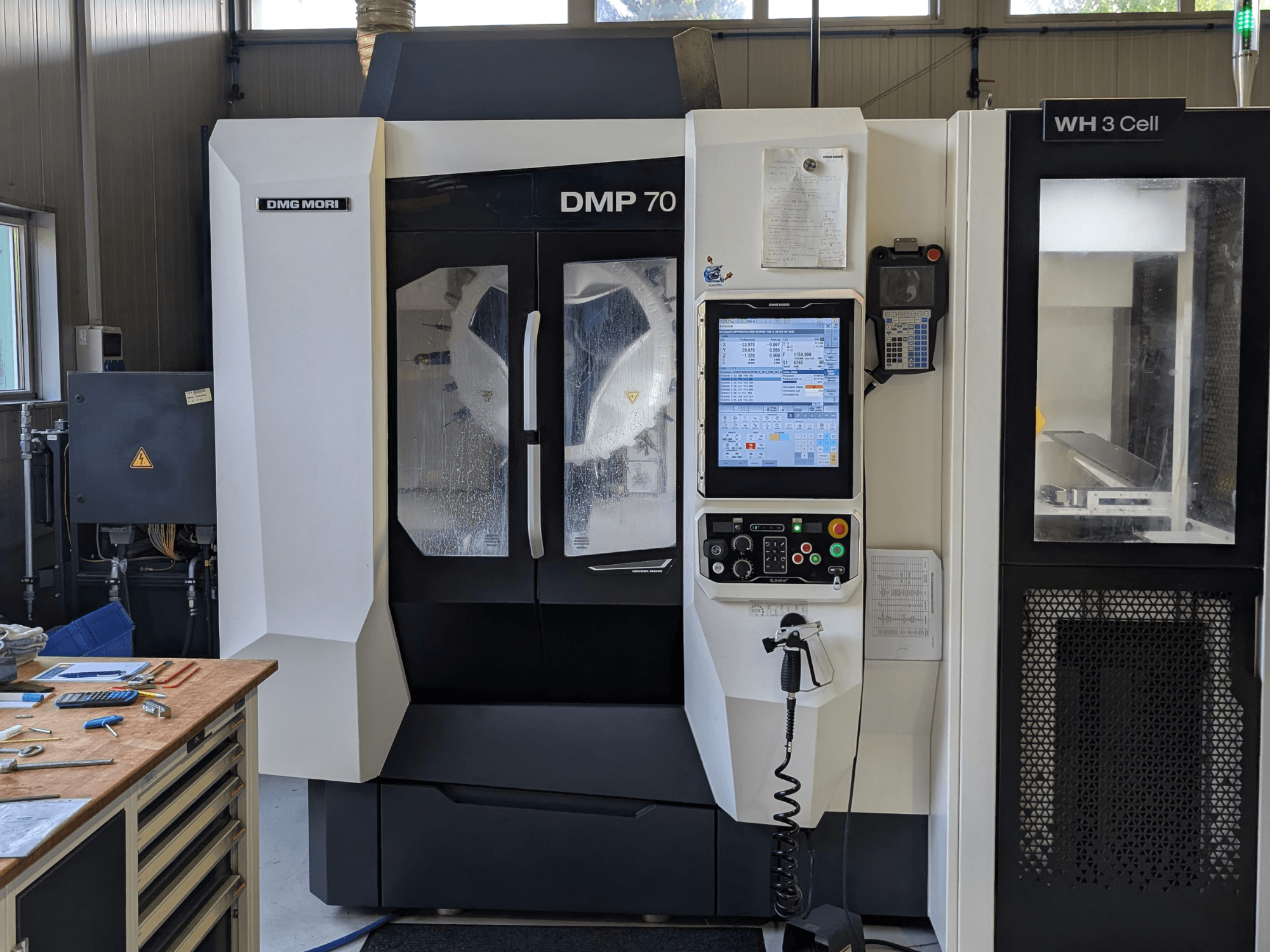

DMG MORI - DMP 70DE-MIL-DMG-2019-00005

- Fázis: L1/L2/L3/N/PE

- Teljesítményfelvétel: 30 kVA

- Maximális áram (A In max): 43,5 A

- Névleges áram: 50 A

- Rövidzárlati áram (V max): 5 kA / max. 440 V

- Feszültség: 400 V ±10%

- Frekvencia: 50 Hz

- Vezérlőfeszültség (váltakozó áram): 230 V

- Vezérlőfeszültség (DC): 24 V

- Vezérlés: 3D Control Siemens 840D SL Operate

- Szerszámcsap: BBT30

- Munkaasztal: Beépített NC-vezérlésű forgó-dönthető asztal, 5 tengelyes szimultán működtetés

- A-tengely forgási tartománya: -120° / +100°

- C-tengely működése: folyamatos (végtelen)

- Maximális terhelés a C-tengelyen: 100 kg

- Asztal átmérője a C-tengely mentén: Ø290 mm

- Hajtások: Nyomatékhajtások, beleértve az A- és C-tengely közvetlen pályamérését

- Szoftvercsomagok: Sinumerik MDynamics 5-Axis, 3D adatmodell szimulációhoz

- Asztalopciók: Pneumatikus rögzítés (1 kör)

- Hűtőfolyadék- és forgácskezelés: forgácsszállító, gyártási csomag szalagszűrő 40 bar belső hűtőfolyadék-ellátással (IKZ), levegőfúvás az orsó közepén keresztül, külső levegőfúvás, olaj- és emulziós ködszeparátor-rendszer

- Mérés és felügyelet: RENISHAW 3D tapintó készlet, szerszámtörés-felügyelet és gépen belüli mérés, előkészítés a 3D quickSET-hez

- Általános opciók: 3. üzemmód, CE-megfelelés

- Automatizálási interfész: Automatizálási interfész külső automatizáláshoz a jobb oldalon

- Automatizálási rendszer: DMG MORI WH 3 Cell

- Robotkar: Fanuc LR Mate 200iD/7L sárga 6-tengelyes robot

- Robotfogó: PGN64 kettős fogó

- Automatizálási alkatrészek: 10 db DMG fiók, NIO csúszda, igazító állomás, mérőfiók, nyersanyag-betöltő rendszer, fogószett, kiegészítők

- Gép üzemórái (a vezérlőképernyőről): Gép üzemideje: 22 918:34 óra; Program futási ideje: 20 920:40 óra; Orsó üzemideje: 18 815:51 óra
