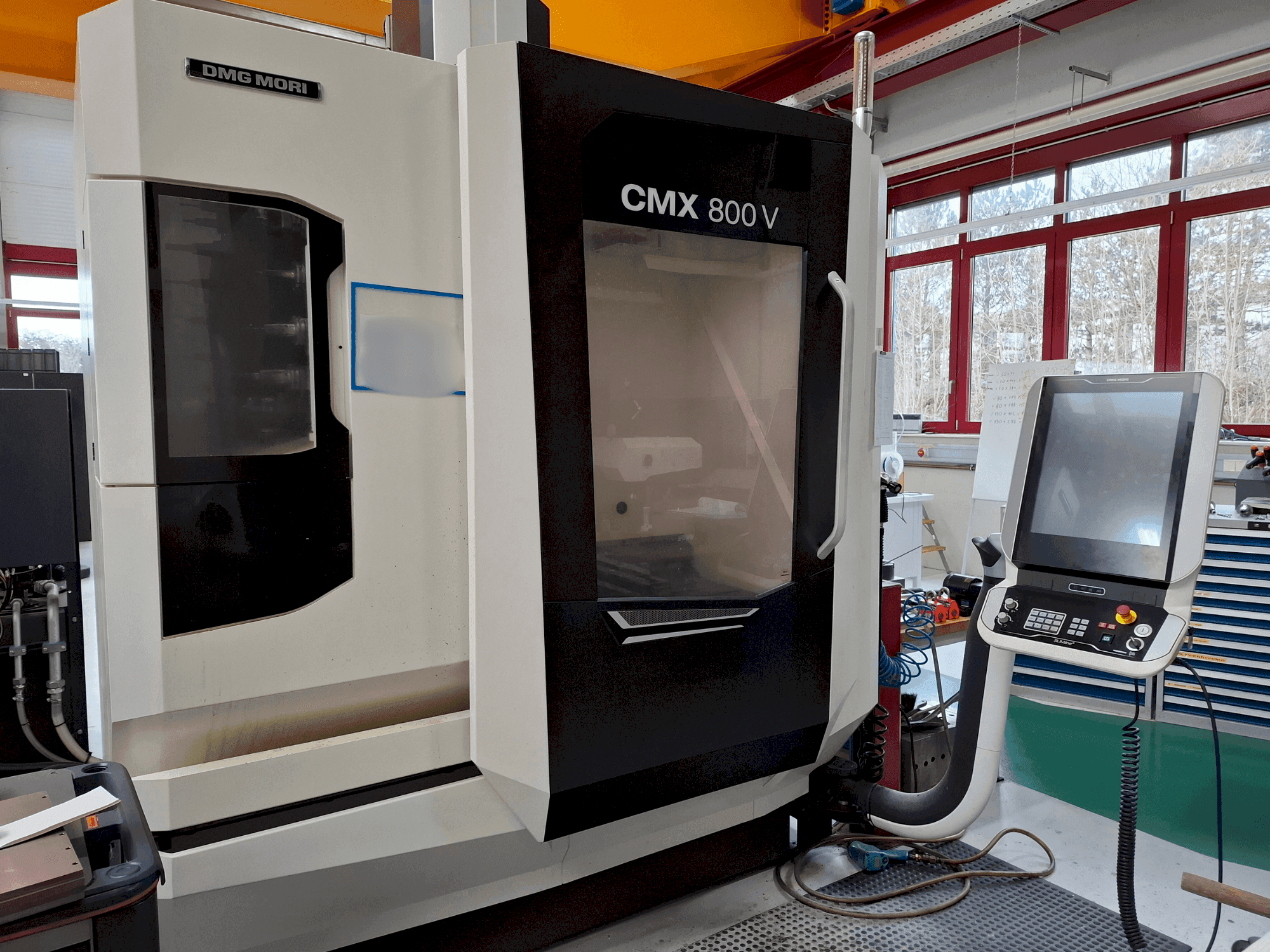

DMG MORI - CMX 800VDE-MIL-DMG-2019-00002

A gép előnyei

Minőségi gépi előnyök

• Beállítási mód (3. Mód): x, y, z tengelyek: 20-5000 mm/perc a, c tengelyek: 6,6 ford/perc

A gép műszaki előnyei

• Nyomaték: max. Orsónyomaték 40%-os kitöltési tényezőnél: 82 nm; névleges nyomaték 100%-nál: 54 nm
• Az olajelosztáshoz szükséges megmunkálás megkezdése előtti bemelegedési idő 30 másodpercig tart maximum 500 ford/perc fordulatszámon, majd további 30 másodpercig fokozatos sebességnövelést igényel maximum 1500 ford/perc, majd 3000 ford/perc fordulatszámig.
• A bejáratási idő több mint 6 hónap állásidő után magában foglalja az 5 perces maximum 2000 ford/perc fordulatszámú járatást, majd a fordulatszám fokozatos növelését maximum 4000 ford/perc, majd további 5 percig 6000 ford/perc fordulatszámig.
• Szerszámbefogó erő sk40/bt40: 10 kn
• Szerszámbefogó erő cat40: 9 kn
• Ac szervomotorok x, y, z tengelyekhez
• Felbontás: x, y, z tengelyek: 6 μm
• Pozicionálási bizonytalanság: p (az iso 13041-4 szabvány szerint): x, y, z: 6 μm
• Beviteli pontosság (vezérlés): x, y, z tengelyek: 1 μm
• Beállítási mód (2. Mód): x, y, z tengelyek: 20-2000 mm/perc a, c tengelyek: 2,6 ford/perc

Extra információ

Gép bekapcsolva // Asztal 1100 x 560 mm/ Lineáris tengelyek gyorsmenete 30 m/perc/ Sebességtartomány 20–12 000 ford/perc/ AC főhajtás 13/9 kW (40/100%-os kitöltési tényező)/ SK 40 szerszámtartó DIN 69871 szerint/ Szerszámbefogás DIN 69872 szerint/ Szerszámtár 30 szerszámhoz dupla megfogóval/ Hűtőfolyadék/légbefúvás átkapcsolás/ külső M-funkción keresztül/ Forgácstálca/ DMG MORI SLIMline Multi-Touch Control (19" / HEIDENHAIN TNC 620)/ 3. gyártási csomag/ Opcionálisan: Belső hűtőfolyadék-ellátás 40 bar/ Papírszalag-szűrő tartállyal: 600 l/ Forgácsszállító (kaparószalag) Tartálytérfogat: 220 l (balra)/ Ágy és ATC (automatikus szerszámváltó) öblítése M-funkción keresztül/ Hűtőfolyadék-szórópisztoly/ Külső elektronikus kézikerék/ Automatikus fülketető (M-funkció)/ 4 színű jelzőlámpa/ Megjegyzés: Javasoljuk az "Olajköd-leválasztó" opcióval való kombinálását./ Javasoljuk a "RotoClear" opcióval való kombinálását./ Opciók a főhajtáshoz: WZA SK40/ DIN 69871/ Az orsó közepén keresztüli fúvó levegő M-funkcióval aktiválható alacsony arányos olajmennyiséggel./ Olaj- és emulzióköd-leválasztó (csak fülketető opcióval kapható!)/ Megjegyzés: Az opció csak fülketetős gépekhez érhető el./ Közvetlen X, Y, 2 pozíciós mérőrendszer légtelenítővel mérőrendszerekhez/ HEIDENHAIN hosszmérő a munkadarab méréséhez/ Az opció tartalma: TS 460 hosszmérő/ Jelátvitel/ Mérési ciklusok/ Kalibráló gyűrű/ Hordtáska
