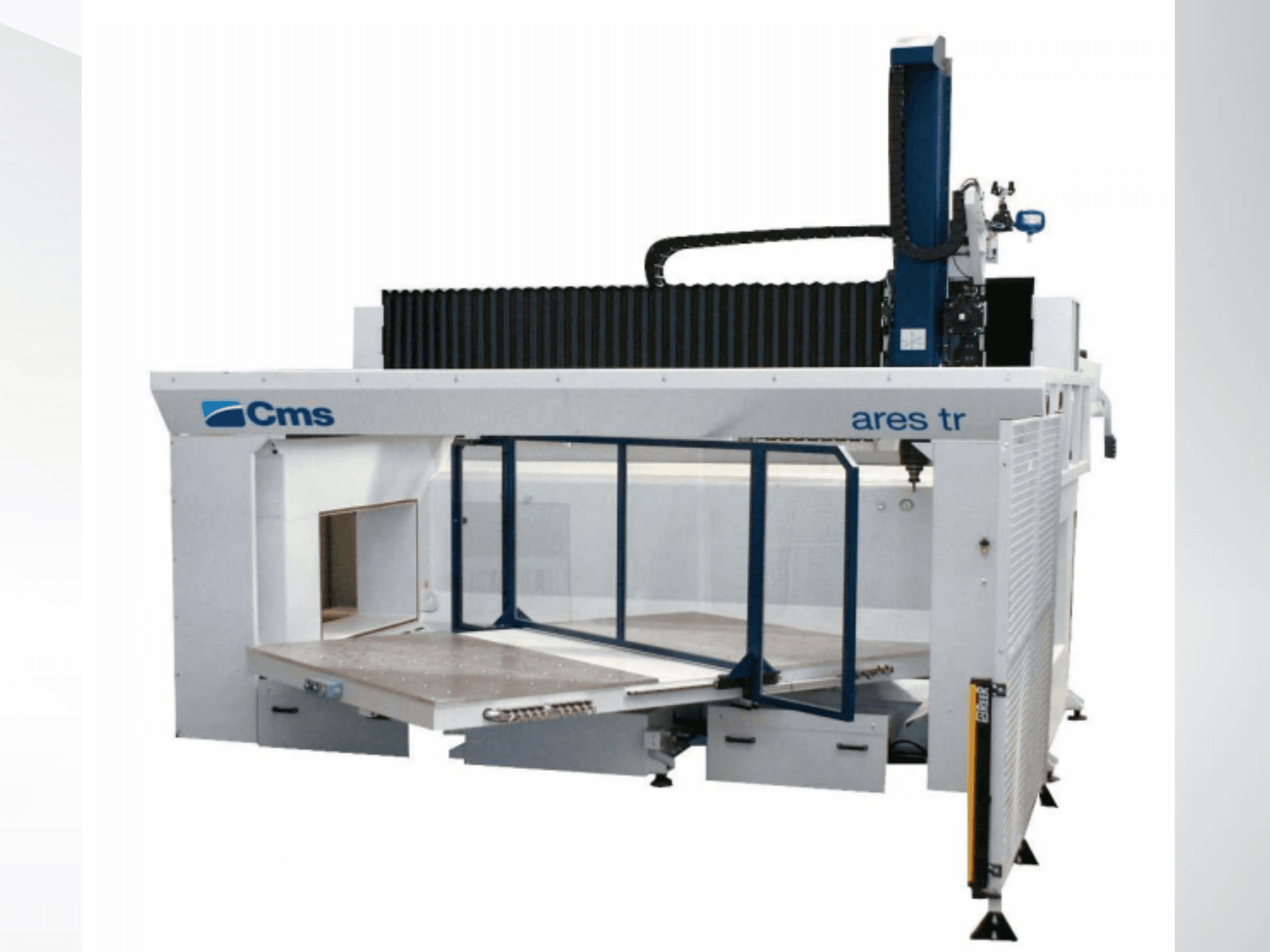

CMS - ARES-3618-TR-PX5-Z1200US-MIL-CMS-2022-00001

További információk

• Tengelyek: 5

• Típus: Megmunkálóközpont: 5 tengelyes nagy sebességű portál megmunkálóközpont

• Szerkezet: Szerkezeti felépítés: mind az 5 tengely interpolálva.

• Vezérlő: FANUC 31i-B5

• Tulajdonságok: 3D vágókompenzáció, spirális interpoláció, döntött munkasík, skálázás stb.

• PC: HP ipari PC, Windows 7 (32 bites), 2 GB RAM, 250 GB HDD

• Orsóteljesítmény: 15 kW (S1) / 19 kW (S6-40%)

• Maximális fordulatszám: 24000 rpm

• Nyomaték: 12,1 Nm (S1) / 15,4 Nm (S6)

• Hűtés: Folyékony (zárt körfolyamat)

• Szerszámcsatlakozó: HSK 63F

• Csapágyazás: Kerámia (elöl és hátul)

• Gyorshajtás: (X, Y) / 70 m/min (Z)

• Gyorsulás: sebesség: 3 m/s²

• Pontosság (VDI-DGQ 3441):

• X: ±0,055 mm | Ismételhetőség ±0,027 mm

• Y: ±0,040 mm | Ismételhetőség ±0,020 mm

• Z: ±0,080 mm | Ismételhetőség ±0,040 mm

• Szerszámtároló:

• Típus: 8 állomásos automata szerszámcserélő

• Szerszámsúly: 3 kg (max. 20 kg összesen)

• Max. szerszámátmérő: 200 mm

• Max szerszámhossz: 265 mm (hátul) / 165 mm (elöl)

• Forgóasztal: Kétasztalos NC-vezérlésű platform (forgási idő ~7 s)

• Asztalméret: 2 × (2400 × 1115 mm)

• Vákuumasztalok: 2 × (1900 × 1100 mm), alumínium, 28 mm vastagságban

• Vákuumrendszer: 2 × száraz forgószivattyú, egyenként 100 m³/h, szivattyúnként 3 kW, 10 csatlakozás elosztónként, összesen 2 elosztó.

• Minimális kenőegység: Olajköd 3 literes tartállyal

• Igazítórendszer: RENISHAW TS27R + kalibrált rúd

• Ionmentesített levegőfúvó a statikus töltés eltávolításához

• Fúvókavédelem: X/Y fújtató + Z kettős kaparók

• Elektromos szekrény: IP54, légkondicionált

• Sűrített levegős rendszer: 6 bar (90 PSI)

• A gép színei: RAL 7035 (világosszürke) és RAL 7037 (porszürke)

• Tápellátási követelmények:

• Feszültség: 480 V ±5%, 3 fázis, 60 Hz (UL transzformátor mellékelve)

• Beépített teljesítmény: kb. 50 kW

• Included Accessories:

• 8 × HSK 63F szerszámtartók

• 8 × ETS 32/40 fogókulcs

• Szerszámbeállító eszköz

• Szabványos kulcsok és kulcsok

• CD kézikönyvek (gép és vezérlés)
