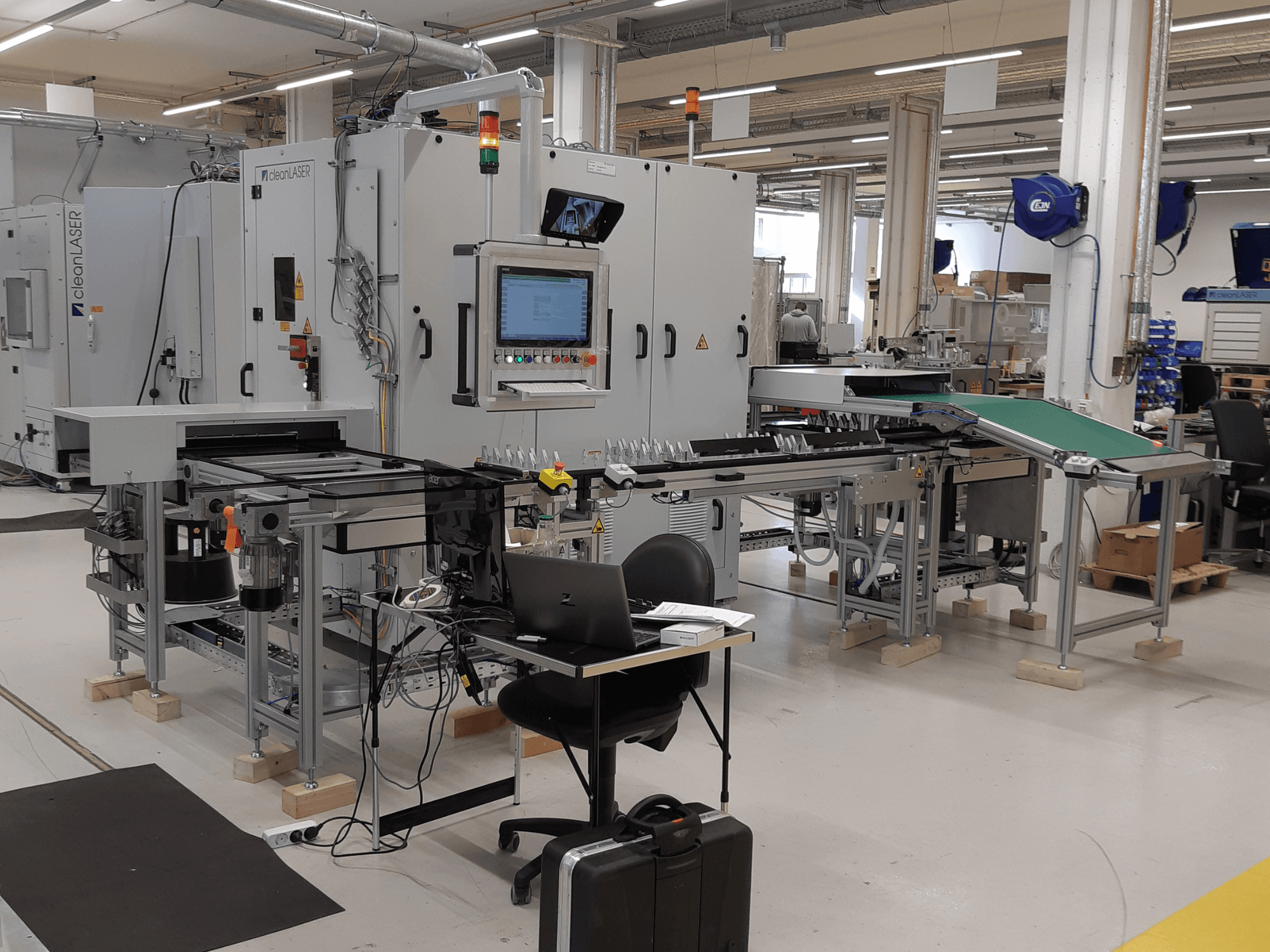

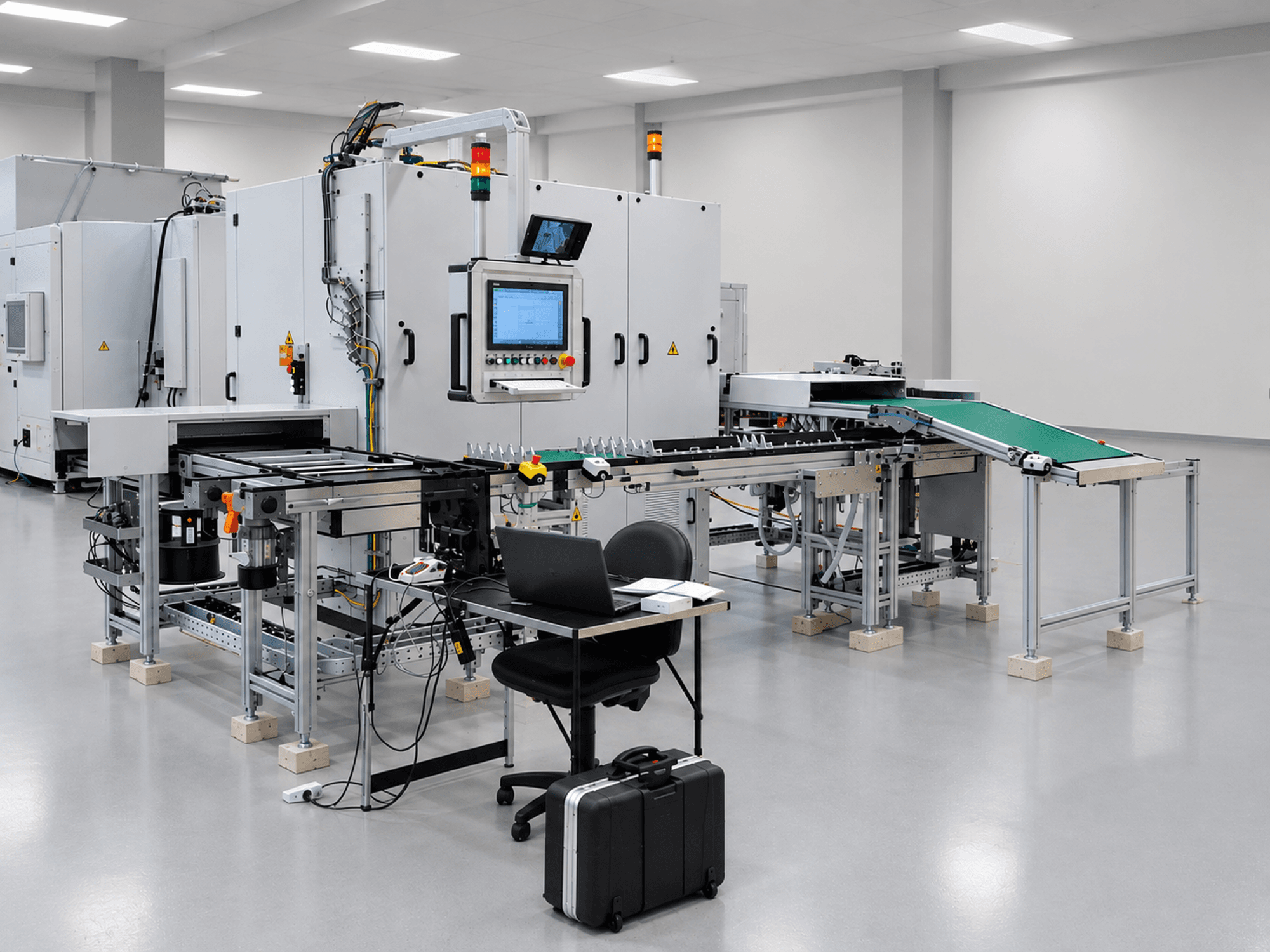

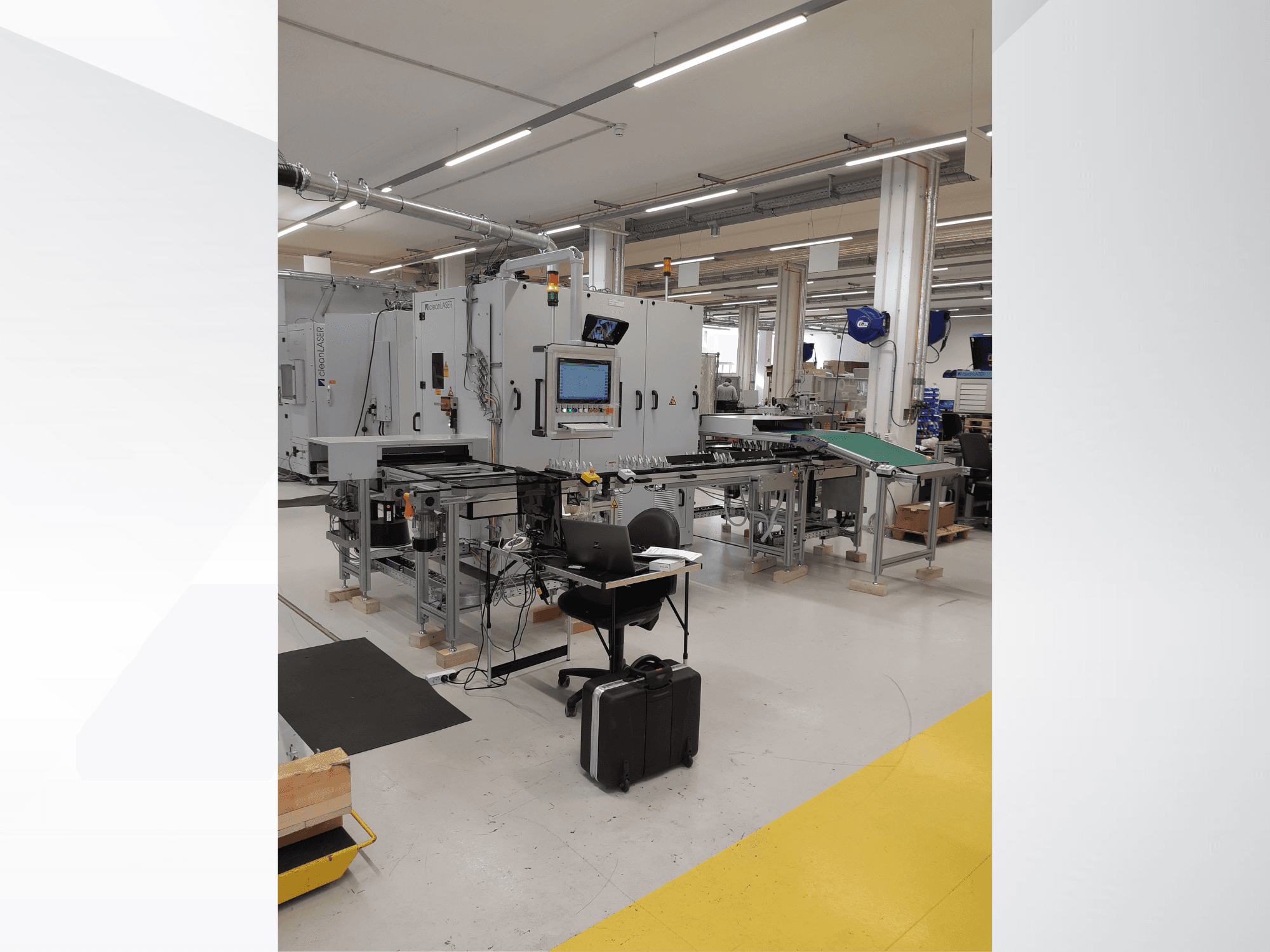

CLEAN LASER - clean CELL 3220DE-OTH-OTH-2021-00001

Géptípus: Automatizált robotizált lézeres tisztítócell

Lézerforrás: cleanLASER CL600 közepes teljesítményű lézer

Lézer típusa: diódával pumpált szilárdtest-lézer (DPSSL)

Lézer hullámhossz: 1064 nm

Lézer működési mód: impulzusos (ns)

Átlagos lézer teljesítmény: 600 W ±5%

Beállító lézer hullámhossza: 658 nm

Beállító lézer teljesítménye: 28 mW

Hűtőrendszer: Beépített víz-víz hűtőrendszer

Kiegészítő hűtő: Cooler ONE Plus Air (léghűtéses)

Szálas kábel típusa: kvarc szálas optikai kábel

Szálhossz: 10 m

Szálgeometria: négyzet alakú

Védőtömlő átmérője: 21 mm

Optikai rendszer: STAMP 25 2D optika

Optikai csatlakozás: 90°

Fókusztávolság: 163 mm

Vezérlőegység márkája: Siemens

Vezérlőegység modellje: SIMATIC S7-1500 PLC

Hajtásrendszer: Siemens 1FK7 szervohajtások

Lineáris tengelyrendszer: 3 tengelyes portálrendszer

Maximális tengelyterhelés: kb. 25 kg

Tengelysebesség (X/Y): >200 mm/s

Kommunikációs interfész: Profinet

Digitális I/O: szabványos

Szoftver: cleanSTUDIO / cleanCONTROL

Ipari PC: 19" rack PC

SSD kapacitás: 256 GB

RAM: 8 GB

Processzor: Intel Core i5 (minimum) vagy azzal egyenértékű

Robot: ABB robot

Fogó: 2 munkadarabos fogó

Szállítószalag-rendszer: Bosch TS2 átviteli rendszer

Betöltőrendszer: kézi munkadarab-hordozó betöltés

Kiszedő szállítószalag hossza: kb. 4,8 m

Elszívórendszer: ULT Maxi Plus

Ventilátor teljesítménye: max. 4 000 m³/h

Maximális nyomás: 3 300 Pa

Szűrőpatronok: 4 × 600 mm

Porhordó tartály űrtartalma: 200 l

Elszívási teljesítmény: 5 kW

Tápfeszültség: 400 V, háromfázisú
