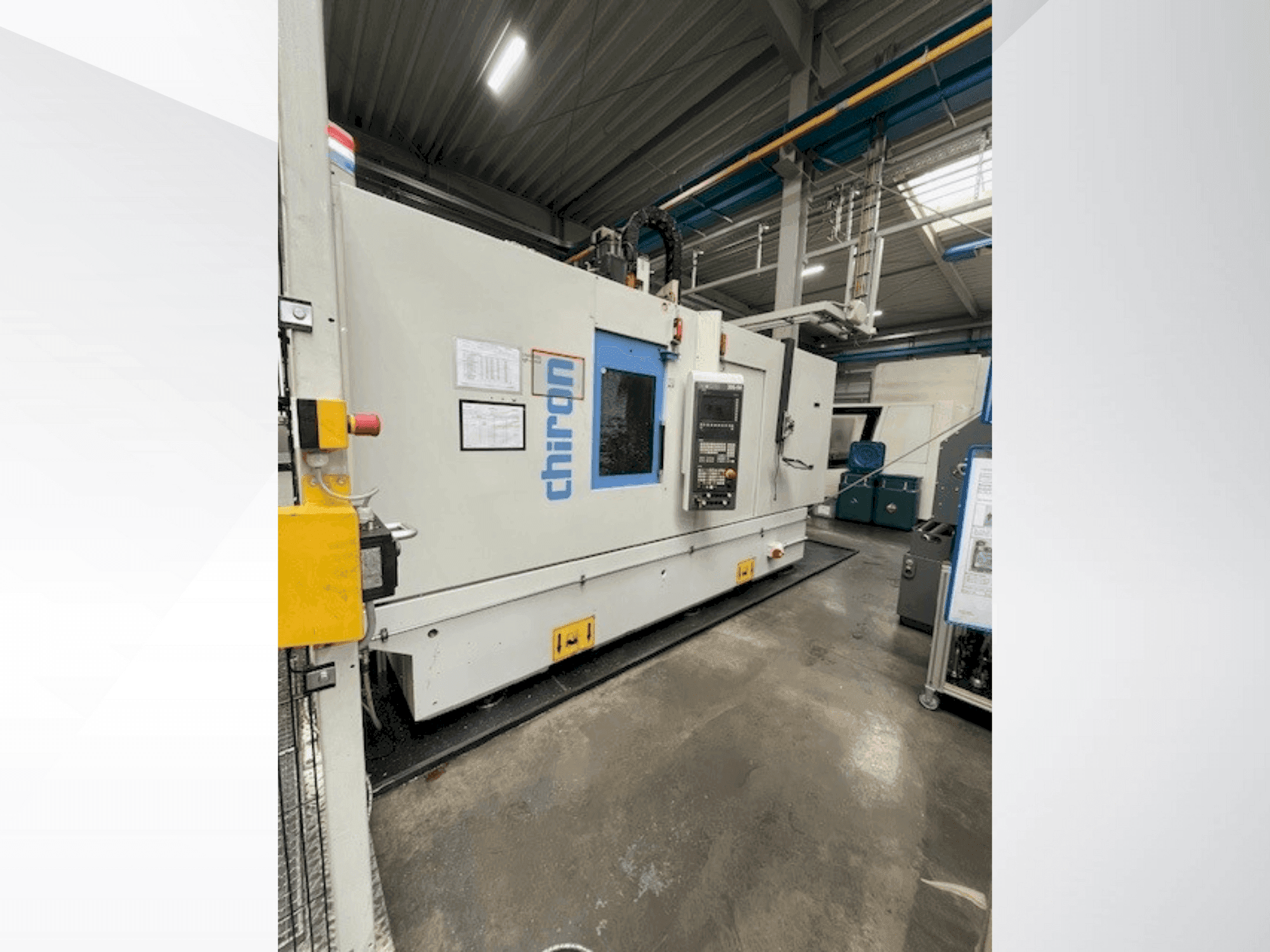

CHIRON - DZ18WDE-MIL-CHI-2018-00001

További berendezések

• - OPCIONÁLIS: robot, teljes cella, beleértve a szállítószalagokat, PLC, fordítóállomás

További információ

A gép előnyei

• A gép műszaki előnyei:
  • - Szerszámpozíciók: 2x35
  • - Szerszám max. Hossza: 380 mm

Extra információ

• - Fröccsenés elleni védelemmel ellátott panel teljesen zárt munkaterülettel/ adagolóajtóval, elektromos védelemmel/ cserélhető biztonsági ablakokkal/ Munkaterület-elválasztó rozsdamentes acél lamellákkal/ Magasság 2340 mm a padlótól, gépvilágítással együtt/ Mini kezelőpanel indító és visszaállító gombbal M61/M62 palettarendszerezéshez/ Integrált munkadarab-cserélő berendezés IWW 0/180°/ optimális forgácsáramláshoz acéllemezből készült középső válaszfallal/ Munkadarab-csere ideje kb. 3,5 másodperc, súlyfüggő, önszabályozó/ öntanuló sebességszabályozásnak köszönhetően./ Szállítási terhelés oldalanként 0 - max. 250 kg/ Max. 120 kg súlykülönbség a két asztaloldal között./ Mindkét asztaloldal előkészítve egy forgóasztal-csomag beszerelésére./ Orsórögzítés és a forgásközéppont/pont közötti távolság /WW minimum 75 mm/ Mozgásutak: X-tengely 630 mm/ Y-tengely 530 mm/ Z-tengely 450 mm/ Tartályöblítő rendszer hűtőfolyadék-csatlakozással/ NC forgóasztal, ATU 200 típus/ Integrált munkadarab-cserélő berendezésbe IWW 0/180°/ Hidraulikus befogással, tartónyomaték 1200 Nm,/ Ismétlési pontosság +5"/ előlappal © 225 mm, központosítással® 60 -0,008,/ Ellencsapágy hidraulikus befogással, tartónyomaték 800 Nm./ A forgóasztal és az ellencsapágy oldalán. Forgási sugár 285 mm/ 7. vagy 5. NC tengely, dugaszolható/ Szabályozott pneumatikus csatlakozás a tömítő levegőhöz/ Szabályozott hidraulikus csatlakozás a befogáshoz./ Forgóátvezetés 2 x 5-utas/ Forgóasztal oldal: 4 x hidraulikus/pneumatikus, 1 x pneumatikus/ 4 x hidraulikus/pneumatikus az ellencsapágy oldalon, 1 x pneumatikus/ Munkaterület - körasztal-hozzárendelés/ AF1 ATU 200 körasztal/ AF2 ATU 200 körasztal/ Duplaorsós orsóház/ 2 főorsómotor orsókkal való befogadására előkészítve/ Orsótávolság az X tengelyen 400 mm/ Főorsóhajtás 2 AC motorral/ Pneumatikus működtetésű, szerszámbefogás-felügyelettel/ 11,0 kW 100%-os munkaciklusnál/ 25,3 kW 15%-os munkaciklusnál/ Sebesség akár 12 000 ford/perc/ Max. nyomaték 140 Nm/ Fúrási kapacitás 2 x 42 mm/ E355 acélban/ Automatikus szerszámváltó/ robusztus, teljesen tokozott felszedőlánc-tárral/ 2 x 35 szerszámpozíció/ HSK-A 63 DIN szerszámszár 69893/ Szerszámszélesség max. 78 mm/ Szerszámszélesség szabad szomszédos pozíciókkal max. 140 mm/ Szerszám hossz max. 380 mm/ Szerszámtömeg max. 8,0 kg (max. tárterhelés 240 kg)/ Szerszámcsere idő kb. 0,9 s (vezérlőrendszertől függ)/ Lefutási idő kb. 2,2 s (vezérlőrendszertől függ)/ Előtolás hajtás X, Y és Z tengelyekhez/ Digitális hajtások közvetlen helyzetmérő rendszerekkel, túlnyomás alkalmazásával/ Gyorsmeneti sebesség 75 - 75 - 75 m/perc/ Tengelygyorsulás 1,0 - 1,4 - 1,6 g/ SIEMENS CNC vezérlés 840D megoldáscsalád/ 10,4"-os TFT színes képernyővel / teljes billentyűzettel / OP010S kezelőpanellel/ 1280 1 (TCU / NCU 720.3, 1 csatorna)/ Felhasználói felület Operate/ NC RAM 3 MB (max. 1 MB elérhető)/ (max. 200 program elérhető)/ DIN 66025 szerinti alkatrészprogramok futtatásához/ CF kártya 8 GB tárhellyel (max. 3 GB elérhető)/ Teljesítménykijelző, üzemórák és munkadarab-számláló a képernyőn, Képernyőkikapcsolás, hozzáférési jogosultság kulcsos kapcsolóval, NC diagnosztika súgó funkcióval, gépdiagnosztika, USB interfész a kezelőpanelen./ Előretekintés dinamikus előrecsatolással, orientált orsóstop, újraindítás a programban, Alprogram technológia magas szintű nyelven és paraméterekkel, Egyidejű programozás, ciklustámogatás, Fúróciklusok G81-G89, fúrási és marási minták, Mérés JOG, M és T funkciókban, Szerszámeltolások geometriához, kopáshoz, 4 tárolható nullponteltolás G54-G57, 30 nullponteltolás G funkciókon keresztül Programozható, Szerszámsugár-korrekció metszéspont-számítással, Letörések és sugarak beillesztése, átmeneti sugarak, Kontúrprogramozás, méretarány, tükrözés, Polárkoordináták, körinterpoláció (teljes kör programozás)./ 3D interpoláció, helikális interpoláció./ A találmánynak köszönhetően friss hanghullámokkal/ Hálózati kábelezés nem tartozék./ Forgácsszállító (lehúzószalag)/ Tartályűrtartalom 200 l/ Szivattyúteljesítmény 250 l/perc 1,4 bar nyomáson/ Hűtőfolyadék tisztítás réselt szűrődobozon keresztül/ Forgácsszállító kidobási magassága 1050 mm/ Forgácsszállító kidobási iránya balra/ 1640 1/ Hűtőfolyadék rendszer TPF 350 / FKA 900/ (iszapot képző anyagokhoz is, pl. szürkeöntvény, GGG, Al Si >/= 12%-kal)/ Tartálykapacitás 900 l/ PB-szivattyú 100 l/perc 2,4 bar nyomáson - 250 l/perc 2,3 bar nyomáson/ Energiatakarékos, frekvenciavezérelt HP szivattyú/ 43 l/perc 20 bar nyomáson - 35 l/perc 70 bar nyomáson/ Vario nyomáscsökkentő szelep 8 programozható nyomásszinttel/ Előre beállítható 20, 30, 40, 50, 55, 60, 65, 70 bar

Fizetés feltételek

• Előre fizetés

• Eszközfinanszírozás
