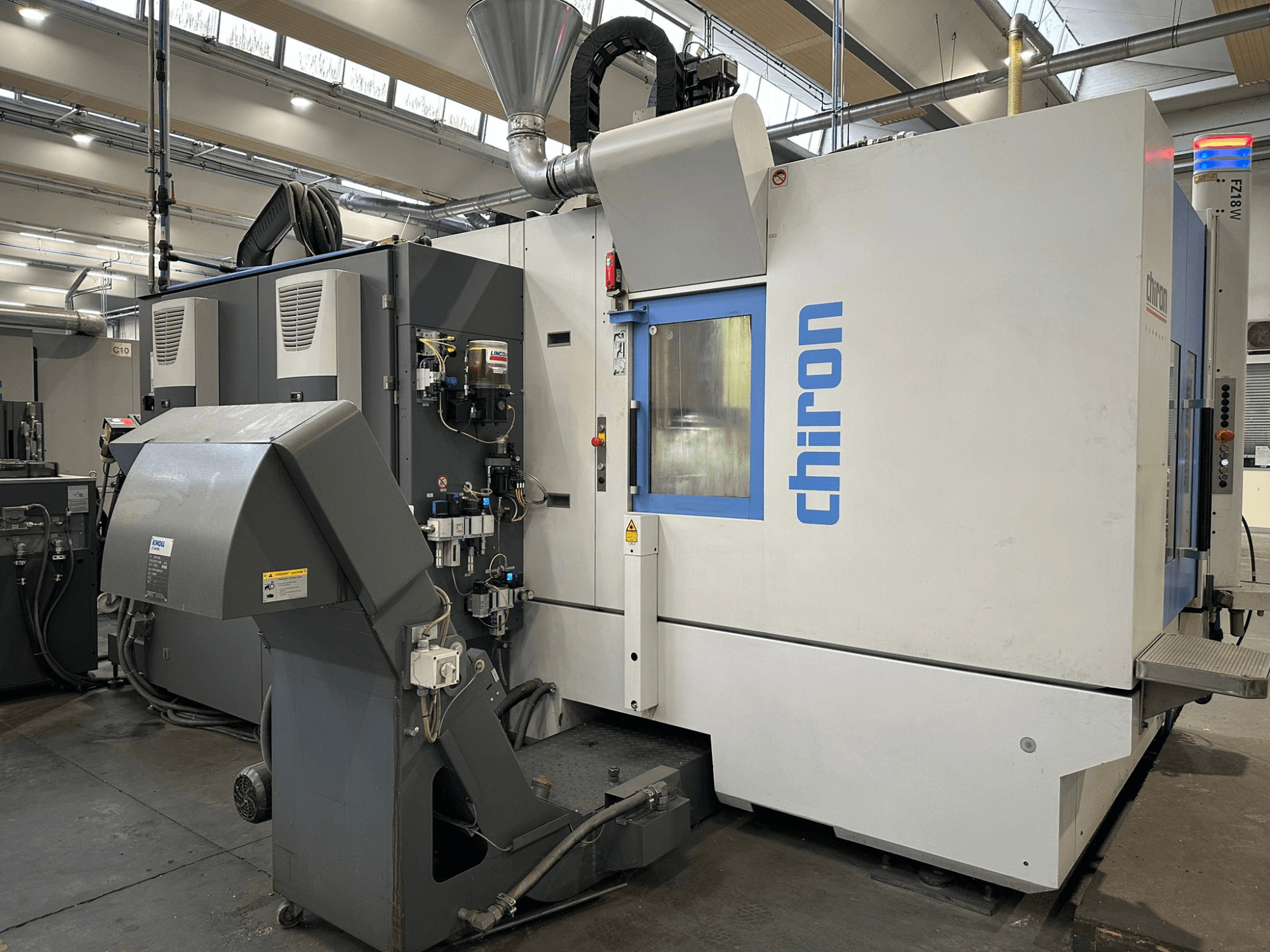

CHIRON - FZ18WIT-MIL-CHI-2019-00002

• A tengelyek száma: + 2 forgástengely a raklapon/forgóasztalon keresztül): 5 (X, Y, Z + 2 forgástengely a raklapon/forgóasztalon keresztül)

• Orsó:

  • AC orsómotor: 7,5 kW (100%-os üzemmód), 22,0 kW (10%-os üzemmód)

  • Maximális nyomaték: 140 Nm

  • Kúp: HSK-A63 (DIN 69893)

  • Fúróteljesítmény: Fúrószerszámok: Ø 42 mm

  • Fúrási kapacitás: Fúrási kapacitás: Fúrószerszámok: Fúrószerszámok M30

  • Marási kapacitás: 500 cm³/perc (E355 acél)

• Szerszámváltó:

  • Típus: Teljesen zárt lánctároló

  • Kapacitás: 70 szerszám

  • Max. szerszám Ø: 78 mm (160 mm szabad szomszédos pozíciókkal)

  • Max szerszámhossz: 380 mm

  • Max: 240 kg

  • Szerszámváltási idő: ~0,9 s

  • Csip-csap idő: ~2,6 s

• előtolási sebességek és dinamika:

  • (X/Y/Z): 75 m/min

  • Gyorsítás: Gyorsulás: 1: 0.6 - 1.2 - 1.4 g

  • Meghajtások: Közvetlen digitális hajtások abszolút mérőrendszerrel

• Gépi funkciók/képességek: A gép funkciói:

  • A munkaterület és a szerelvények automatikus lemosása

  • Automatikus központi zsírozás

  • Hidraulikus egység: 200 bar

  • Sűrített levegő kezelése 0,01 µm-es szűréssel

  • Hűtőegység a gépalkatrészekhez

• Mérés, felügyelet, szoftver:

  • FANUC 3D ütközésvezérlés

  • Szerszámfelügyelet és testvérszerszám-kezelés

• Elektromos és interfészek:

  • Ethernet RJ45, USB, PCMCIA

  • Távoli diagnosztika: CHIRON remoteLine

  • Adatfelügyelet és OEE: CHIRON dataLine

• Megfelelőség: CE

Kiegészítő berendezések (robotok, automatizálás, perifériák)

• Automatizálás/palettázás:

  • Automatikus raklapváltó IWV 0°/180° (váltási idő ~3,5 s)

  • Forgóasztal ATU 200, 2 egység

    • Pozícionálási pontosság/ismételhetőség: ±5″.

    • Maximális szorítónyomaték: 1 200 Nm

    • Maximális terhelés oldalanként (APC): 250 kg

    • Max. súlykülönbség a raklapok között: 0 kg

• Hűtőfolyadék- és forgácskezelés:

  • Hűtőfolyadék: Átmenő orsóhűtés (előfeszítés)

  • Nagynyomású hűtőfolyadék-rendszer 30 barig

  • Hűtőfolyadék-szűrés: Dobszűrő TPF 350 S (50 µm)

  • forgácsszállító: Csuklós szalag

  • Hűtőfolyadék-tartály: 230 l

  • Szivattyú: 250 L/min @ 1,4 bar

• Szondás/szerszámvezérlés:

  • Renishaw RLP40Q szonda (előfeszítés)

  • Lézeres szerszámtörés-ellenőrzés (Single F1000)
