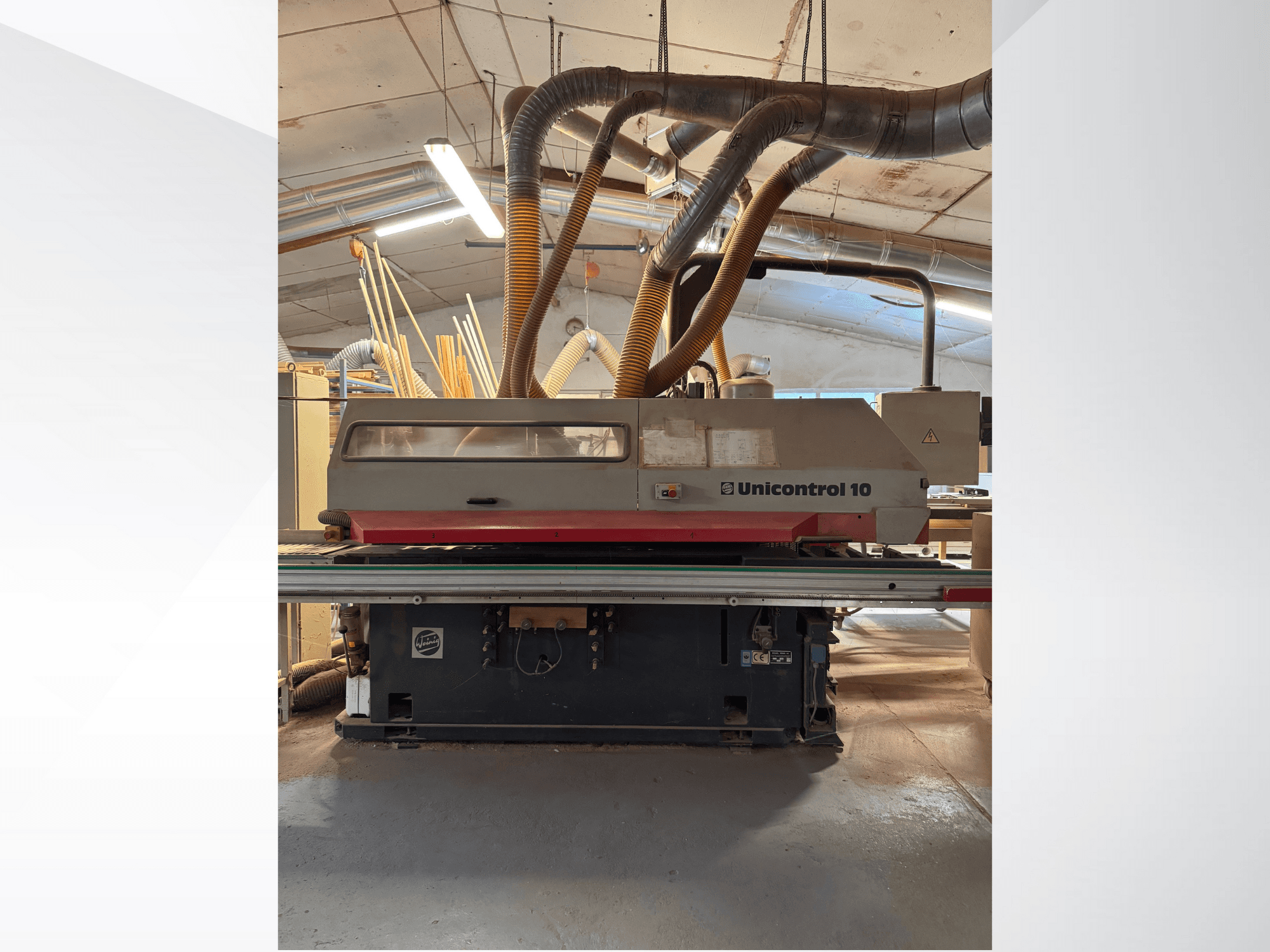

WEINIG / DIMTER - Weinig Unicontrol 10-5DE-MIL-WEI-1998-00001

• Kapacitások

  • Munkaszélesség: 40-220 mm

  • Munkamagasság (hosszirányú megmunkálás): 40-100 mm

  • Munkamagasság (keresztirányú megmunkálás): 40-100 mm (ellenfa magassága 80 mm)

  • Munkadarab hossza (hosszirányú megmunkálás): min. 220 mm + 2 x tönk hossza

  • Munkadarab hossza (keresztben): min. 275 mm + 1 x tüskehossz 320 mm szerszámátmérővel

• előtolás (keresztmegmunkálás)

  • Motorteljesítmény: 0,3 kW

  • előtolási sebesség: 3-25 m/perc

  • Munkadarab rögzítés: 2 rögzítő karom

  • Hosszmegállító: skálával és leolvasó nagyítóval a keret vagy a szárny külső méreteihez

  • Számláló: pneumatikusan óraműves, 4 pozíció (nem stúdióablakoknál), max. famagasságig. 80 mm

  • Dupla alkatrészcsomag: egy- vagy kétrészes adagolás, keresztirányú szétválasztással és visszatartó rendszerrel

    • 1. darab (a megállón fekvő) fa szélessége: 55-90 mm

    • 2. darab fa szélessége: 130 mm

• előtolás (hosszirányú megmunkálás)

  • Motorteljesítmény: 2,2 kW

  • előtolási sebesség: 4-18 m/perc (frekvenciaváltóval fokozatmentesen szabályozható)

  • Távolság az előtoló görgők között: 100/120 mm

  • előtolóhenger szélessége: 30/50 mm

  • adagolóhenger átmérője: 95 mm

• Megmunkáló egységek

  • Keresztvágó fűrész

    • Motorteljesítmény: 3 kW

    • Orsó átmérő: 40 mm

    • Orsó fordulatszáma: 2800 rpm

    • Szerszámlendítés: max. 400 mm

    • Tengelyirányú beállítás: pneumatikusan, 4-szeres revolverrel szemben

  • 1. orsó csapszeggel és horonnyal

    • Motorteljesítmény: 11 kW

    • Orsó átmérő: 50 mm

    • Orsó fordulatszáma: 3250 rpm

    • Szerszámlendítés: max. 320 mm

    • Szerszámbefogási hossz: 320 mm

    • Tengelyirányú beállítási tartomány: 240 mm

    • Szerszámok száma: 80 mm-es szerszámok száma: 4 x 80 mm

    • Tengelyirányú beállítás: hidraulikus

  • 1. profilozó orsó

    • Motorteljesítmény: 11 kW

    • Orsó átmérője: 50 mm

    • Orsó fordulatszáma: 6000 rpm

    • Szerszámátmérő: max. 232 mm

    • Szerszám nulla lengőkör: 130-140 mm

    • Szerszám befogási hossza: 320 mm

    • Tengelyes/radialis beállítási tartomány: 240/80 mm

    • Szerszámpozíciók száma: 4 x 80 mm

    • Tengelyirányú beállítás: hidraulikus

  • 2. profilozó orsó

    • Motorteljesítmény: 11 kW

    • Orsó átmérője: 50 mm

    • Orsó fordulatszáma: 6000 rpm

    • Szerszámátmérő: max. 232 mm

    • Szerszám nullkör: 130-140 mm

    • Szerszám befogási hossza: 320 mm

    • Tengelyes/radialis beállítási tartomány: 240/80 mm

    • Szerszámpozíciók száma: 4 x 80 mm

    • Tengelyirányú beállítás: hidraulikus

  • Mechanikus orsófékek

    • Profilozó orsó(k)hoz

    • Keresztvágó fűrészhez és profilozó/fűrészelő egységhez

  • Profilmaró egység (vízszintes, felső; az utolsó profilozó orsó előtt)

    • Radiálisan indexelt: 2 pozíció

    • Axiálisan indexelt: 2 pozíció

    • Motorteljesítmény: 3 kW

    • Orsó átmérő: 40 mm

    • Orsó fordulatszáma: 5850 rpm

    • Szerszámlendítés: 130 mm

    • Szerszámbefogási hossz: 40 mm

    • Tengelyirányú beállítási tartomány: 52 mm

    • Radiális beállítási tartomány: 125 mm

  • Profilmaró egység (függőleges, jobbra; a gép végén)

    • Radiálisan indexelt: 2 pozíció

    • Axiálisan indexelt: 2 pozíció

    • Motorteljesítmény: 3 kW

    • Orsó átmérő: 40 mm

    • Orsó fordulatszáma: 5850 rpm

    • Szerszámlendítés: 210 mm

    • Szerszám befogóhossz: 160 mm

    • Tengelyirányú beállítási tartomány: 90 mm

    • Radiális beállítási tartomány: 100 mm

  • Hosszú gyalufogazó és hornyoló orsó (640 mm szerszámbefogó hossz, 320 mm-es orsó helyett)

    • Motorteljesítmény: 15 kW

    • Az orsó fordulatszáma: 2925 rpm

    • Szerszámpozíciók száma: 8 x 80 mm

    • Tengelyirányú beállítási tartomány: 560 mm

Kiegészítő felszerelés

• Lézer-vezetőfény a keresztvágó fűrészhez a szelvény felismeréséhez

• Stúdióablak-berendezés

  • +/- 60°-os elforgatható hosszmegállító elektronikus digitális kijelzővel és pneumatikus rögzítéssel

  • Csúszó ellenléc

  • Speciális nyomás ferde alkatrészek gyártásához

  • Korlátozás: fa vastagsága max. 120 mm

  • -60°-ban: munkadarab szélessége max. 110 mm, 80 mm-es csapszeghosszúsággal, vagy max. 150 mm ellenprofilokkal

• Marási csomag

  • Szinkronizáló berendezés automatikus merítéssel (az 1. profilozó orsón)

  • Tartósín csúszószíjjal

  • Magas/alacsony órajelű előtoló görgő a 2. profilozó orsóig a marási útvonal lerövidítéséhez

  • Szoftverbővítés 100 szabadon programozható marási típussal

• Két tengelyirányban óraművel ellátott előtológörgő mindkét profilozó orsóval szemben a keskeny, rövid alkatrészek gyártásához

• Sorköz-vezető

  • Automatikusan óraműves vezető rúd az ütközőben a rúdgyártáshoz

  • Fentről vezérlő rúd a gép végében lévő függőleges-jobb profilmaró egység területén lévő rúdtartó rúd

• Elektronikus magasságállítás az előtoláshoz elektronikus digitális kijelzővel

• Automatikus esztergálási rendszer egyszemélyes üzemeltetéshez, szállítószalaggal együtt be
