Weiler - E50x2000DE-TUR-WEI-2008-00001

• Vezérlőrendszer: Siemens Sinumerik 810D-vel.

• Középponti távolság: 2000 mm

• Középpont magasság: 280 mm

• Ágy fölé forduló ágy: 570 mm

• Keresztcsúszda átfordulása: 340 mm

• Keresztcsúszda mozgása: 340 mm

• Ágyneműcsúszda-vezető hossza: 560 mm

• Orsófej: DIN 55025, 8-as méret

• Orsó furata: 83 mm

• Főorsó belső kúpossága: Metrikus 90

• Főhajtási teljesítmény: 20 kW (60%-os üzemi ciklus); 17 kW (100%-os üzemi ciklus)

• Maximális orsónyomaték: 1600 Nm

• Fordulatszám-tartomány:

  • Fogaskerékfokozat 1: 1-625 fordulat/perc

  • 2. fokozat: 4-2500 fordulat/perc

• Farokfűrész átmérője: 80 mm

• Farokfutófejsze löket: 200 mm

• Farokfűrész kúpossága: Morse-kúp 5

• Szerszámtartó rendszer: Multifix C méret vagy Parat 3 méret

• Elérhetőség: a gép hamarosan rendelkezésre áll

• Felújítás: 2026-ban lesz teljesen felújítva.

  • Az összes ágyvezetés edzése és köszörülése; a farokfutó-vezetések köszörülése.

  • A teljes ágy- és keresztcsúszda-szerelvény nagyjavítása (az összes vezetőpálya köszörülése/koptatása).

  • Az ágycsúszda csúszóbélés felújítása

  • A kulcspályák és az alsó vezetők felújítása vagy újbóli bélése

  • Szerszámrendszer telepítése konzolra (Multifix C vagy Parat Gr.3)

  • A teljes orsóház-egység nagyjavítása

  • Főorsó újracsiszolása (belső/külső kúp és homlokfelület)

  • A főorsó csapágyainak felújítása

  • X-tengelyes golyóscsavaros meghajtás felújítása a csapágyakkal együtt

  • A Z-tengely golyóscsavaros meghajtás felújítása a csapágyakkal együtt

  • A farokcsapszeg és a furat nagyjavítása; az orsó és az anyacsavar cseréje

  • Az összes vezetőpálya-törlő felújítása

  • Az összes meghajtószíj cseréje

  • A főorsó motorjának tisztítása és tesztelése

  • A meglévő biztonsági berendezések felújítása

  • A meghibásodott forgó-, billenő- és végálláskapcsolók cseréje

  • Az orsó és a kézikerék kódolóinak cseréje

  • A központi kenőegység tisztítása és tesztelése

  • A mozgó kábelek és a hűtőfolyadéktömlők cseréje a munkaterületen/a monitorhoz

  • A membrános billentyűzet (monitor) cseréje

  • Az energialáncok felújítása

  • Festés szabványos színekben (szabványos textúra)

  • DGUV és nagyfeszültségű vizsgálat vizsgálati jegyzőkönyvvel

  • A gép paramétereinek/szoftverének adatmentése

  • Geometriai átvételi vizsgálat a DIN 8605 szerint

Kiegészítő berendezések

• forgácsszállító: használt egység tartozék

• Opcionális tartozék: további forgácsszállító áll rendelkezésre

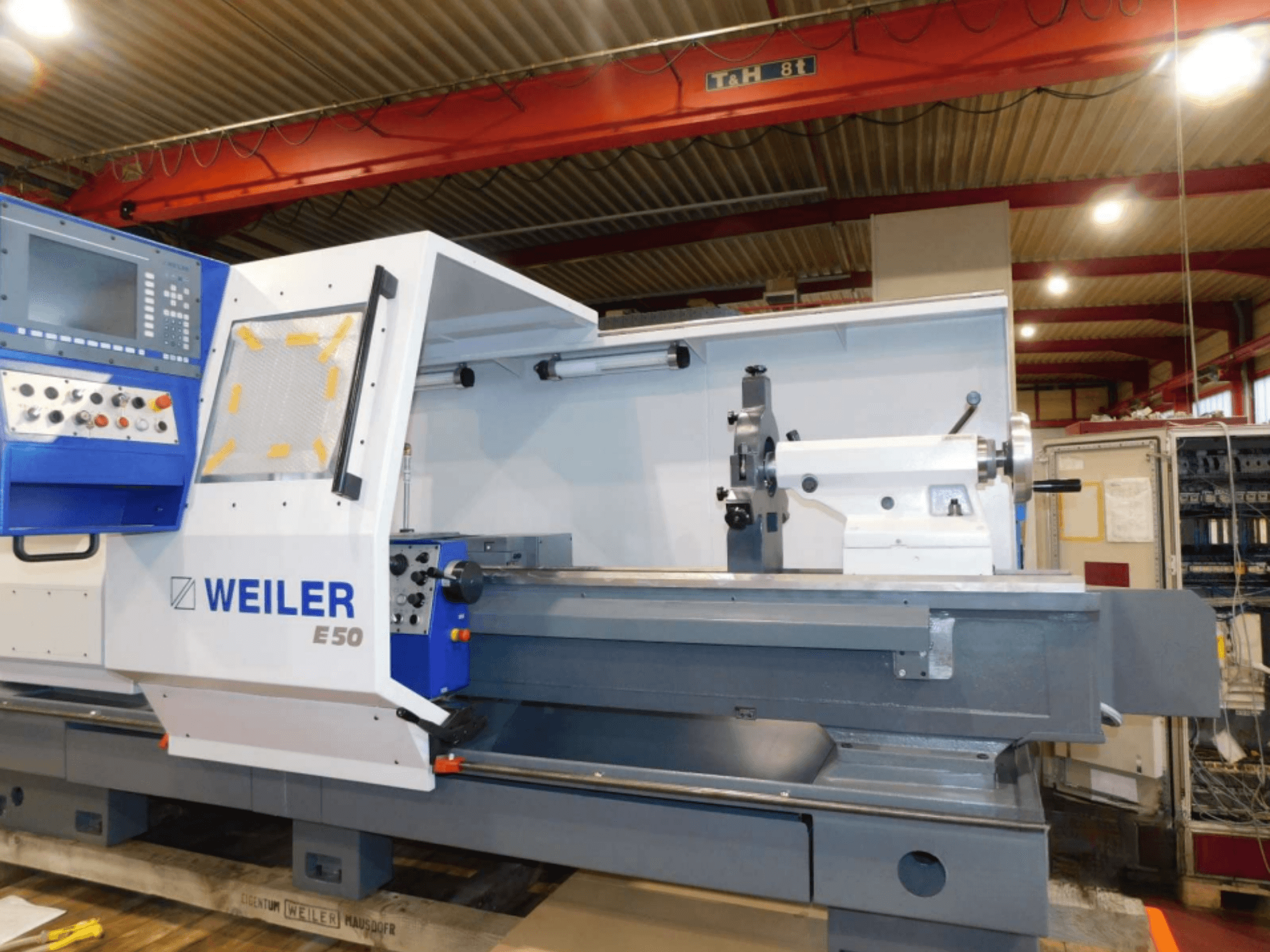

A gépet júliusban fogják felújítani, a képek csak a képeket mutatják, hogy hogyan fog kinézni.
