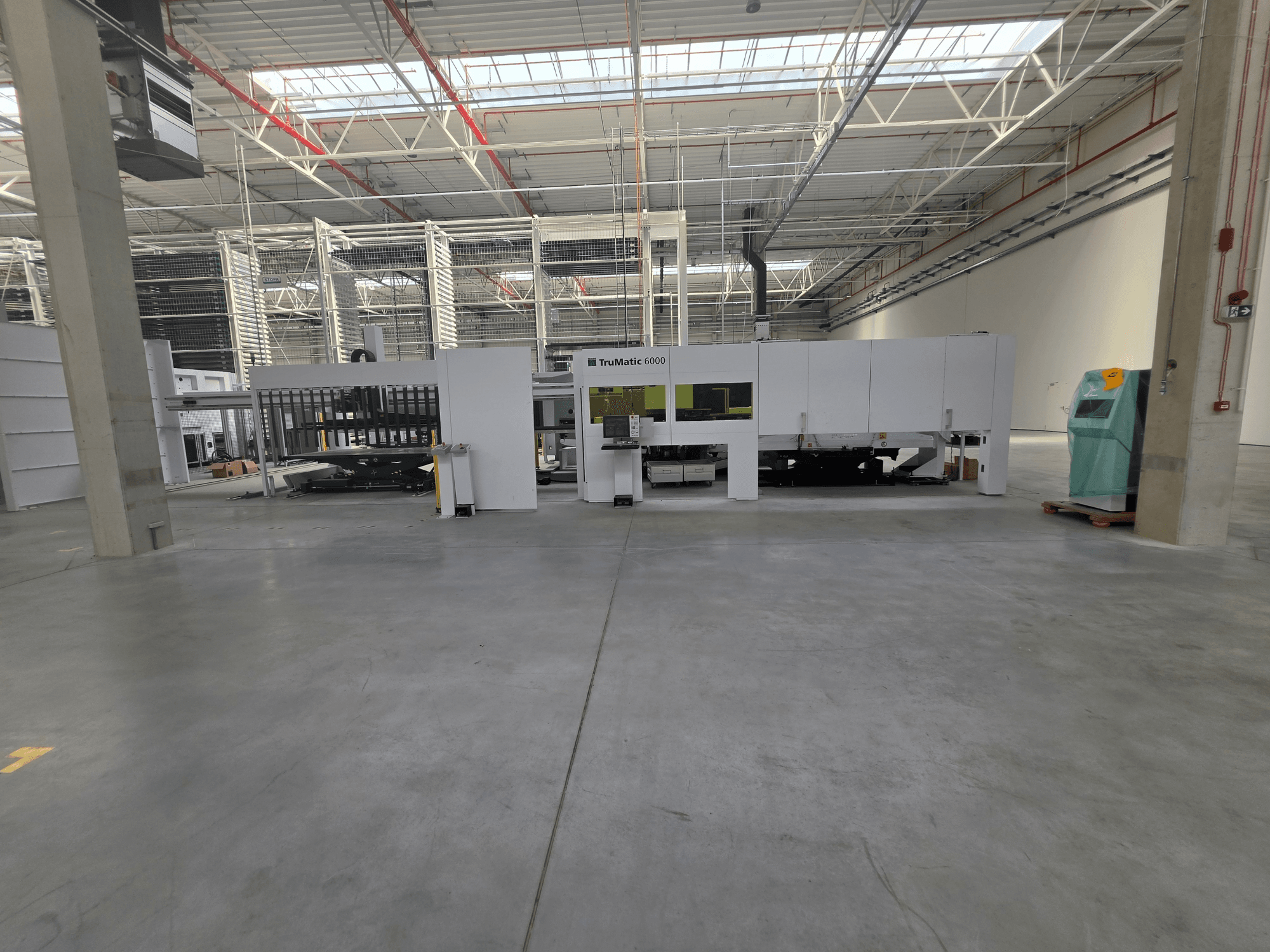

TRUMPF - TruMatic 6000-1600 fiberPL-PUN-TRU-2022-00001

• Lézerforrás: TruDisk 3001 szilárdtest-lézer, 3 000 W, száloptikás sugárvezetés (10 m), kompakt vágófej, ütközésvédelem, védőüveg, zárt sugárvezetés, programozható vágógáz-nyomás

• Vezérlés/operációs rendszer/interfész: Rexroth IndraMotion MTX CMP70; Windows Embedded; 17 hüvelykes érintőképernyő; 4 GB programmemória; 320 GB HDD; USB; RJ45 10/100 Mbit/s; internetes távszerviz; integrált technológiai adatbázis; NC-programkezelés; gyártástervezés; automatikus gépleállítás; hálózati csatlakozás programozási/gyártási rendszerekhez

• Munkaterület:

  • Lyukasztás (átpozícionálás nélkül): 3 050 x 1 550 mm

  • Lézervágás (átpozícionálás nélkül): 3 050 x 1 550 mm

  • Kombinált (átpozícionálás nélkül): 2 500 x 1 550 mm

  • Kombinált (átpozícionálással): 3 050 x 1 550 mm

  • Maximális lemezvastagság: 6,4 mm; Maximális munkadarab-súly: 230 kg

  • Maximális alkatrészméret szárnyakkal: 500 x 500 mm (lézer) / 500 x 500 mm (lyukasztás); csúszdán keresztül: 80 x 50 mm

• Tengelyek/teljesítmény:

  • Hajtások: Karbantartásmentes AC szervomotorok (X/Y/C); elektrohidraulikus lyukasztófej

  • Maximális sebességek: X 90 m/perc; Y 90 m/perc; egyidejű 108 m/perc; C-tengely 330 fordulat/perc (lyukasztás/menetvágás)

  • Frekvenciák: Maximális lyukasztás E=1 mm-nél: 917 ütés/perc; jelölés: 2 800 ütés/perc

  • Pontosság: Pa ±0,1 mm; Ps ±0,03 mm; legkisebb lépés 0,001 mm

• Lyukasztó egység:

  • Erő: 180 kN; elektrohidraulikus fej; forgó, egyállomásos szerszámtartó

  • Szerszámkerület: lyukasztás 76,2 mm; menetformázás 101,6 mm; opcionálisan 110 mm

  • Cserélési idő: alap 3,2 s; MultiTool 0,3 s

  • Magazin: 25 lineáris pozíció; alapfelszereltségben 22 szerszám; MultiTool használatával akár 220

  • Szorítók: 3 hidraulikus; teljesen forgatható szerszámok; programozható nyersdarab-tartó; szerszámhossz-kompenzáció; lyukasztó kenés; forgácskivonás automatikus csőürítéssel és töltöttségi szint becsléssel; löket-számláló; szerszámkenőanyag-szint figyelés; WhisperTools kompatibilis

• Formázási/lyukasztási funkciók:

  • MultiTool; MultiBend; menetformázás (M2,5–M10); felületi jelölés/dombornyomás; függőlegesen mozgatható szorítók

  • Max. MultiBend: szélesség 55 mm; magasság anyaggal együtt 25 mm; szög legfeljebb 90°

  • Automatikus menetformázási kenés; menetszámláló

• Lézervágási képesség (max. vastagság):

  • Lágy/szerkezeti acél: legfeljebb 6 mm (O2 vagy N2)

  • Rozsdamentes acél: legfeljebb 6 mm (N2)

  • Alumínium: legfeljebb 5 mm (N2)

• Lézerfunkciók: NitroLine; FocusLine; FastLine; FlyLine; ControlLine; forgácsfelismerés; kilökőhenger a lézerrel vágott alkatrészekhez; lézeres eseménynapló; automatikus vágófej-magasságbeállítás

• A gép alapfelszereltsége és biztonsági berendezései:

  • Merev, C-alakú hegesztett váz; koordináta-vezető rendszer; lineáris szerszámtár

  • 3 hidraulikus szorító; programozható újrapozicionálás; lábkapcsoló a szorítók bezárásához

  • Sugárzásvédelem a vágófejnél; két 500 x 500 mm-es alkatrész-szelep érzékelőkkel

  • Gömbös asztalok; két készalkatrész-tartály; forgácstartály

  • Kompakt porelszívó és szűrőegység

  • Víz-levegő hűtőegység (gép és lézer)

  • Kezdeti hidraulikaolaj-töltés

  • Két szintű biztonsági fényfüggönyök; gyors hajtásleállítás; védelem a szétszóródó lézersugárzás ellen

  • Jobb oldali belső pozicionáló csap; CE-jelölés és megfelelőségi nyilatkozat

Kiegészítő felszerelés

• Intelligens lyukasztó-figyelés

  • Az utolsó lyukasztási művelet optikai figyelése; a lyukasztószerszám törésének észlelése; automatikus ellenőrzés a szerszámcsere előtt

• Kiegészítő/fejlett rögzítés

  • Kiegészítő szorítók vékony lemezekhez; egyenként nyitható szorítók; függőlegesen mozgatható szorítók (max. függőleges lökethossz 12 mm); optikai érzékelővel ellátott, automatikusan záródó szorítótartó

• Pneumatikus nyersdarab-tartó

  • Két pneumatikus henger (a lyukasztófej bal és jobb oldalán); a behelyezett szerszámtól függetlenül működik

• Vékony lemezek megmunkálására szolgáló csomag

  • Kefés asztalok érzékeny anyagokhoz; függőlegesen mozgó támasztóasztal-golyók; kis alkatrészek kifújására szolgáló szerszámok; lemez kidudorodás-érzékelés

• Forgácsszállító

  • Automatikus forgácsszállító; billenő forgácstároló a hosszabb felügyelet nélküli üzemidő érdekében

• SheetMaster 3000 x 1500 mm (AK04) – automatikus lemezbetöltés/kivétel

  • Maximális lemezméret: 3 000 x 1 500 mm; minimális méret: 600 x 370 mm; vastagság: 0,5–8 mm; maximális lemezsúly: 230 kg

  • Maximális sebességek: X 180 m/perc; Z 30 m/perc; karbantartásmentes digitális szervohajtások

  • Párhuzamos betöltés/kiküldés; lemezek elválasztása; pozicionálási támogatás; lézerrel vágott alkatrészek felügyelt kiküldése; szkennerrel felügyelt terület

• GripMaster 3000 x 1500 mm – automatikus vázeltávolítás

  • Max. vázméret 3 000 x 1 500 mm; vastagság legfeljebb 8 mm; súly legfeljebb 230 kg

  • Maximális halommagasság 230 mm; a vázhalom súlya legfeljebb 2 000 kg

  • Érzékelővel felügyelt fogók; automatikus rakásképzés; billenő vázraklap; eltávolítás szinte párhuzamosan a következő lemez betöltésével

• Kettős sínes kocsi rendszer – nagy formátum

  • Kettős be- és kirakó kocsik; maximális be-rakási tömeg 3 000 kg; maximális ki-rakási tömeg 3 000 kg

  • A kocsi felső széle 747 mm; alsó széle 290 mm; euró-raklap be- és kirakási magassága legfeljebb 200 mm (felső/alsó)

  • Kétszeres nyersanyag-kapacitás; kétféle anyag ellátása; megnövelt késztermék-kapacitás

  • Alkatrész-válogatás támogatása a SheetMaster segítségével; kézi kocsi be- és kirakás a gyártással párhuzamosan

  • Alakítható sínek; süllyesztett vagy padlóra szerelt konfigurációk

• Raktározási integráció

  • Raktározási interfész; automatizált csatlakozás az anyagraktárhoz

  • TruStore és STOPA integráció; TC-CELL / TruTops Fab Module raktárcsatlakozás

  • Automatizált gyártás/anyagáramlás; nyers/kész lemezadatok cseréje

  • A raktárhoz kapcsolt biztonsági rendszer; kiegészítő fényvédő terület; biztonsági kerítés, ahol szükséges

• Szerszámok és szerszámelőkészítés

  • RTC kazetták, beleértve a szerszámlemezeket; könnyű; nagy gyorsulásra képes; a nehéz szerszámok biztonságos rögzítése; ergonómikus fogantyú

  • QuickSharp szerszámcsiszoló rendszer automatikus szerszámhossz-méréssel; alkalmas lyukasztók és WhisperTools újracsiszolására; meghosszabbítja a szerszámok élettartamát

  • QuickSet lyukasztó beállító/mérőrendszer: lyukasztó/szerszámtányér hézagellenőrzés; lyukasztó hosszúságmérés; csiszolási mennyiség meghatározása
