Ez a 4s TAJMAC-ZPS H40 TREND vízszintes megmunkálóközpont 2015-ben készült. Az orsó fordulatszám-tartománya 40 - 10 000 fordulat/perc, valamint a 45 szerszám befogadására alkalmas automatikus szerszámcserélő biztosítja a hatékony működést. Az 50 m/perc gyorsjárati sebességgel és a 360°-os forgótányér-indexálási tartományával ez a gép sokoldalú megmunkálási lehetőségeket kínál. Fontolja meg a lehetőséget, hogy megvásárolja ezt a TAJMAC-ZPS H40 TREND vízszintes megmunkálóközpontot. További részletekért vegye fel velünk a kapcsolatot.
Áttekintés
- márka: TAJMAC-ZPS
- év: 2015
- MODELL: H40 TREND
- alkalmazási típus: marás
- Helyszín: Magyarország
- géptípus: Vízszintes megmunkálóközpont
- Elérhető ettől: 20/02/2026
- vezérlőegység márkája: HEIDENHAIN
Műszaki információk - TAJMAC-ZPS H40 TREND

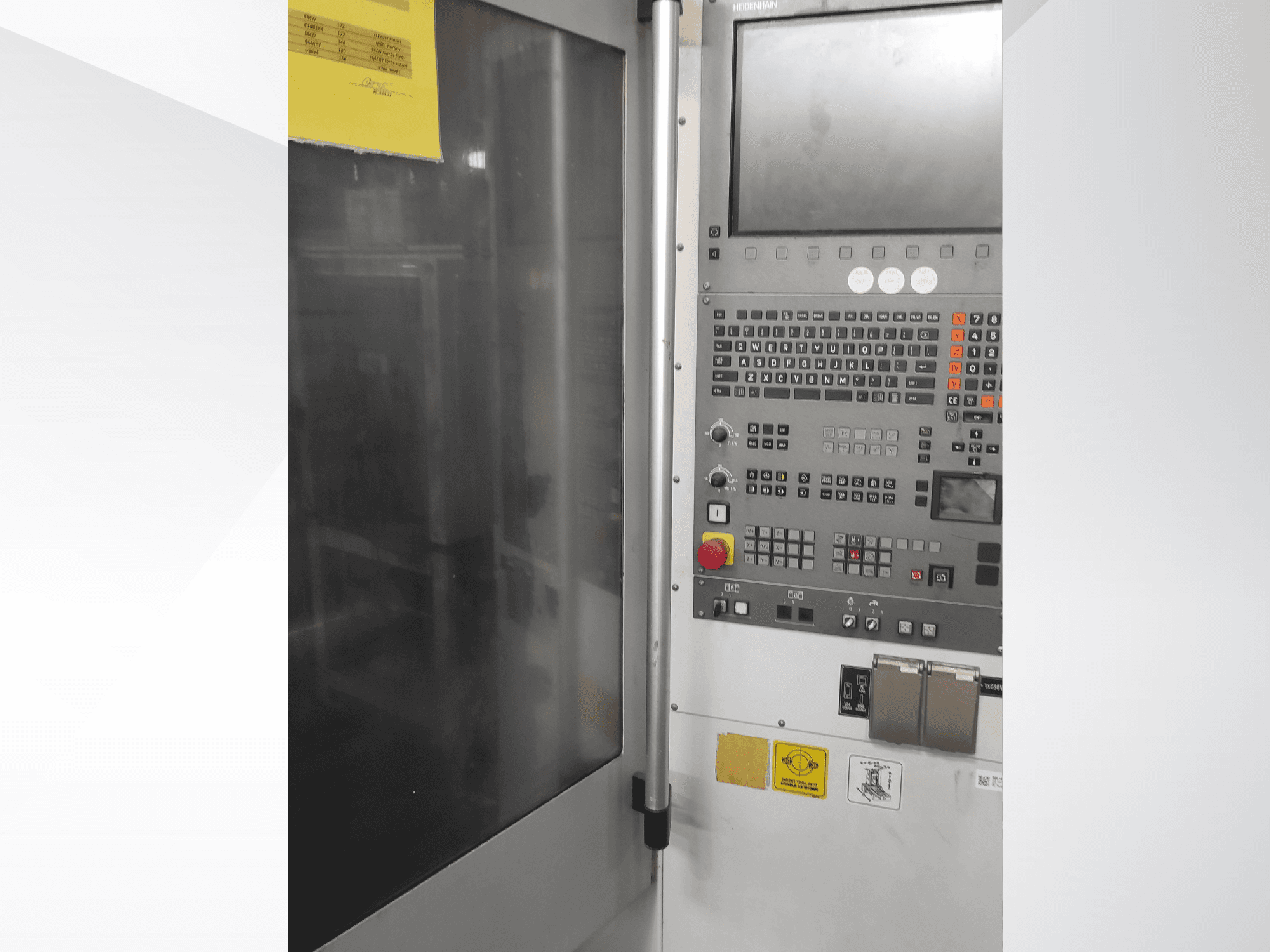

Vezérlőegység
- Vezérlő márka: HEIDENHAIN
- Vezérlő modell: iTNC 530
Méretek
- Gép magassága: 2242 mm
- Gép hossza: 4177 mm
- Gép súlya: 8600 kg
- Asztal szélessége: 2170 mm
Mozgás
- Tengelyek száma: 3
- X-tengely útja: 560 mm
- Y-tengely útja: 510 mm
- Z-tengely útja: 560 mm
Műszaki specifikáció
- Max. Tool Weight: 7 kg
- orsósebesség: 10000 RPM
- Kúpméret: SK 40
További információ
B tengely (asztal indexelési tartománya): 360°
Távolságok:
130-690 mm: az orsó és a forgóasztal tengelye között
Az orsó tengelye a raklap rögzítőfelületéhez: 80-590 mm
Padló a raklapfelülettől: 950 mm
előtolási sebességek:
X/Y/Z előtolás: 0-15 m/min (50 m/min-ig programozható)
Gyorsmenet X/Y/Z-ben: 50 m/perc
Gyorsulás X/Y/Z-ben: 5 m/s²
Forgóasztal indexelési idő:
0-90°: 3,2 mp
0-180°: 4,6 mp
0-270°: 5,5 mp
0-360°: 6,7 mp
Pontosság (VDI/DGQ 3441):
Közvetlen mérőrendszer: X/Y/Z 0,008 mm pozicionálás; X/Y/Z 0,005 mm ismételhetőség
Közvetett mérőrendszer: X/Y/Z pozícionálás 0,010 mm; X/Y/Z ismétlési pontosság 0,006 mm
Orsó:
Hajtómű: Szalag
Folyamatos nyomaték (S1): 90 Nm
Nyomaték túlterhelésnél (S6-40%): 127 Nm
Automatikus szerszámváltó:
Kapacitás: 45 szerszám
Szerszámkeresés: Mindkét irányba
Szerszám-szerszám idő: 3,5 mp
Maximális szerszámátmérő: 85 mm (szomszédos szerszámokkal), 125 mm (szomszédos szerszámok nélkül)
Max. szerszámhossz: 300 mm
Maximális össztömeg a szerszámváltóban: 200 kg
Kiegészítő felszerelés
Automatikus raklapváltó (APC):
Raklapok száma: 2
Raklapcsere ideje: 10 mp
Raklap súlya: 90 kg
Hűtőfolyadék-szűrő egység: TECNIMETAL (súly hűtőközeg nélkül: 280 kg)
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
