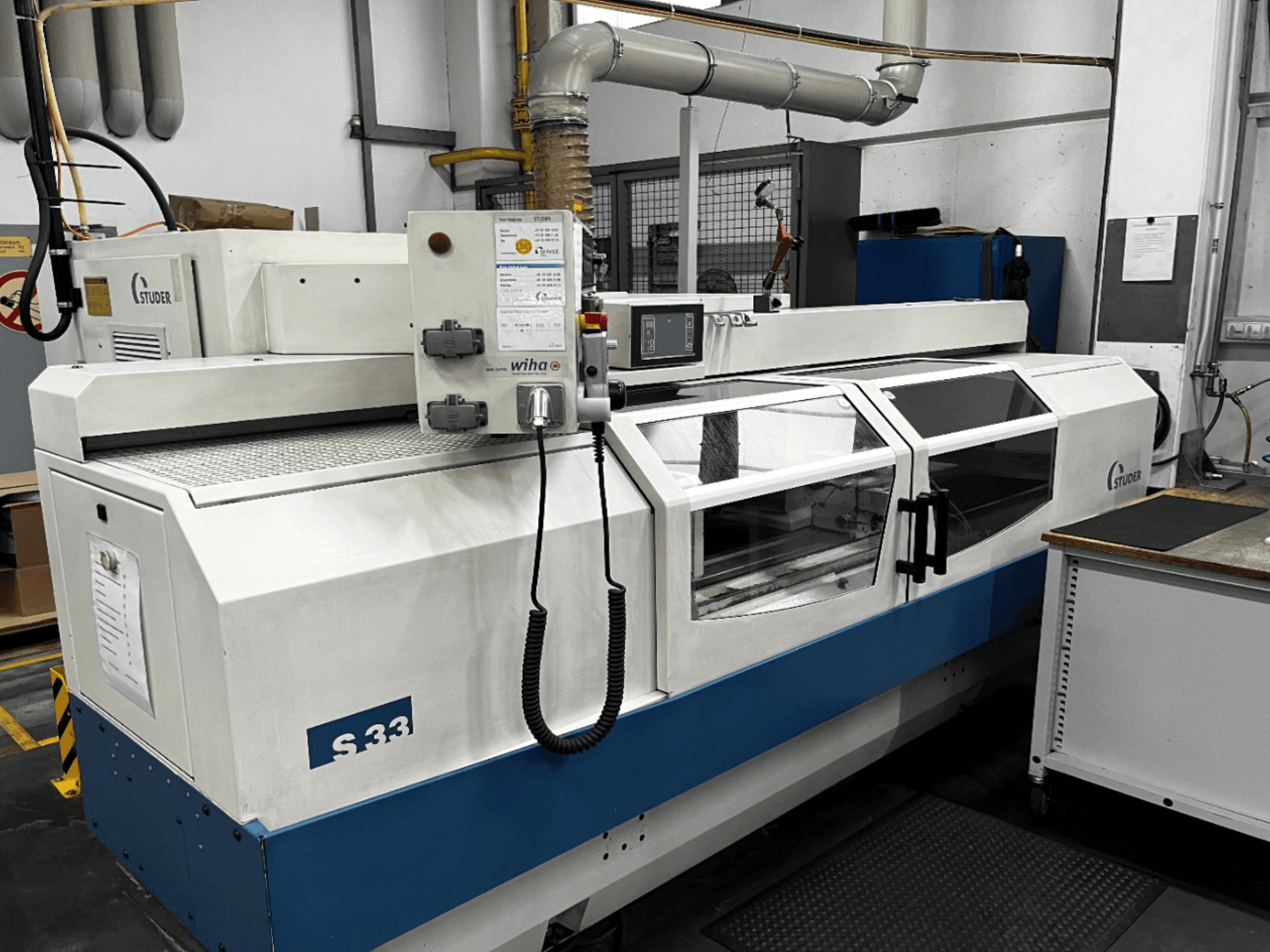

STUDER - S33 CNCDE-GRI-STU-2004-00001

• Középpontok közötti távolság 1000 mm

• Középpont magassága 175 mm

• Max munkadarab hossza 1000 mm

• Max. munkadarab átmérő 175 mm

• Max munkadarab súlya 120 kg

• Munkadarab súlya a központok között max. 80 kg (1000 mm)

• A munkadarab súlya a központok között max. 120 kg (650 mm)

• Forgatható munkaasztal ±8,5°

• Gránit gépágy S103

• X-tengely elmozdulás 285 mm

• Z-tengely elmozdulás 1000 mm

• Programozható előtolási sebesség 0,001-5000 mm/perc

• Közvetlen mérőrendszer X-tengely felbontás 0,0001 mm

• Közvetlen mérőrendszer Z-tengely felbontás 0,0001 mm

• Köszörülő orsófej elfordítási tartomány 0°-30°

• Csiszolókorong átmérő max. 500 mm

• Csiszolókorong szélessége 63 mm

• Köszörűtárcsa furata 203,2 mm

• Köszörűorsó átmérője 73 mm

• Köszörűorsó motorteljesítmény 7,5 kW

• Az orsó fordulatszáma 3200 rpm

• Munkafej-orsó furata 30 mm

• Munkafej meghajtó teljesítménye 3 kW

• Kerekítési pontosság legalább 0,0004 mm

• Farokcsapszeg átmérője 50 mm

• Farokcsapágy kúp MK3

• Hidraulikusan működtetett farokcsapszeg

• Pneumatikus farokállmozgatás

• Tápellátás 400 V ±10%

• Frekvencia 50 Hz ±1 Hz

• Vezérlőfeszültség 24 V DC

• CNC-vezérlés Fanuc 21i-TB

• Program memória 64 kB

• Programkapacitás 125 program

• Hűtőfolyadék-rendszer emulzióhoz

• Hűtőszivattyú teljesítménye 40 l/min 3 bar nyomáson

• Papírszalag-szűrő kapacitása 375 liter

• Szűrőszövet szélessége 1000 mm

• Páraelszívó kapacitás 1800 m³/h-ig

• A gép méretei 3,5 m x 3 m x 2,2 m

• A gép súlya 4000 kg

• A gép világítása 24 V 36 W

• Kihasználtság 40%

Kiegészítő berendezések

OPCIONÁLIS felár ellenében

• 9x karima

• 1x Studer alátámasztás védőburkolattal

• Bálázó berendezés
