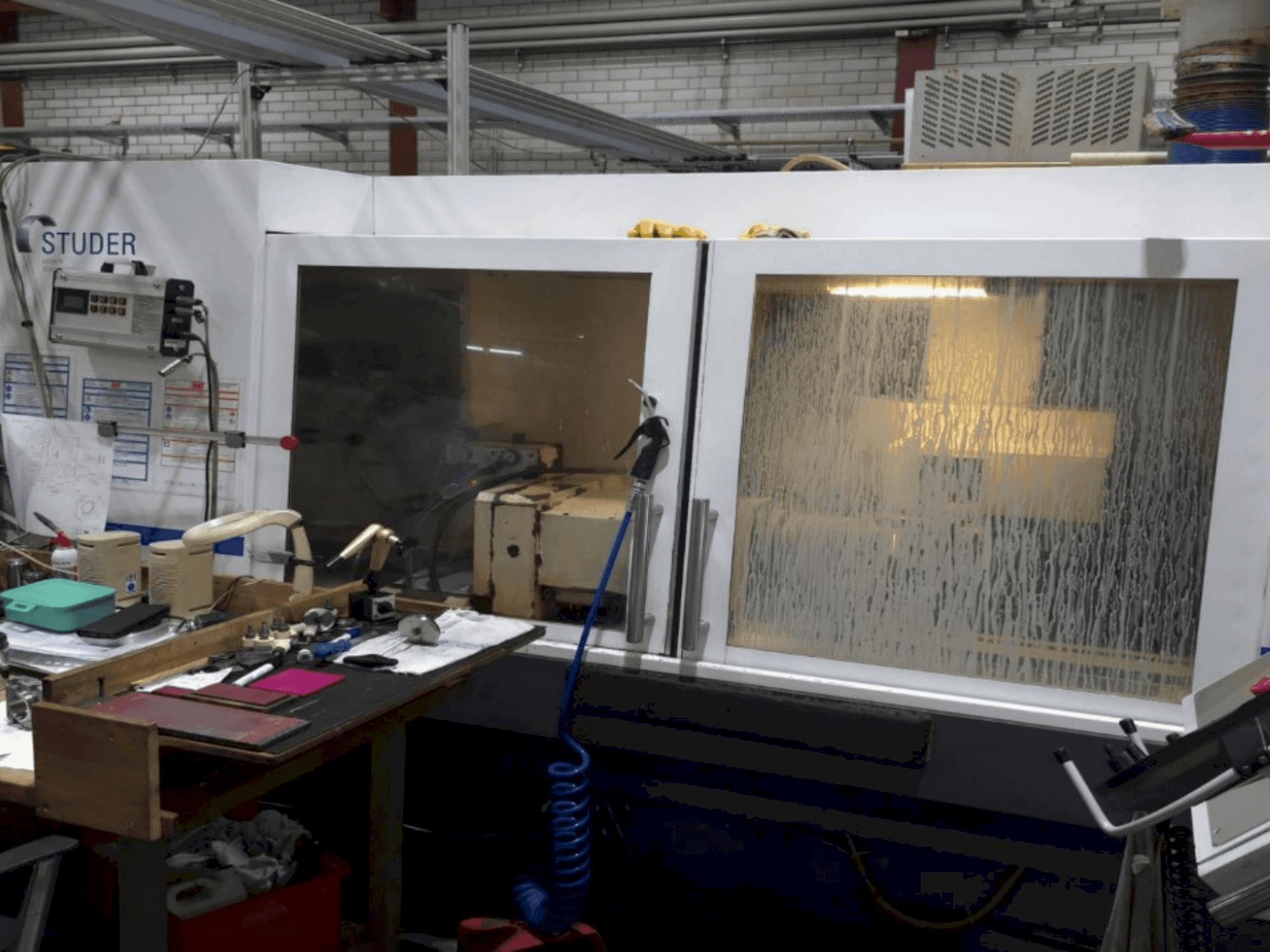

STUDER - S31DE-GRI-STU-2008-00001

Kiegészítő berendezések

• Frekvenciaváltó korszerű / Frekvenciaváltó cseréje

A gép előnyei

Műszaki gépi előnyök

• Vezérlő: ge fanuc 21-tb sorozat

• Kád szivárog

• Tartály szivárog

• Nincs hűtőfolyadék övszűrő

Extra információ

X kereszttengely és Z hossztengely:

Kereszttengely X (NC tengely) 0°, meghajtása AC szervomotorral történik.

és golyóscsavarral. Eljárás 280 mm. Programozható előtolási sebesség 0,001-5 000 mm/perc.

Z hossztengely (NC tengely). AC szervomotorral és golyóscsavarral meghajtva. Eljárás

1150 mm. Programozható előtolási sebesség

0,001-10 000 mm/perc.

Közvetlen mérőrendszer az X-tengelyen

Felbontás 0,0001 mm (lineáris, abszolút mérőrendszer,

nem igényel referenciapont elmozdulást)

Közvetlen mérőrendszer a Z-tengelyen

Felbontás 0,0001 mm (lineáris, abszolút mérőrendszer,

nem igényel referenciapont elmozdulást)

Skála interfész a közvetlen mérőrendszerekhez

Kerékfej

U univerzális, forgatható toronykerékfej

Automatikus kerékfej elforgató tengely (B-tengely)

a kerékfej elforgatásához.

Hirth-hajtómű 1° a kerékagy elforgató tengelyéhez. Forgási szög -15°-tól +195°-ig.

Biztonsági motorháztető szerszámállásban 1, bal Ø 500mm

külső köszörüléshez Ø 500x63mm F1 köszörűkorongokhoz

(80mm F5)

Biztonsági motorháztető a 2. szerszámhelyzetben, jobbra Ø 500mm

külső csiszoláshoz Ø 500x63mm F1 csiszolókorongokhoz

(80mm F5)

Általános információk a 2. szerszámhelyzetben lévő biztonsági motorháztetőre vonatkozóan:

A jobb csiszolóoldal csiszolási hossza csökken a

csiszolófej elfordulási helyzetében. 300° kb. 30%-kal

Belső köszörűberendezés nagyfrekvenciás orsókhoz

Ø 120 mm a 3. szerszámhelyzetben, beleértve a csatlakozókábelt is

Ø 120 mm-es belső köszörűorsók csatlakoztatásához a következő szabvány szerint

Studer specifikációknak megfelelően:

-- dugaszolható kenőcsatlakozások tömlőátmérőkhöz

4mm

-- dugaszolható hűtőfolyadék-csatlakozók előremenő és visszatérő áramláshoz

tömlőátmérővel

10 mm (az orsó és a tömlő oldali dugaszolható csatlakozókat az orsó szállítási terjedelme tartalmazza).

-- Elektromos csatlakozásokkal a csatlakozási rajz szerint

Belső csiszolóorsó kódolása

Az 1. motoros orsó fix csapágyazású elrendezése a jobb oldalon található.

a 2. szerszámpozícióban

Az 1. motororsó vágási sebessége

programozható max. 50m/s

A max. n = 3200 fordulat/perc motororsók esetében 50m/s a következő

csak >300mm átmérőjű köszörűkorongok esetén lehetséges.

HF belső köszörűberendezés olaj-levegő kenéssel ellátott Fischer-orsókhoz

Általános információk a HF-orsók márkáiról:

Egy gépen nem használhatók különböző olaj-levegő kenésű orsómárkák.

-- A kenési csatlakozások számának meg kell egyeznie az orsókkal.

a tartozékokban.

-- Szerszámhelyenként nem használhatók különböző számú kenőcsatlakozással rendelkező orsók.

Karbantartó egység az olaj-levegő kenéshez a belső köszörűorsókhoz.

A kenési mennyiség a CNC-vezérlésben orsóspecifikusan programozható.

Levegőtisztító HF-orsókhoz, ha gépi sűrített levegőt használnak (a pneumatikus főszelepről bekapcsolva).

Hengeres munkafej görgős csapágyazású, ISO 50 kúpos, hengeres külső rögzítéssel a

orsó orr Ø 110 mm, orsó furat Ø 50 mm.

Kézi orsórögzítés felügyelet nélkül.

Felszerelési lehetőség csiszológyűrű-érzékelőhöz

Általános információk a tokmánymunkafejről:

Éles köszörüléshez vagy külső köszörüléshez forgó középponttal.

Kézi hengerességkorrekció a munkafejhez

Legalább 0,0004 mm koncentricitási pontosság

Szabványos C-tengely

a munkadarab betöltéséhez és körkörösen pozícionált megálláshoz

(pontosság +/-0,5°) a munkadarab cseréjéhez

Szabványos C-tengely; formaköszörüléshez,

általában nagy pontosságú C-tengelyre van szükség

3 kW-os munkadarab-meghajtás AC szervomotorral

Sebességtartomány 1-1000 fordulat/perc

Kocogási sebesség 1-50 fordulat/perc

Pneumatikus emelő a könnyed mozgatáshoz

a munkafej könnyed mozgatásához a beállítás során

2909914-E

Pneumatikus vezérlés és forgácsnyomás-ellenőrzés

Elektromos interfész 1 forgatáshoz

Öltöztetés legfeljebb 3 kW-os hajtási teljesítményig.

Lehetővé teszi a 10-100% közötti programozható sebességet.

a névleges orsófordulatszámhoz képest, az orsótól függően, a köszörűkoronggal azonos vagy ellentétes irányban.

A kezelőpanel és a vezérlőszekrény állandóan csatlakozik

a géphez

A vezérlőszekrényhez tartozó légkondicionáló egység

Általános információk a vezérlőszekrény hűtésére vonatkozóan:

Környezeti hőmérsékleten. 30 °C feletti hőmérséklet esetén hűtőegységre van szükség.

Csatlakozási feszültség: 400 volt +/-10%.

Vonali frekvencia: 50 Hz +/-1 Hz

Vezeték: 4-vezetékes (L1, L2, L3 / PE) vagy 5-vezetékes (L1, L2, L3 / N / PE).

Belső vezérlőfeszültség: 24 volt DC

Fanuc 21i-TB CNC-vezérlővel:

-- Aktív 10,4" színes lapos képernyő

-- Integrált PLC vezérlő

-- Studer kommunikátor és ASI buszrendszer

CNC-vezérlő felhasználói memóriája: 128 kB,

Program memória: 200

-- A Fanuc 21i-TB csak 512 kB-ig támogatja a felhasználói memória méretét.

Hordozható kezelőegység: Studer PCU terminál

LCD kijelzővel, billentyűzettel, elektronikus kézikerékkel,

felülíró és engedélyező gomb

Működési óraszámláló, 0-99.999 óra tartományban

Elektronikus dokkolásérzékelő a Dittel AE 4100-1-gyel

a következőkből áll:

-- előlapi panel LCD kijelzővel a kijelzéshez

a jelgörbe megjelenítése

-- 4 bemenet a passzív dokkolásérzékeléshez

érzékelőkkel, amelyek közül csak egy érzékelőt lehet

egyszerre csak egy érzékelőt lehet kiértékelni
