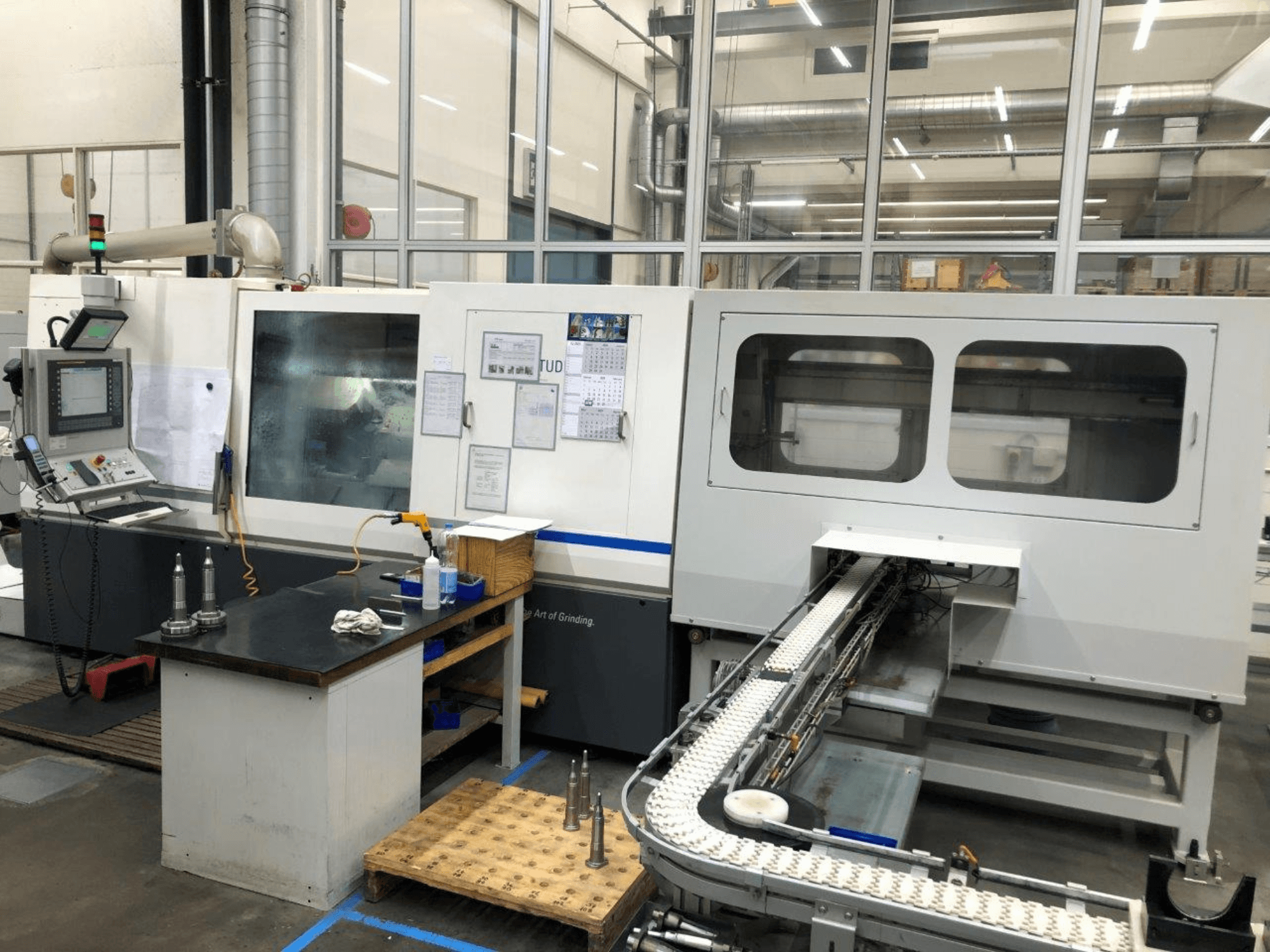

STUDER - S242CH-GRI-STU-2008-00001

• Középtávolság: Hosszú (2 keresztcsúszda) 800 mm; Hosszú (3 keresztcsúszda) 800 mm

• Lengési átmérő: 180 mm

• Max. munkadarab súlya: 20 kg

• X-tengely (keresztcsúszda)

  • Sebesség: 0,001-1,500 mm/perc

  • Felbontás: 0,00001 mm

• Z-tengely (hosszirányú csúszka)

  • Maximális elmozdulás: 850 / 1.600 mm

  • Sebesség: 0,001-25 000 mm/perc

  • Felbontás: 0,00001 mm

• Forgótárcsa

  • 8 állomásos: Capto 6 fix

  • 12 állomásos: VDI 40 fix

  • 8 állomásos: VDI 30 meghajtású fix

  • Max. meghajtó fordulatszám: 4000 fordulat/perc

  • Hajtási teljesítmény: 2,5 kW

  • Opció: (Capto vagy VDI)

• Köszörülő orsófej

  • Beépítési szög: -25° / +25°

  • Köszörülési sebesség: 50 m/s

  • Kerékméret: csiszolótárcsák: Méret: Ø 400 x 50 (63) x 127 mm

• Belső csiszolófelszerelés

  • Orsópozíciók a forgó lemezen: 3

  • Orsó pozíció: 0° / +45°

  • Automatikus pozicionálás 3 pozícióban

  • Belső csiszolóorsó tartomány: 1.200-120.000 fordulat/perc

  • Elérhető orsófordulatszámok: 24 000-120 000 fordulat/perc

• Munkadarab-orsófej (fix)

  • Sebességtartomány: 1-7.500 min-¹

  • Hajtási teljesítmény: 10,5 kW

  • Szerszámtartó: MK4 / DIN 55026 A4

  • Terhelés felületcsiszolás közben: 500 Nm

  • Kerekítési pontosság: 0,0004 mm

• Munkadarab-orsóállomány (forgatható)

  • Forgatási tartomány: 0-10°

  • Felbontás: 0.0001°

  • Sebességtartomány: 1-4,000 min-¹

  • Hajtási teljesítmény: 10,5 kW

  • Szerszámtartó: MKS / DIN 55026 A6

  • Terhelés felületcsiszolás közben: 500 Nm

  • Kerekítési pontosság: 0,0004 mm

• W-tengely / farokcsapágy

  • Max. elmozdulás: 450 / 1.650 mm

  • Sebesség: 0,001-1,500 mm/perc

  • Finombeállítás hengerességkorrekciókhoz: ±0,01 mm

  • Opció: ±0,40 mm

  • Fúrószár átmérő: 60 mm

  • Szerelési kúp: MK4

  • Fúrószár elmozdulás: 45 mm

  • Opcionális szinkron farokszerszám: 1-7.500 fordulat/perc; 10,5 kW hajtóerő; MK4 / DIN 55026 A4 rögzítőkúp

• Megmunkálás

  • Álló megmunkálószerszám, tartó MK1 rögzítéssel

  • Egypontos gyémánt / rövidített lapka

  • Megmunkálóorsó axiális meghajtással forgó tartóra szerelve: Ø 58 / 89 / 100 mm max.

  • Kikészítőorsó axiális meghajtással hátul: Ø 100 mm max

• Csatlakozási értékek

  • Teljes csatlakoztatott terhelés: 45 kVA

  • Minimális légnyomás: 5,5 bar

  • Teljes tömeg: 7 600 / 12 000 kg

• Állapot és szervizelés

  • Még mindig bekapcsolva és teljesen működőképes

  • Nincs előmunkálat

  • Éves karbantartás a Studer által

Kiegészítő felszerelés

• A tengely automatizálása (a szállítási terjedelem tartalmazza)

• Csiszolókorongok (a csomagban)
