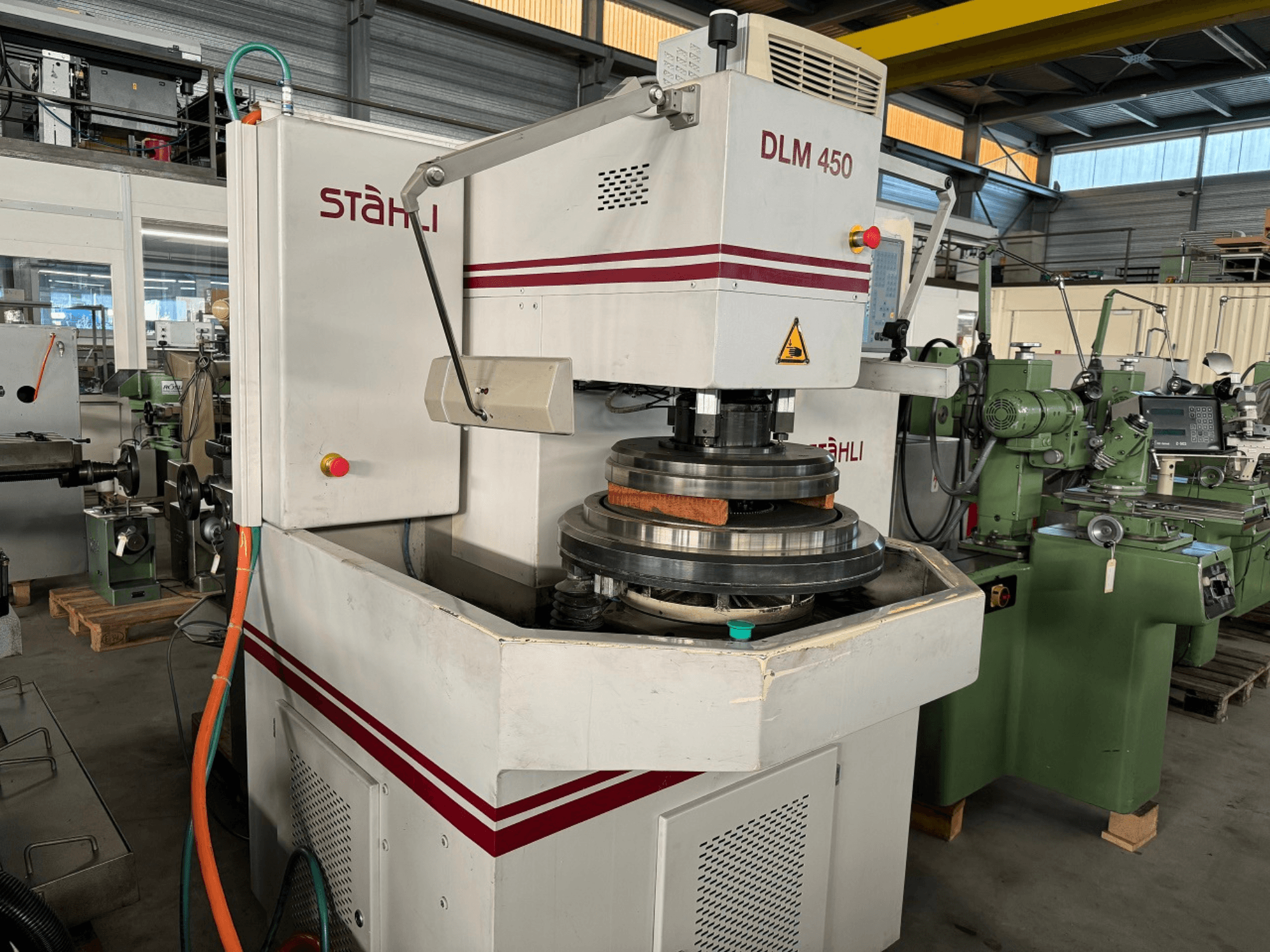

STAEHLI - DLM 450CH-GRI-STA-2006-00001

- Feszültség / Frekvencia: 400 V / 50 Hz

- Maximális áramerősség: 50 A

- Teljesítményfelvétel: 26 kW

- Kapcsolási rajz száma: S-2816

- Gép súlya: 2100 kg (típustábla) / Nettó súly: 1900 kg

- Méretek: 1200 × 1650 × 2050 mm

- Csiszolókorong átmérője: Ø 450 mm

- Csiszolókorong fordulatszáma: 0–110 fordulat/perc

- A csiszolókorong hajtásának maximális teljesítménye: 2 kW

- Maximális terhelés a felső csiszolókorongon: 20 daN

- Belső hajtás fordulatszáma: 0–115 fordulat/perc

- Maximális belső hajtómű teljesítmény: 0,5 kW

- Csiszolókorong-hajtómotorok (egyenáramú motor): armatúra-feszültség 260 V, mezőfeszültség 340 V, fordulatszám 3110 fordulat/perc, teljesítmény 2 kW, kényszerhűtés 220 V (50/60 Hz)

- Belső hajtómotor: fokozatmentes egyenáramú motor, armatúra feszültség 260 V, mezőfeszültség 340 V, fordulatszám 3110 fordulat/perc, teljesítmény 0,5 kW, kényszerhűtés 220 V (50/60 Hz)

- Függőleges mozgású motor: lépésmotor, 50 lépés/másodperc, nyomaték 1100 Nm

- Gyűrűfogaskerék-beállítás: váltakozó áramú fékmotor (2 állás), 380 V / 50 Hz, fordulatszám 700–1400 fordulat/perc, teljesítmény 0,25/0,37 kW, egyenáramú fék 24 V (16 Nm)

- Teljesítményátalakító: Bemenet 380 V / 50 Hz, armatúra feszültség 270 V, mezőfeszültség 340 V

- Csigahajtás áttételi arányai: Belső hajtás i = 1 : 30, Alsó rendszer i = 1 : 15,5, Felső rendszer i = 1 : 15,5

- Üzemi sűrített levegő nyomás: 6–7 bar

- Lappolófolyadék-szivattyú: 380 V / 50 Hz, fordulatszám 2600 ford./perc, áramlási sebesség 57 l/perc, védelmi osztály IP 44

- Vezérlő- és mérőberendezés: Mérési tartomány ±3 – ±11 000 mm (Millitron kézi referencia)

- Induktív érzékelő: mérési tartomány ±2 mm

- Beállítási eszköz: 4 számjegyű kijelző

- Vezérlőpanel / rendszer: Siemens SIMATIC Panel PC

- Vezérlőrendszer processzora: Intel Celeron M processzor, 1,50 GHz

- Rendszermemória: 1562624 KB (külső memória), 640 KB (rendszermemória), 384 KB (Shadow RAM), 1024 KB (cache RAM)

- Merevlemez-tárhely: 40021 MB (2. merevlemez)

- BIOS / Rendszer dátum: PhoenixBIOS, BIOS dátum: 2006.03.28

- Operációs rendszer: Microsoft Windows XP Professional / Microsoft Windows helyreállítási konzol
