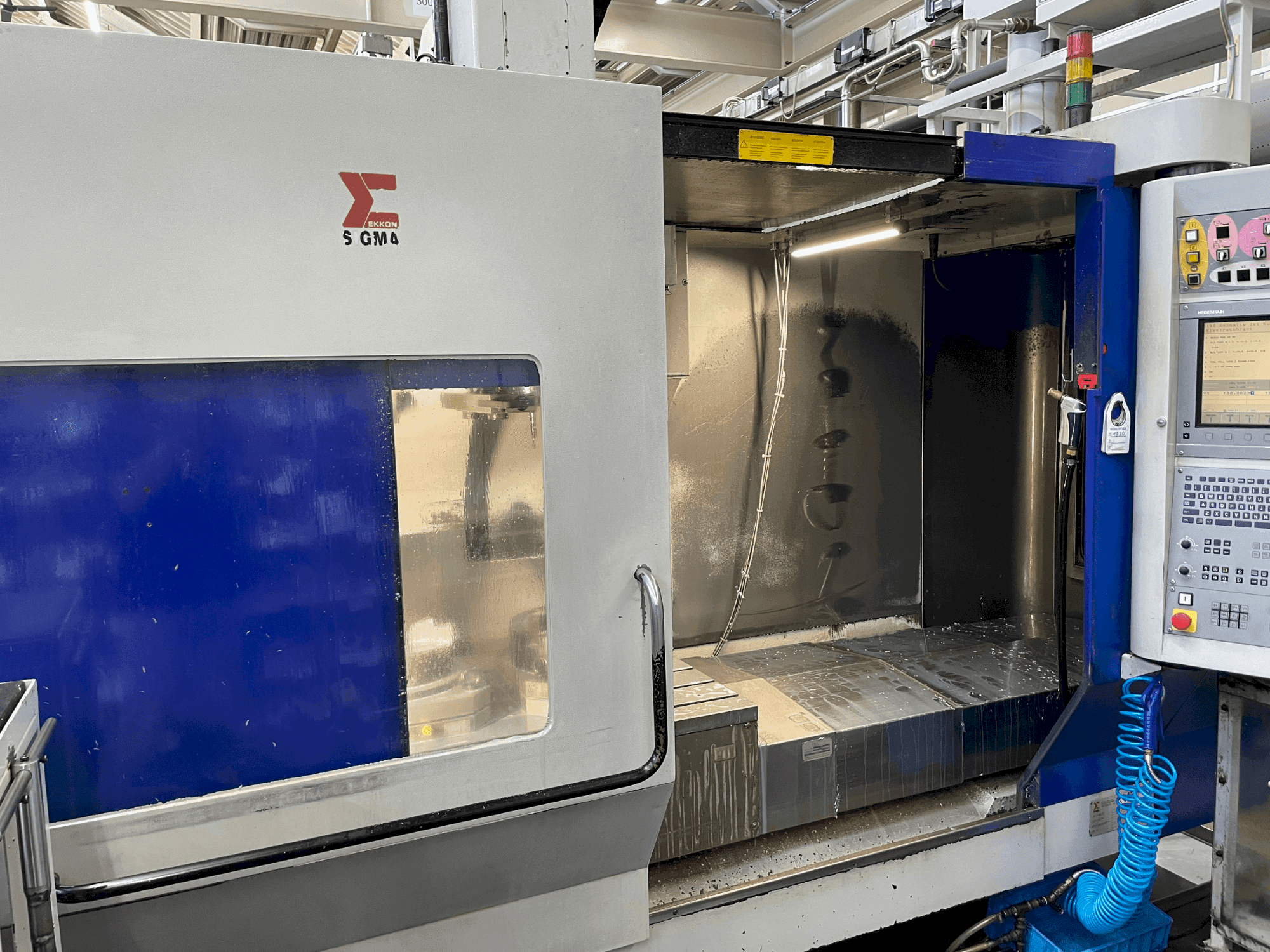

Sigma - Leader 6DE-MIL-SIG-2007-00001

• Tengelyek: tengely (hosszirányú): 1250 mm-től 2000 mm-ig terjed / y-tengely (keresztirányú): 3 / jelenlegi orsóórák: kb. 33000 / x-tengely (hosszirányú): 1250 mm-től 2000 mm-ig / y-tengely (keresztirányú): 1250 mm-től 2000 mm-ig terjed: (függőleges): 810 mm / z-tengelyes elmozdulás: 810 mm / z-tengelyes elmozdulás (függőleges): 810 mm: 630 mm / b-axis travel (swivel): (forgóasztal): -60°-tól +105°-ig / c-tengely elmozdulás (forgóasztal): -60°-tól +105°-ig / c-tengely elmozdulás (forgóasztal): -60°-tól +105°-ig: / x/y/z gyorstolás: 40 m/perc és 50 m/perc között / b/c gyorstolás: 40 rpm és 50 rpm között / x/y/z gyorsulás: 5000 mm/sec² és 10000 mm/sec² között / b/c gyorsulás: 3. 5 rad/sec² és 8. 8 rad/sec² között / vezetők: lineáris csúszóblokkal, háromszoros körforgású előfeszített golyókkal / raklapváltási idő: 3 másodperc (5 tengely)

• Áramellátás: 400V 50hz 3 fázisú hálózat / névleges teljesítmény: 35 kw-tól 60 kw-ig / névleges áram: 60 a-tól 105 a-ig terjedő tartományban

• Compressed air pressure: 6 bar / compressed air consumption: 150 nm³/h

• Gép színe: szürke ral 7008 / védőburkolat színe: sárga ral 1004 / munkahelyi világítás: 2 vagy 4 / hangnyomásszint: 77 db(a) - 79 db(a) (standard, 15000 rpm)

• Szerszámtartó: n. 40 din 69871, n. 40 din 69871 (bt40), hsk-a63 din 69893-1 / max. Rendelkezésre álló teljesítmény: 27 kw / max. Elérhető nyomaték: 235 nm, 158 nm, 86 nm / programozható indexelt orsószög pozíciók: elektronikusan 3600 pozícióval

• Mérőrendszer: Heidenhain mérőrendszer, elektronikus hajtókommutátor / pozicionálási pontosság (x/y/z): 0. 008 mm / pozicionálási szórás (x/y/z): 0. 006 mm / átlagos megfordítási hiba (x/y/z): 0. 002 mm

• Tároló típusa: 2 irányú láncos tároló / pozíciók száma: 40 (standard) - 50 (opcionális) / szerszámválasztás: "random" / szerszámváltó: dupla markolókar, elektromechanikusan hajtott / min. Szerszámváltási idő: 1. 5 másodperc / forgácsolási idő a forgácsolásig: 4. 5 másodperc / max. Szerszám súlya: 8 kg / max. Szerszámátmérő: 80 mm / max. Szerszámhossz: 350 mm / max. Szerszámméretek: 300 mm

• Alacsony nyomáson olajemulzióval: 10 fúvóka az orsó körül, max. 5 bar 100 l/percnél / nagy nyomáson olajemulzióval az orsón keresztül (opció): 15 bar 15 l/min vagy 30 bar 30 l/min / forgácskeverés: 2 párhuzamos csiga az asztal két hosszú oldalán és egy oldalsó forgácsszállító / hűtőrendszer szűrése: 60μ szűrőrendszer 2 szűrőbetéttel és kézi megkerülésselhűtőrendszer-szűrés: 60μ szűrőrendszer 2 szűrőbetéttel és kézi megkerüléssel: 60μ szűrőrendszer 2 szűrőbetéttel és kézi bypassal

belső hűtés az orsón keresztül (IKZ)
