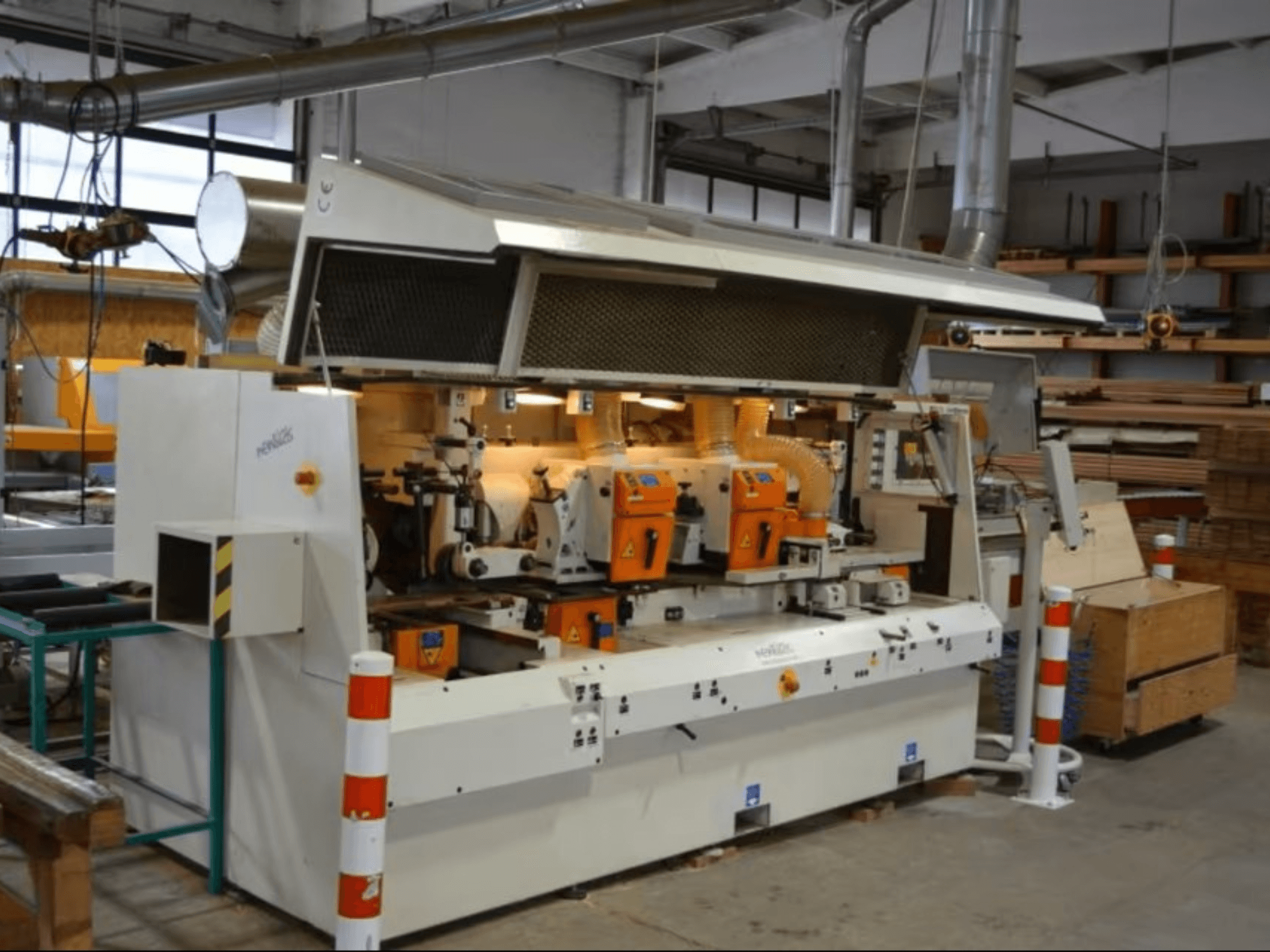

SCM - Superset NTEDE-MIL-SCM-2008-00001

• Konfiguráció: = 7 tengely; alkalmas profilozásra/vágásra.

• Vezérlés: MOBILE 10 érintőképernyő

• Interfész/szerszámrendszer: HSK 85S Powerlock; T-SET orsó gyorsváltó; gyorsfeszítő eszközök

• Munkatartomány:

  • Munkaszélesség (kész): 15-240 mm

  • Munkamagasság (kész): legfeljebb 125 mm

  • Minimális munkadarab-hossz: 450 mm

• Orsók:

  • fordulatszám: 6.000 / 8.300 rpm

  • Átmérő: 40 mm

  • Beépítési hossz: függőlegesen 220 mm, vízszintesen 250 mm

  • Tengelyirányú beállítás: függőlegesen 75 mm, vízszintesen 45 mm

  • Menetkör átmérő: köszörűsök 120-140 mm; profilorsók 100-200 mm

  • Profilozási mélység a 2. alsó tengelyen Ø200 mm-es szerszámmal: 15 mm

• Motorok:

  • Motorok: előtolómotor: (invertervezérlésű)

  • Megmunkáló/gyalázó orsó: 7,5 kW

  • Jobb oldali függőleges orsó: 7,5 kW (Powerlock HSK 85)

  • Bal függőleges orsó: 7,5 kW (Powerlock HSK 85)

  • Felső vízszintes orsó 1: 7,5 kW (gyorsfeszítés)

  • Felső vízszintes orsó 2: 7,5 kW (Powerlock HSK 85)

  • Alsó vízszintes orsó: 7,5 kW (Powerlock HSK 85)

  • Univerzális orsó: 7,5 kW (gyorsfeszítés)

• Betáplálási rendszer:

  • (inverteren keresztül): előtolási sebesség: 6-36 m/min

  • előtoló görgők: Ø140 mm; 2 db 140 x 25 görgő előtolótengelyenként

  • Motoros adagolóhenger a munkaasztalban és a kifutóasztalban

  • Két adagolóegység a felső orsók után a tengelytávolság 620-ról 450 mm-re történő csökkentéséhez

• Asztalok és vezetők:

  • Előállítóasztal hossza: 2 500 mm

  • Az adagolóasztal és az adagolóvezető beállítási tartománya: 10 mm

• Nyomások, vezetők és biztonság:

  • Vízszintes nyomás a gyalugép előtt be-/kikapcsolóval

  • Vízszintes nyomószerkezet a gyalult tengely előtt, a kezelőpanelről kapcsolható

  • Pneumatikus nyomócipők a felső vízszintes orsók előtt

  • Nyomócipők a vízszintes orsóvédő előtt

  • Edzett betét a munkaasztalban a gyalu előtt

  • Világítás a védőburkolat belsejében

• Kenés:

  • (alapfelszereltség)

  • Kézi központi kenés

  • Kézi szivattyú a munkaasztal kenéséhez

• Pozicionálás/beállítás:

  • Elektronikus vízszintes pozicionálás

  • Elektronikus szerszámátmérő beállítás/beállítás

• Kivonás:

  • m³/h: szükséges elszívási kapacitás: min. 10,443 m³/h

• Egyéb:

  • A gyalugép előtti adagolóegység be-/kikapcsolója

Kiegészítő berendezések

• Elszívótömlő tartozék

• Powerlock rögzítő konzol tartozék

• HSK-orsókhoz való szerszámok tartozék; vízszintes orsókra szerelt 240 mm-es marófejek

  • Megjegyzés: Nem minden ábrázolt szerszám tartozék

• Dokumentáció: pótalkatrész-katalógus (8 teljes PDF-katalógus)
