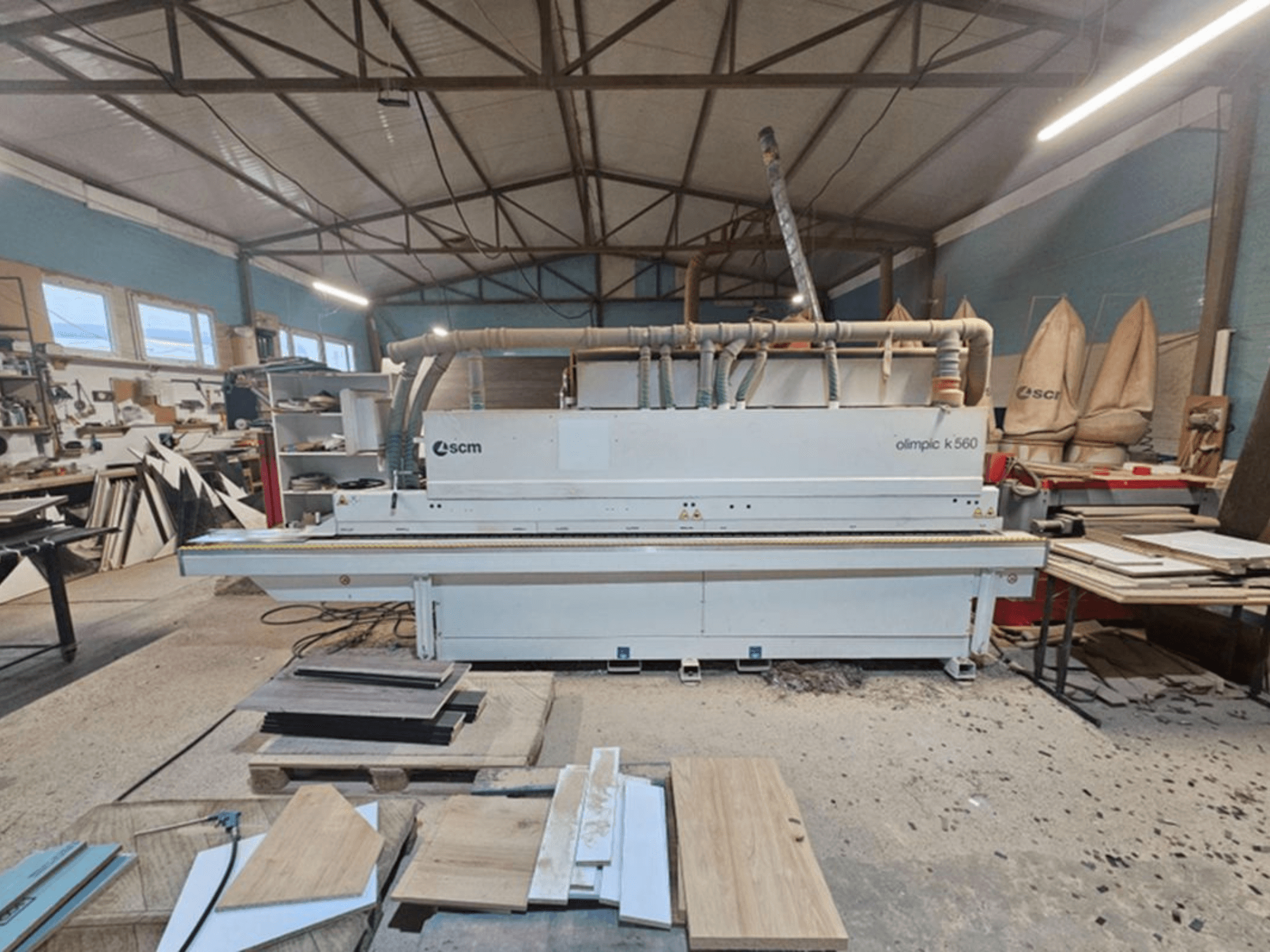

SCM - Olimpic K 560RO-EDG-SCM-2019-00003

Főbb jellemzők

• Akár 18 m/perc előtolási sebesség 600 mm-es panelközzel, saroklekerekítés mellett is

• Touch 7 színes érintőképernyős vezérlés grafikával, programkezeléssel, diagnosztikával és digitális ragasztóhőmérséklet-szabályozással

• 2 motoros Round X saroklekerekítő egység a sarkok lekerekítéséhez és vágásához

Műszaki adatok

• Előtolási sebesség: 12–18 m/perc

• Munkadarab vastagsága: 8–60 mm

• Élvastagság (tekercs): 0,4–3 mm

• Élvastagság (szalag): 0,4–6 mm

• Maximális élkeresztmetszet (tekercs): 135 mm²

• Maximális tekercsátmérő: 800 mm

• Perem túlnyúlás: 2 mm felül / 2 mm alul

• Munkadarabok közötti távolság: 600 mm

• Minimális munkadarab hossz: 140 mm

• Minimális munkadarab-szélesség: 95 mm (60 mm speciális beállítás esetén)

• Minimális hossz (tekercsanyag): 180 mm

• Minimális hossz (szalaganyag): 220 mm

• A munkadarab-nyomórúd nyílása: 560 mm

• Munkamagasság: 900 mm

Vezérlőrendszer (Touch 7)

• 7" színes érintőképernyő (16:9)

• Minden egység grafikus megjelenítése és szimulációja

• Minden egység vezérlése és automatikus indítási funkciók

• 60 szabadon szerkeszthető program

• Teljes PLC-vezérlés enkóder-figyeléssel

• Digitális ragasztótartály hőmérséklet-szabályozás

• Diagnosztika kezelői segítséggel

• Statisztikák: darabszám, élhossz, lánc üzemideje

• Menetválasztás: első vagy második feldolgozási menet

Feldolgozó egységek

• Összekötő marás: két gyémánt összekötő maró, egyenként 1,8 kW, 12 000 fordulat/perc

• VC-S4.1 ragasztóegység: 3 kW fűtés, 1,5 kg-os tartály, Fastlock gyorscserélő rendszer, motoros fő- és három nyomóhenger

• K/SEL vágóegység: két HF motor, egyenként 0,35 kW, 12 000 fordulat/perc, 0–15°-os elforgatás

• Síkmaró egység R-K: két HF motor, egyenként 0,55 kW, 12 000 fordulat/perc, szerszám sugár R2

• Kerek X saroklekerekítés: két HF motor, egyenként 0,35 kW, 12 000 fordulat/perc, holtjátékmentes precíziós vezetők

• Kaparóegység RAS-K: szerszám sugár R2

• SP-V polírozóegység: két motor, egyenként 0,18 kW, 3000 fordulat/perc

Kiegészítő felszerelés

• Autoset T-ER2 automatikus átállás:

  • Váltás az első és a második átmenet között

  • Automatikus élvastagság-váltás (pl. 0,4 mm-ről 2 mm-re)

• Elválasztószer/tapadásgátló permetező rendszer AAR

• RC-V ragasztókaparó egység

• H=64 mm-es gyémántszerszámok a csiszoló/előmaró csoport számára
