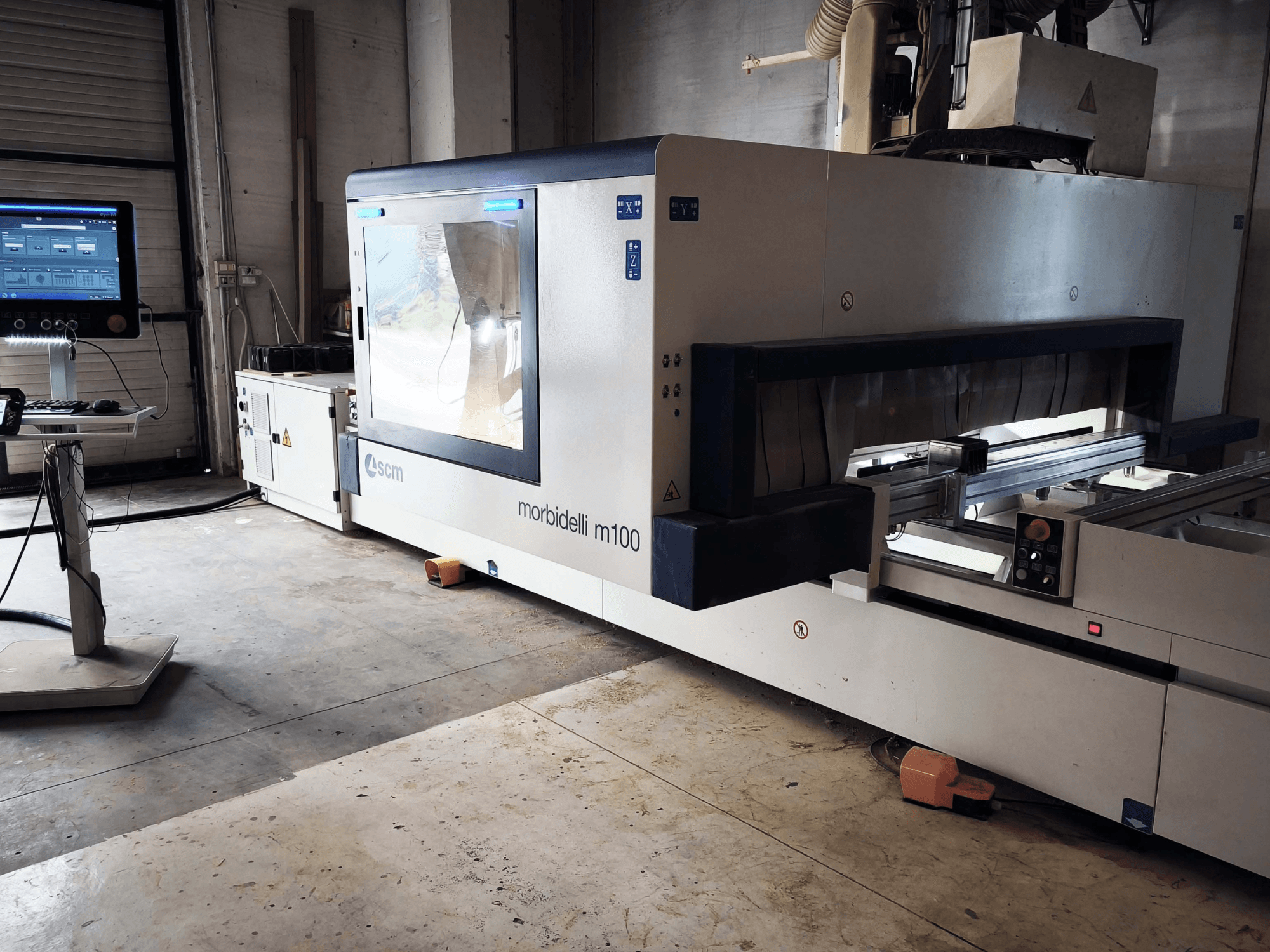

SCM - Morbidelli M100 IT-CNC-SCM-2023-00001

• Munkaterület

  • Max. lemez behelyezési szélesség / Y-irányú átmenet: 2 200 mm

  • Z-tengely mentén a munkadarab átmeneti szélessége: 250 mm

  • Inga munkahossz: 1 700 + 1 700 mm

  • X+Y vektor sebesség PRO-SPACE: 56 m/min

  • X+Y vektor sebesség PRO-SPEED: 78 m/perc

  • PRO-SPACE biztonsági konfiguráció: az X-tengely sebessége a kezelő biztonsága érdekében 25 m/percre korlátozva

• 5 tengelyes maróegység – JQX

  • 5 tengelyes JQX elektromotoros orsó, HSK 63F

  • B-tengely forgás: ±185°, sebesség: 7 000°/perc

  • C-tengely forgása: ±320°, sebesség: 7 000°/perc

  • Programozható jobbra/balra forgatás, kerámia csapágyak, folyadékhűtés

  • Automatikus elszívóburkolat: 3 pozíció + kikapcsolt állás

• Fúróegység – F23L Ro.Ax

  • 13 függetlenül választható függőleges orsó

  • 5 vízszintes fúrófej kettős kimenettel (3 az X tengelyen, 2 az Y tengelyen)

  • Fúróorsó fordulatszáma: 4 200 fordulat/perc (alapkivitel) / 3 000–8 000 fordulat/perc (inverterrel)

  • Beépített fűrészlap az X tengelyen; max. átmérő 125 mm; vastagság 2,2–6 mm

  • Fűrészlap fordulatszáma: 5 000 fordulat/perc (alapkivitel) / akár 10 000 fordulat/perc (inverterrel)

  • Fúrómotor teljesítménye: akár 3,9 kW

  • Max. fúróhossz: 70 mm; orsótávolság: 32 mm; Weldon Ø10 mm szerszámcsatlakozás

  • Nagynyomású levegőtámogatás: >64 kgf orsónként

• Szerszámtárak (összesen legfeljebb 28 pozíció)

  • TRB14: 14 szerszám; max. szerszámátmérő 300 mm (3 tengelyes) / 350 mm (5 tengelyes); max. szerszámtömeg 8 kg

  • FAST14: 14 szerszám; max. átmérő 225 mm (fűrész) / 180 mm (körszerszámok/szögaggregátumok); max. szerszámtömeg 8 kg

• Munkasztal és rögzítés

  • 6 × TV FLEX 1600 asztal/rúd; pneumatikus reteszelés/reteszelés feloldása

  • Automatikus referenciaütközők: 6 hátsó, 6 közbenső, 4 oldalsó

  • További elülső ütközők H=75

  • 4 pneumatikus lemez-emelő berendezés H=75

  • Inga megmunkálási lehetőség

  • Vákuum-rögzítő rendszer

• Vákuumberendezés

  • Vákuumszivattyú: 250 m³/h

  • 18 rögzített tapadókorong: 145 × 145 mm, H=75 mm

  • 6 forgó szívótányér: 145 × 55 mm, H=75 mm

• Mérés / pozicionálás

  • Automatikus szerszámhossz-érzékelő

  • Kettős lézeres pozicionálás (egy projektor minden munkaterülethez)

  • Automatikus munkadarab-pozicionálási referenciák

• Vezérlés és szoftver

  • Maestro Active CNC HMI; Maestro CNC CAD/CAM

  • DXF-import; PGM-import / konvertálás PGMX-formátumba

  • Paraméteres programozás; Szerszámkezelő; Maestro APPS

  • Grafikus munkalap beállítás; ütközésellenőrzés; ciklusidő becslés

  • Távoli segítségnyújtási lehetőség; hálózati kapcsolat

• Kezelőkonzol

  • eye-M PRO integrált ipari PC, 21,5" Full HD érintőképernyő (1920 × 1080)

  • Intel i7 2,80–3,60 GHz; 8 GB DDR4 RAM; 500 GB HDD

  • Ethernet RJ45; USB 3.0

  • Vezetékes TECPAD 7" távirányító; kábelhossz 6,5 m

• Telepítési adatok

  • Telepítési teljesítmény: 23–28,5 kVA; 400 V; 50 Hz; 3 fázis

  • Légfogyasztás: 450 Nl/min

  • Elszívási levegő sebessége: 30 m/s; elszívási csatlakozás Ø 250 mm

Kiegészítő felszerelés

• Szerszámtartók és befogóhüvelyek: nem tartoznak az ajánlatba

• Egyéb külső kiegészítők (robotok, automatizálás, forgácsszállító, rúdbetöltő stb.) nem szerepelnek a csomagban
