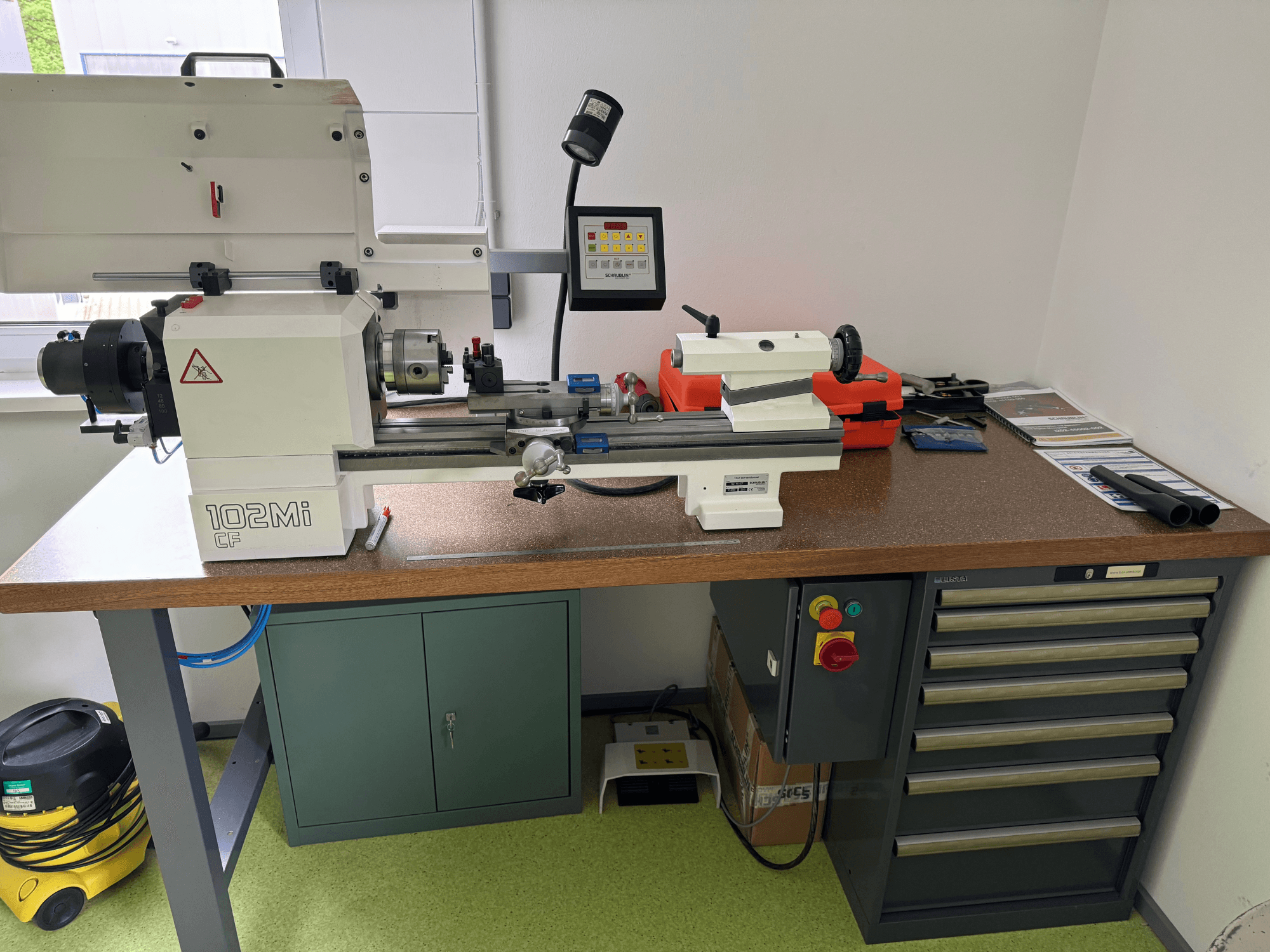

SCHAUBLIN - 102Mi W25DE-TUR-SCH-2019-00001

• Fejtámasz: Beépített motor

• Felszerelés: (CE változat)

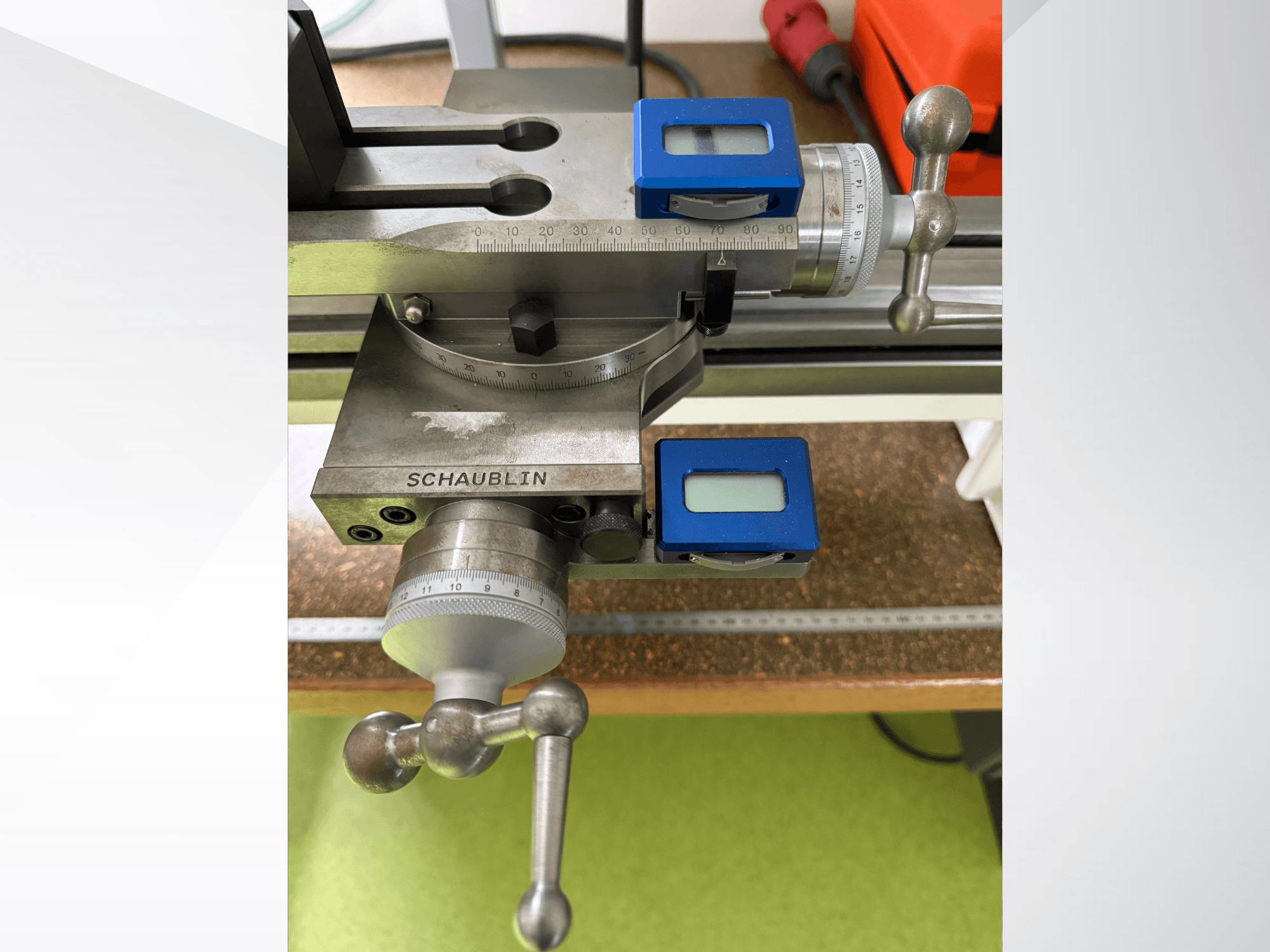

• Keresztcsúszda: Kurblis keresztcsúszda digitális mérőeszközzel

• Tailstock: Morse-kúp 2

Kiegészítő felszerelés

• Munkapad: 2000 x 800 x 900 mm

• Lista fiókos szekrény: 564 x 725 x 850 mm

• W25 pneumatikus szorítóberendezés grafit elosztóval

• Tripan-111S szerszámtartó gyorscserélő rendszer

• Fúrórúdtartó, 30°-os szögben, max Ø12 mm

• 3-pofás tokmány W25/Ø100 (öntöttvas, kézi)

• Farokcsapágy tartozék: Forgó központ 60°, Ø18 mm (Gepy)

• W25 fogókészlet (0,5-25 mm, 50 darab)

• Mebiflex 70 lámpa

• Max. Megengedett átmérő az ágy felett: 200 mm

• Max. Megengedett átmérő a kocsi felett (keresztcsúszda): 120 mm (60 mm hátsó támasszal)

• Középmagasság az ágy felett: 102 mm

• Középmagasság a kocsi felett: 20 mm

• Max. Középtávolság: 470 mm

• Ágyhossz: 1000 mm

• Ágymagasság: 168 mm

• Főorsó meghajtás: AC motor, 1,5 kW (folyamatos működés)

• Orsótípus opciók: Orsóhajtás: W20 / W25

• Orsósebesség (fokozatmentesen változtatható): fordulatszám: 100 - 6,000 rpm (min-¹)

• Orsó belső átmérője: 20 mm (W20) / 25 mm (W25)

• Max. Rúdkapacitás: 14,5 mm (W20) / 19 mm (W25)

• Kocsi mozgása (kézi) az ágyon: 442 mm

• Keresztirányú elmozdulás (X-tengely): 100 mm

• X-tengelyes felbontás (sugár): mm (digitális)

• Hosszirányú elmozdulás (Z-tengely): (Opcionálisan: 150 mm orientálható felső csúszka esetén)

• Z-tengely felbontás: (digitális) 0,001 mm

• Trapézcsavaros orsó: Ø 9 x 2 mm osztás

• Max. Szerszámszár keresztmetszet: 16 x 16 mm (Multifix-rendszer) / 12 x 12 mm (Tripan-rendszer)

• Szerszámtartó átmérő: 20 mm (Multifix-rendszer) / 12 mm (Tripan-rendszer)

• Szabványos farokcsapágy: Morse 2 belső kúpos, 30 mm orsó külső átmérő, 80 mm löket

• Karral működtetett farokállvány (opcionális): W20/W25 belső kúpos, 40 mm orsó külső átmérő, 100 mm löket

• Csillagkerékkel működtetett farokemelő (opcionális): W20/W25 belső kúpos, 40 mm orsó külső átmérő, 150 mm löket

• Gyorsfeszítő karos rendszer (opcionális): Max. orsó fordulatszám 3.000 rpm

• Pneumatikus befogórendszer (opcionális): Állítható axiális szorítóerő, 500 daN 5 bar nyomáson, maximális orsófordulatszám 6 000 fordulat/perc.

• Orsózár: Pneumatikusan működtetett orsózár, rögzítő nyomaték 48 Nm 5 bar nyomáson (max. fordulatszám 3.000 rpm)

• Lábtartók (opcionális): Üres, helyhez kötött alátámasztás, Ø 0,01 és 40 mm között

• Elektromos csatlakozás: 400V, 50/60 Hz, névleges áram 12A (max. 20A bemeneti biztosíték), +/- 5% megengedett feszültségingadozás.

• Energiafogyasztás: 1,8 kVA

• Zajszint terhelés alatt a kezelőállomáson: < 60 dBA

• Működési hőmérséklet: +15°C és +30°C között (+5°C és +40°C között a digitális mérőeszközök esetében)

• Relatív páratartalom: 5% és 80% között

• Digitális mérőegység elem: 1x lítium 3V, CR 2032 típus (áramfelvétel: 45 µA, élettartam: 5000 óra folyamatos működés)

• Padlóterhelés: 263 kg/m²

• Padlóterhelhetőség: 113 kg/m²
