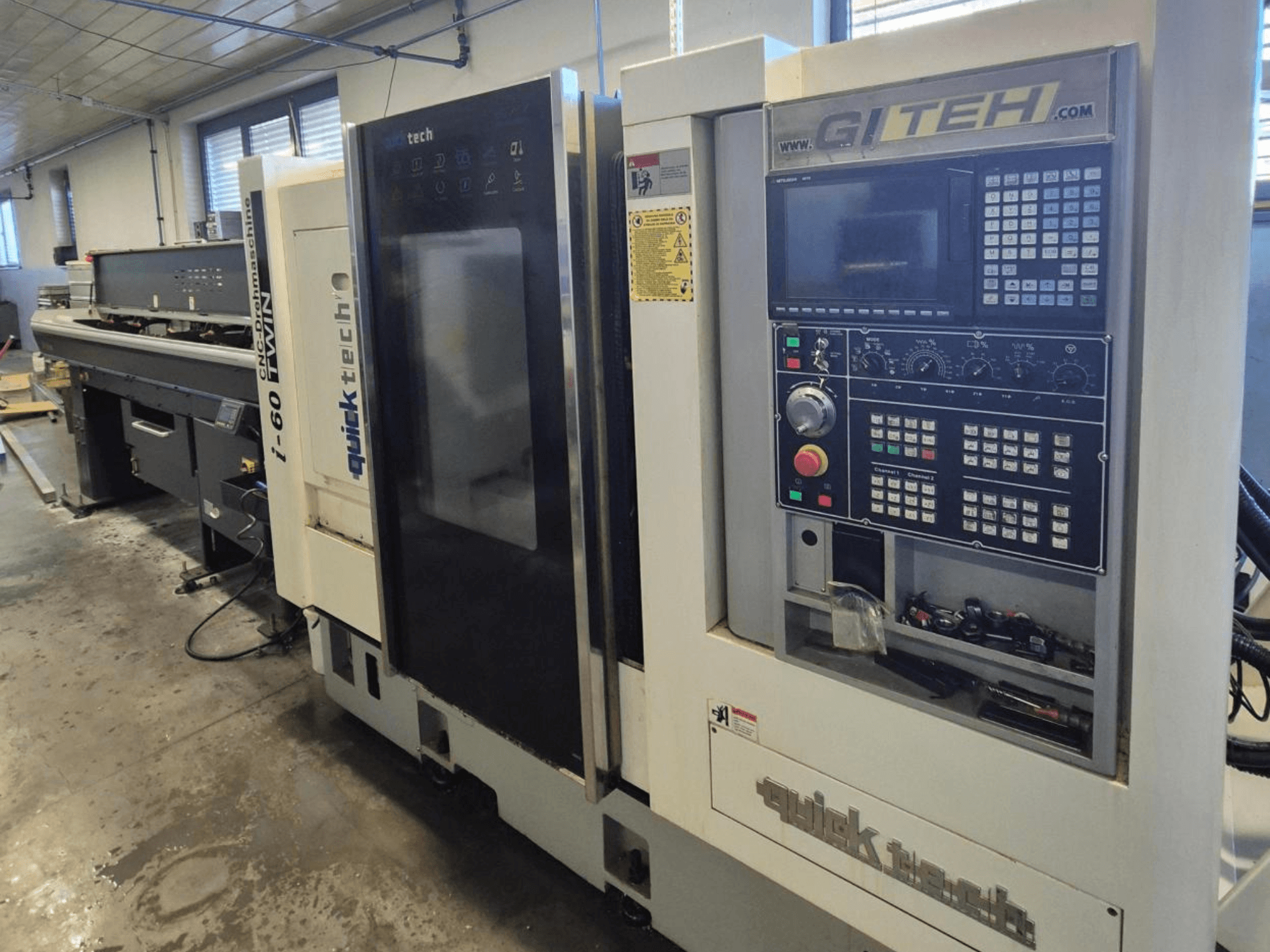

Quick-Tech - i60 twin SI-TUR-QUI-2016-00001

• Főorsó furata: 60 mm

• Alsóorsó furata: 42 mm

• Max. esztergálási hossz: 300 mm

• Sebességek

  • Főorsó: fordulatszám: 4000 rpm

  • Alorsó: 4000 rpm

  • Meghajtott szerszámok: 4000 rpm

• Orsók

  • Főorsó indexelése: 0,001°

  • Alsóorsó indexelése: 0,001°

  • Hidraulikus orsófék (fő- és alorsó)

  • Az orsó forgásának és pozicionálásának szinkronizálása

• Szerszámállomások

  • Főorsó oldali: 6 külső esztergálás, 5 belső esztergálás

  • Alsóorsó oldala: 3 külső esztergálás, 4 belső esztergálás

  • Meghajtott szerszámok: 12 állomás

• Megmunkálási képességek

  • 4 tengelyes szimultán megmunkálás

  • Teljes tengelyprogramozás közvetlenül a vezérlésből

  • Légfúvás funkció (M-kód)

  • Alkatrész-kidobás érzékelése

• Munkahelyi rögzítés

  • Főorsó tokmány: Ø185 mm

  • Alsóorsó tokmány: Ø173 mm

• Gépi felszerelés

  • Gépi szintezőcsavarok és -lemezek

  • LED-es munkalámpa

  • 3 színű jelzőtorony

  • Automatikus központi kenőrendszer

  • Hűtőfolyadéktartály és hűtőfolyadékszint-érzékelő

  • Nagynyomású hűtőfolyadék-szivattyú 30-40 bar

  • 380V/220V transzformátor

  • Alapvető szerszámkészlet

  • Üzemeltetői kézikönyv, programozási kézikönyv, elektromos rajzok, PLC dokumentáció

• Vezérlőrendszer: Mitsubishi M70

  • 10,4"-os színes kijelző; MPG kézi programellenőrzés

  • Abszolút/inkrementális programozás; ISO programozás

  • Automatikus gép kikapcsolási funkció

  • Menetvágási ciklus (G92); merev menetvágás

  • Állandó vágási sebesség (G96/G97)

  • Gyártási időkijelzés és alkatrészszámláló

  • Kocogtató mozgás X, Z, Y, W tengelyekhez; C1 és C2 kontúrozás esztergáláshoz/fúráshoz

  • Minimális bemeneti növekmény: 0,001 mm

  • 80 szerszámgeometria és korrekciós pozíció

  • Programbetöltés memóriakártyán vagy USB-n keresztül; hálózati csatlakozás

  • Ferde és sugár programozás; sugárkompenzáció

  • Abszolút motorok (nincs szükség homingolásra); öndiagnosztikai funkciók

  • Orsószinkronizálás

  • Menetvágás meghajtott szerszámokkal; menetvágás segédorsón

  • Programozási segédfunkciók; 2D programszimuláció

  • PLC-szerkesztési lehetőség

  • Fogaskerék-vágó funkció

  • Meghajtott szerszám orientáció

Kiegészítő berendezések (nem részei az alapgépnek)

• forgácsszállító

• Rúdadagoló VITO 56 (3 m)

• kész alkatrész szállítószalag
