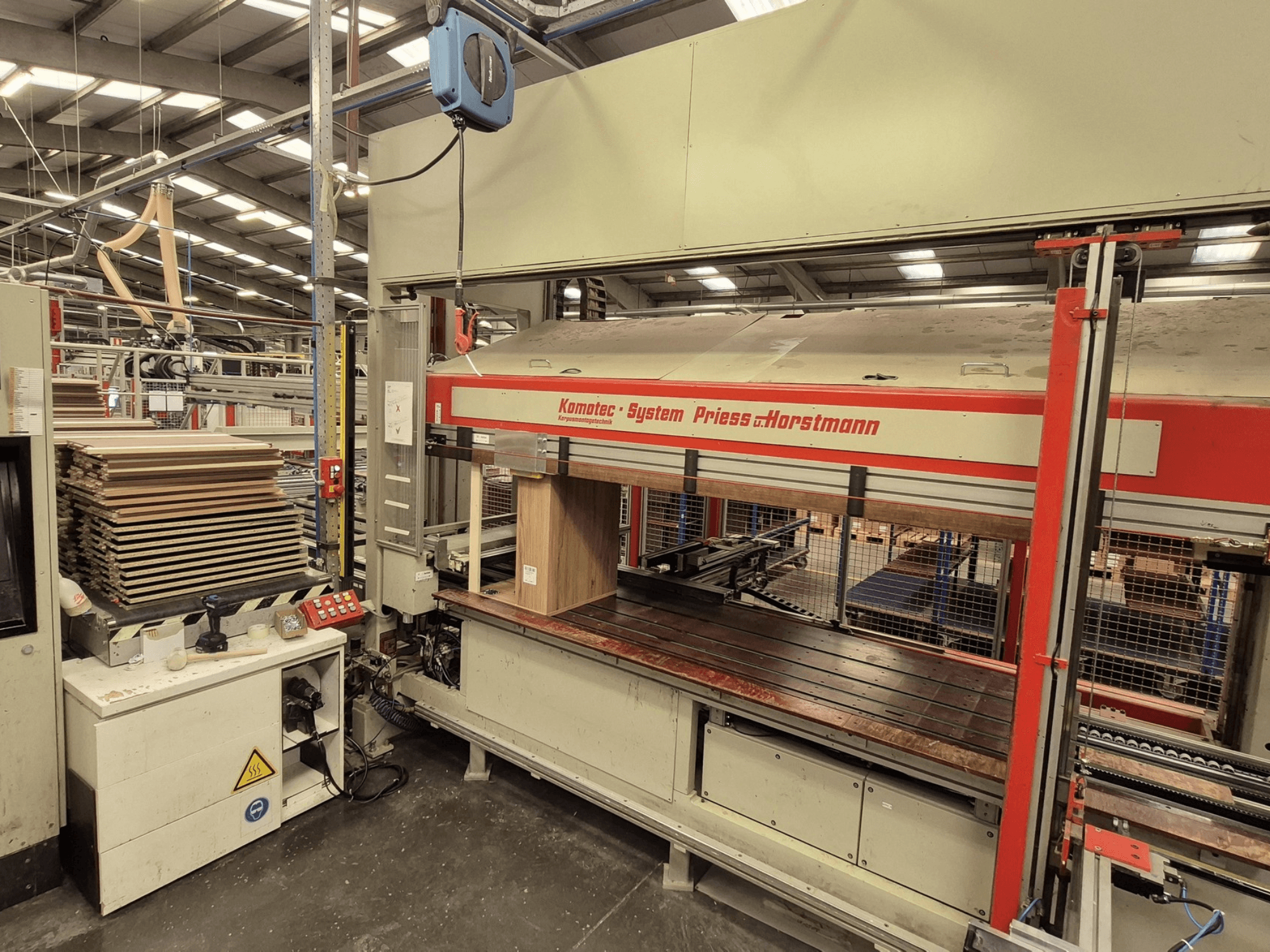

PREISS U HORTSTMANN - KP-5-CNCBE-PRE-PRE-2003-00001

• Munkadarab méretei

  • Szekrénymagasság: 300-2500 mm

  • Szekrényszélesség: 300-1200 mm (kisebb szélességek kézi kitöltővel lehetségesek)

  • Szekrénymélység: 160-700 mm

  • Maximális oldalvastagság: 56 mm (szerelvényekkel együtt)

• Működési követelmények

  • Áramellátás: A szekrényhez szükséges áramellátás: 400 V ±10%, 50 Hz, 3 fázis, kb. 10 kW

  • Sűrített levegő: 6-7 bar, olajmentes és száraz

  • Hely/ergonómia: Minimális helyiségmagasság 3700 mm; munkamagasság 930 mm

• Vizuális konfiguráció (RAL színek)

  • Gép és vezérlőszekrény: RAL 7032 Kieselgrau

  • Tartók és védőburkolatok: RAL 3000 Feuerrot

  • Motorok és elszívók: RAL 9005 Mattschwarz

Kiegészítő berendezések

• Pufferrendszer

  • görgős szállítószalagok (Roba)

    • Roba_11: ~2800 mm hosszúság, 700 mm hasznos szélesség; osztott körszíjhajtás; két 0,55 kW-os motor; 60 m/perc; 1 fix végállás + 1 vezérelhető középső ütköző.

    • Roba_12: ~2800 mm hosszúság, 700 mm hasznos szélesség; 0,55 kW-os motor; 60 m/perc; elsődleges kezelőszervek (Start/Stop, vészleállítás).

    • Görgők: Ø60 mm, műanyag bevonatú; 128 mm osztásköz

    • Munkamagasság: 930 mm (±20 mm)

  • Keresztirányú szállítószalagok (QF)

    • QF_11 és QF_12: 8 fogazott szalag; 0,55 kW-os motorok frekvenciaváltóval.

    • Sebesség: 40 m/perc 50 Hz-en

    • Működés: Pneumatikusan dönthető (hoch schwenkbar)

    • Teljes keresztirányú szélesség: ~1720 mm

• ZWA-1-CNC egység

  • Munkadarab méretei: szekrénymagasság 300-2500 mm; szélesség 300-1200 mm; mélység 160-700 mm

  • Működőképes: Elektromos és sűrített levegőellátás az utána következő karosszériaprésen keresztül

  • Munkamagasság: 930 mm

  • Hely: Minimális helyiségmagasság: 3700 mm

  • Felépítés: A helyiségben található helyiségek száma: 1,5 mm: Az emelőasztalhoz precíziós vezetőkkel ellátott masszív, torzióálló váz.
