- ➤ Használt egyéb SHEFFIELD Endeavor 9.15.7 | CMM eladó

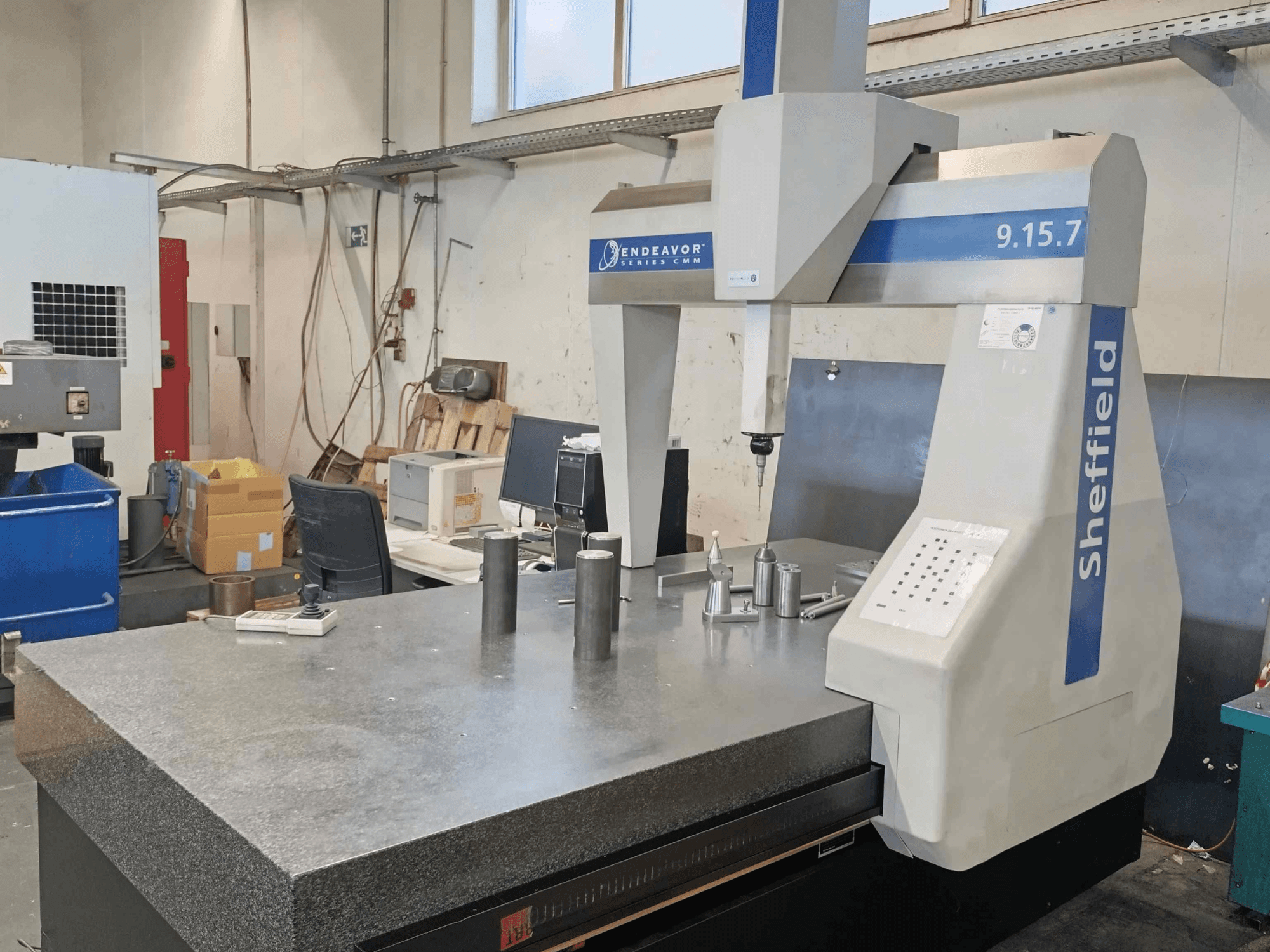

Ez a 3 tengelyes egyéb SHEFFIELD Endeavor 9.15.7 2003-ban készült. X-tengelyes mozgása 900 mm, Y-tengelyes mozgása 1500 mm, Z-tengelyes mozgása 660 mm. A gép gránit asztallal és kefe nélküli lineáris motorokkal van felszerelve az X és Y tengelyen. Ha kiváló minőségű mérési képességekre vágyik, vegye fontolóra az eladó egyéb SHEFFIELD Endeavor 9.15.7 CMM gépet. További részletekért vegye fel velünk a kapcsolatot.
Áttekintés
- márka: Other
- év: 2003
- MODELL: SHEFFIELD Endeavor 9.15.7
- alkalmazási típus: Mérő
- Helyszín: Németország
- géptípus: Koordináta Mérőgép (CMM)
Műszaki információk - Other SHEFFIELD Endeavor 9.15.7
Méretek
- Gép súlya: 3050 kg
- Asztal terhelés: 1250 kg
Mozgás
- Tengelyek száma: 3
- X-tengely útja: 900 mm
- Y-tengely útja: 1500 mm
- Z-tengely útja: 660 mm
További információ
CE-jelölés
Maximális 3D sebesség: 39 m/min
Maximális 3D gyorsulás: 1,7 m/s²
Feszültség: 240 V
Pontossági szabvány: PONTOSSÁG: DIN EN ISO 10360-2
Meghatározott pontosság Hőmérséklet-tartomány: °C - 25 °C
Térfogati hosszmérési hiba (MPEE): 2,8 + L/263 µm
Térfogati mérési hiba (MPEP): 3,0 µm
Maximális óránkénti hőmérséklet-gradiens: 2°C/h
Maximális napi hőmérséklet-gradiens: 5°C/24h
Maximális térbeli hőmérséklet-gradiens: 1°C/m
Megengedett környezeti hőmérséklet-ingadozás: ±5°C
Gránit táblázat
Menetes betétek: ISO M8 x 1,25
Légcsapágyazott tengelyek
Kefe nélküli lineáris motorok az X és Y tengelyen
Renishaw nagy felbontású lineáris mérlegek
Geometriai hibakompenzáció
Automatikus térfogati hőmérséklet-kompenzáció
Szondafej: Renishaw PH10MQ
Szondafej súlya: 645 g
A tengely indexelési tartománya: A tengely: 0° és 105° között 7,5°-os lépésekben
B-tengely indexelési tartomány: ±180° 7,5°-os lépésekben
Pozícionálási ismételhetőség: 1 µm
Maximális kiterjesztési hossz: 300 mm
Szondafej rögzítése: M10 menetes
Szonda csatlakozó menete: M10 Menet: M8 menet
Szondarendszer: Renishaw TP20
Referenciagömb átmérő: 19 mm
Párhuzamos port
Eladó szoftverlicenc nélkül
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
