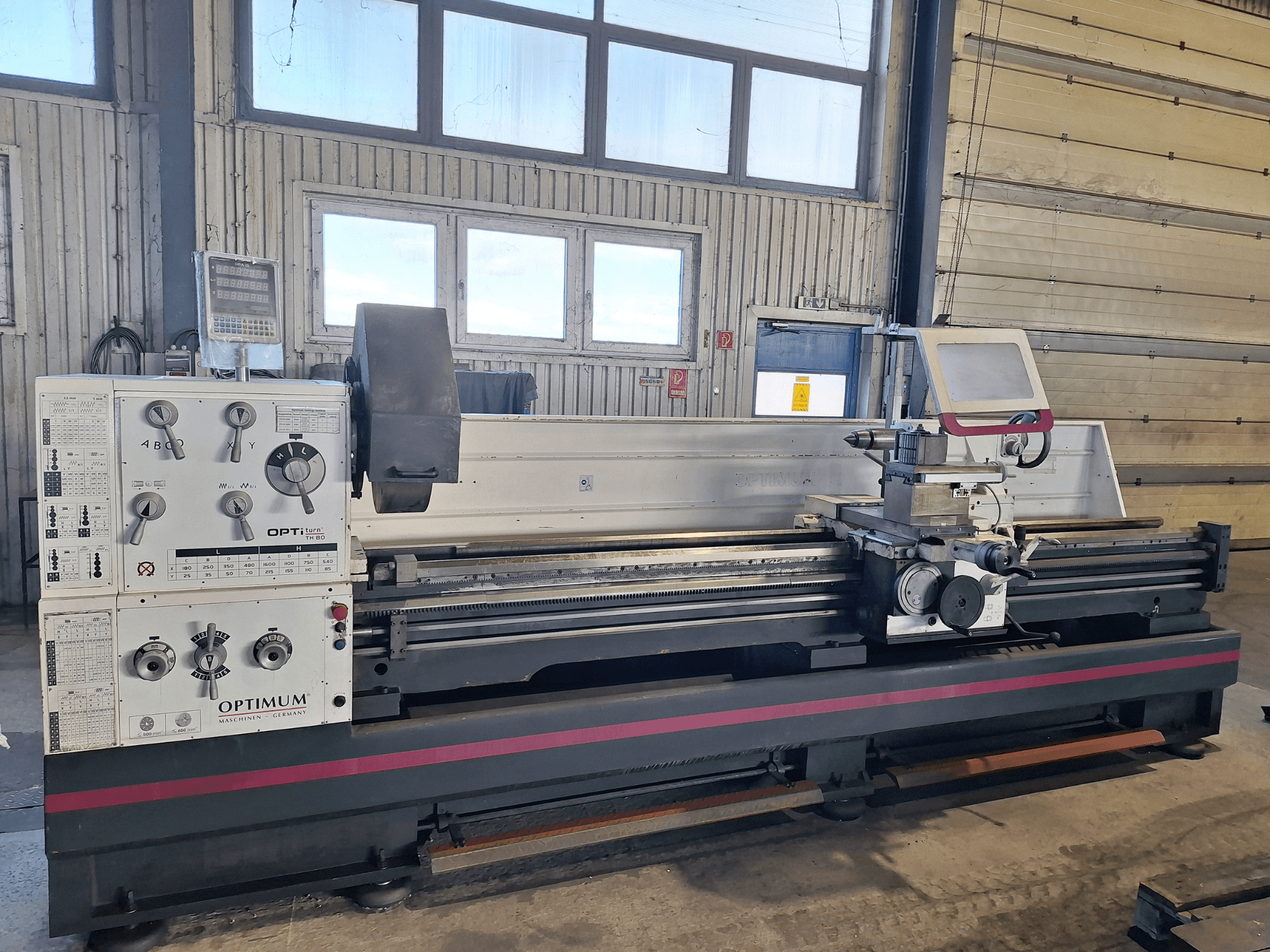

Optimum - OptiTurn TH 8030DHU-TUR-OPT-2022-00001

• Típus és kiemelések

  • Vezető és vontatóorsós eszterga, nagy rugalmasság, pontosság és költséghatékonyság

  • Előkészített digitális helyzetjelzővel (lásd kiegészítő felszerelés) és gyorscserélhető acéltartóval (lásd kiegészítő felszerelés)

• Szállítási információk

  • Csomagolási metrikák: Csomagolási metrikák: Hosszúság 4770 mm, szélesség 1150 mm, magasság 1840 mm

  • Weights: Bruttó 4480 kg, nettó 3870 kg

• Műszaki adatok

  • Teherbírás 1,4 t/m

  • Munkaterületek:

    • magasság 400 mm

    • Lengőátmérő a gépágy felett 800 mm

    • Lengőátmérő a gyalugép felett 570 mm

    • Ágyszélesség 400 m

    • Max. szélesség 3050 mm

    • Forgóátmérő az ágyhídon 1035 mm

    • Forgathossz az ágyhídban 250 mm

  • Sebességtartomány:

    • Fogaskerekek száma 16

  • Gyors mozgási sebesség:

    • Gyorsmozgás sebessége 3800 mm/perc

    • Magyarázat a gyorsmozgás max. 5 perc (30 perc szünet)

  • Elektromos adatok:

    • Hajtómotor teljesítménye 11 kW

    • Tápfeszültség 400 V

    • Hálózati frekvencia 50 Hz

    • Elektromos csatlakozások: Teljes névleges érték 12 kW

  • Hűtő kenőanyagrendszer:

    • Hűtőszivattyú teljesítménye 150 W

  • Orsó:

    • DIN ISO 702-2 No. 8

    • Orsó furat/rúd átmérője 105 mm

    • Orsó kúp Ø113 (kúp 1:20) mm

    • Szerszámtartó max. tokmánymagasság 32 mm

  • Farokrúd:

    • MK 5

    • Farokfutószerszám maró lökete 235 mm

    • Farokfutószár átmérője 90 m

  • Tengelyek: Aszfaltcsapok: Aszfaltcsapok: 1:

    • Metrikus osztás 0,45 - 120 mm/fordulat (54 osztás)

    • Birodalmi osztás 80 - 7/16 Gg/1" (60 osztás)

    • Átlós osztás 7/8 - 160 (42 osztás)

    • Moduláris menettávolság 0,25 - 60 mm/fordulat (46 osztás)

  • Menetirány:

    • Eljárás felső csúszka 230 mm

    • Menet a kocsi nyergében 2900 mm

    • Mozgás keresztcsúszda 368 mm

  • Betáplálás:

    • Hosszirányú előtolási tartomány 0,044 - 1,48 mm/ford. (25 előtolás)

    • Lapos előtolási tartomány 0,022 - 0,74 mm/ford. (25 előtolás)

• Tervezési jellemzők és biztonság

  • Edzett és csiszolt Z-tengely-vezetőpálya

  • Orsó rögzítése Camlock DIN ISO 702-2 No. 8

  • Pontosan megmunkált szán; minden vezető ékcsíkkal állítható

  • Állítási tartomány felső csúszka ± 90°

  • Az orsó orrának garantált koncentricitása jobb, mint 0,015 mm

  • Hullámok, kerekek és főorsó olajfürdőben futnak

  • Sima, edzett és csiszolt fogaskerekek 2 állítható precíziós kúpos görgős csapágyazású fogaskerékkel

  • Egyértelmű választókar az előtolási sebességek átkapcsolásához

  • Zárt kialakítású gyorsbeavatkozó előtoló fogaskerék

  • Olajfürdőben edzett és csiszolt fogaskerekek és tengelyek precíziós csapágyazásban

  • A kézikerekek szétválasztva és az EN 23125 szabvány szerint tesztelve

  • Kétcsatornás jobbra-balra kapcsoló az EN 23125 szabvány szerint tesztelve

  • Az EN ISO 13849 szabvány szerint tesztelt kapcsoló élettartam-számítással.

  • Jobbra/balra forgás az ágykocsin a kapcsolóorsó segítségével kapcsolható

  • Központi kenés az ágycsúszdában

  • Hűtőberendezés különálló hűtőfolyadék-tartállyal, szintjelzővel és olajleválasztóval; egyszerű és teljes kiürítés és tisztítás a DIN szerint

  • Vezető orsó

  • Vészleállító fúvókakapcsoló, motorvédő kapcsoló, zárható főkapcsoló

  • Vészleállító berendezés lábvezérlővel

  • Biztonsági kézikerekek kioldó funkcióval az X-tengelyben

  • Kézikerekek 0,04 / 0,02 mm-es állítható finomskálával

  • Kúpos esztergáláshoz ± 10 mm-re állítható farokcsapágy

  • Faroktoll és kézikerék állítható finomskálázással

  • Farokasztal kurbli a pozícióváltáshoz

  • Farokcsapszeg két állítható áttétellel 1/4 vagy 1/1 fordulat

  • Gyors előtolás: nyomógomb és választókar a sík- és hosszirányú gyorsmenet aktiválásához; nem kapcsolja ki az egész gépet, amikor a végálláskapcsolóba behúzódik

  • Biztonsági végálláskapcsoló pozitív nyitóérintkezőkkel

  • Elektromos motorfék gyors vészleállítással; gyors leállítás normál üzemben görgő nélkül

  • Elektromosság Siemens komponensekkel

  • Energialánc a kíméletes vezeték- és tömlővezetéshez

Kiegészítő felszerelés

• DPA 21 digitális helyzetjelző üvegskálával

• SWH 9-D acél gyorstartó

• 41 x 180 D típusú acéltartó szögletes vésőkhöz (max. szerszámmagasság 32 mm)

• Rögzített keret (állványtartó) átjáró max. Ø 150 mm

• Futó keret (állítható/követett támasz) átjáró max. Ø 130 mm

• Gépvilágítás / LED-es géplámpa

• MK 5 / MK 7 redukciós hüvely

• MK 5 fix centrálási pont

• Rögzített központosító pont MK 5, ötvözött

• Pozíciómegállító finombeállítással

• Váltó fogaskerék-készlet

• Minőségi olaj zárt

• Működtető szerszámok
