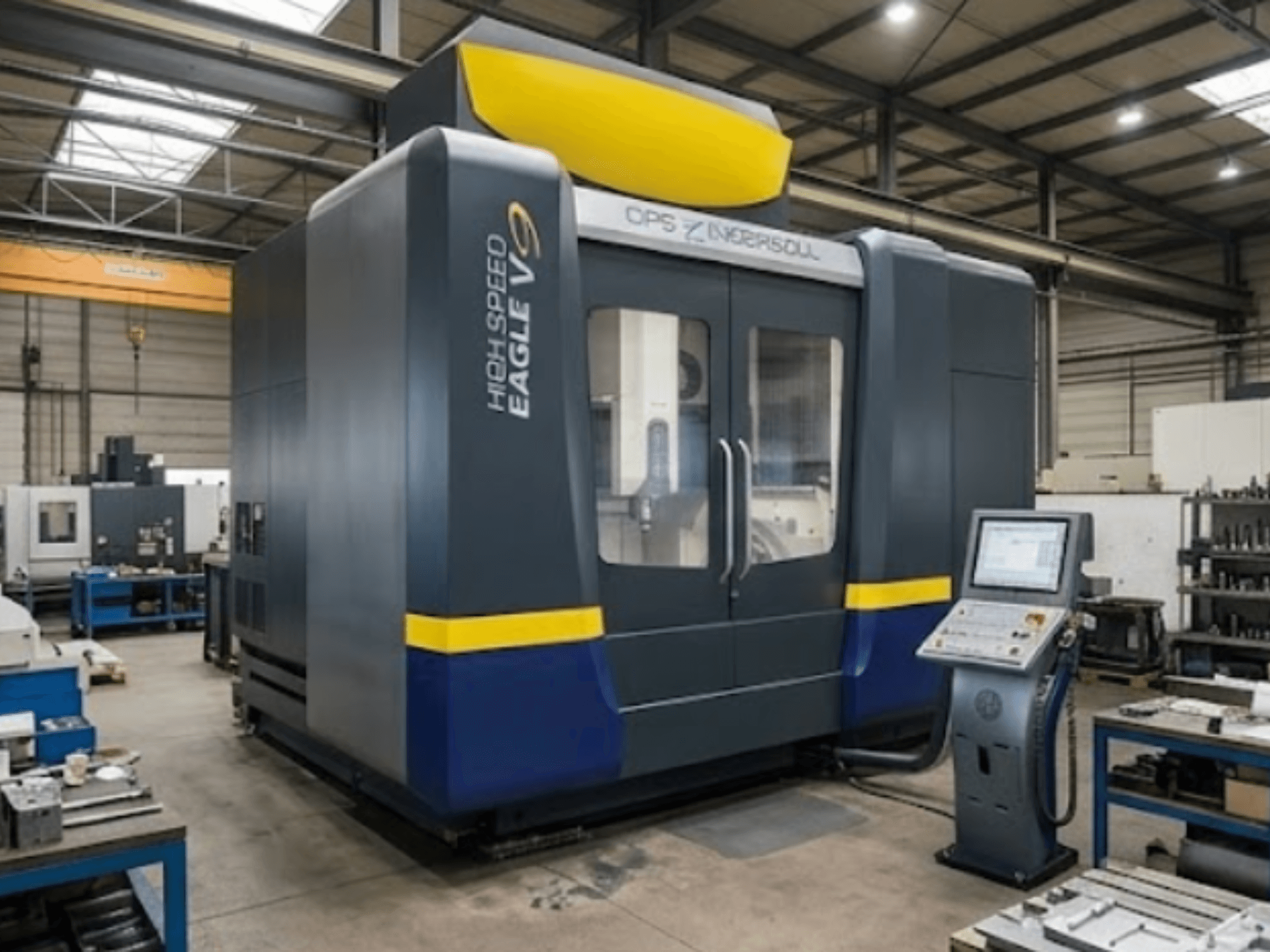

OPS INGERSOLL - Eagle V9DE-MIL-OPS-2014-00001

- A gép felépítése: Kettős portálmeghajtás az X- és Y-tengelyeken, rezgéscsillapító polimerbeton alaplap alapozás nélküli hárompontos rögzítéssel

- X-tengely mozgástartománya: 800 mm

- Y-tengely mozgástartománya: 600 mm

- Z-tengely mozgástartománya: 500 mm

- B-tengely mozgástartománya: 140° / 60°

- C-tengely mozgástartománya: 360°

- B-tengely sebessége: 25 fordulat/perc

- C-tengely sebessége: 100 fordulat/perc

- Maximális gyorsmozgási sebesség: 45 m/min

- Maximális gyorsulás: 10 m/s²

- 1. orsó (alapkivitel): HSK-A63 nagyfrekvenciás orsó, 35 kW teljesítmény, 1–18 000 fordulat/perc, 83 Nm nyomaték

- 1. orsó szerszámcserélő: HSK-A63, 48-szoros

- 2. orsó (opcionális 5. opció): HSK-E50 nagyfrekvenciás orsó, 17 kW teljesítmény, 1–36 000 fordulat/perc

- 2. orsó szerszámváltó: HSK-E50, 72-szeres

- Vezérlőrendszer: HEIDENHAIN iTNC 530 HSCi

- Asztaltípus: T-hornyos asztal (opció beállítása esetén 4./5. tengely egységgel helyettesítve)

- 4./5. tengely munkadarab-befogadóképessége: 500 mm átmérő x 500 mm magasság, max. súly 250 kg

- 1. pontossági csomag: Hőcserélő kör +/- 0,1 °C és hajtáshűtés

- 2. precíziós csomag: Pozíció- és geometriai hiba kompenzáció az X/Y/Z tengelyeken

- 3. precíziós csomag (5-tengelyes opció): ATDC (automatikus hőmérséklet-eltérés-szabályozás), 5-tengelyes kompenzáció, Heidenhain KinematicsOpt kalibrációs gömbbel

- Szerszámmérés: Blum lézerrendszer a szerszámtörés-ellenőrzéshez és a szerszámhossz/átmérő kompenzációjához

- Munkadarab-mérés: Renishaw infravörös tapintó

- Kenés: minimális mennyiségű kenés (külső orsó), automatikus központi kenés az orsó, a hajtás és a vezetőrendszer számára

- Automatizálás / anyagmozgató rendszer (13. opció): IMC5 MultiChange light anyagmozgató rendszer (2004-es évjárat) a jobb oldalon felszerelve, RCS standard fogó, 8-szoros munkadarab-tár

- Elektródatár (14. opció): Erowa ITS kettős elektródatár (154 helyes)

- További jellemzők:

forgácstároló

automatikus marószerszám-tisztítás permetezőanyaggal

HR410 kézikerék
