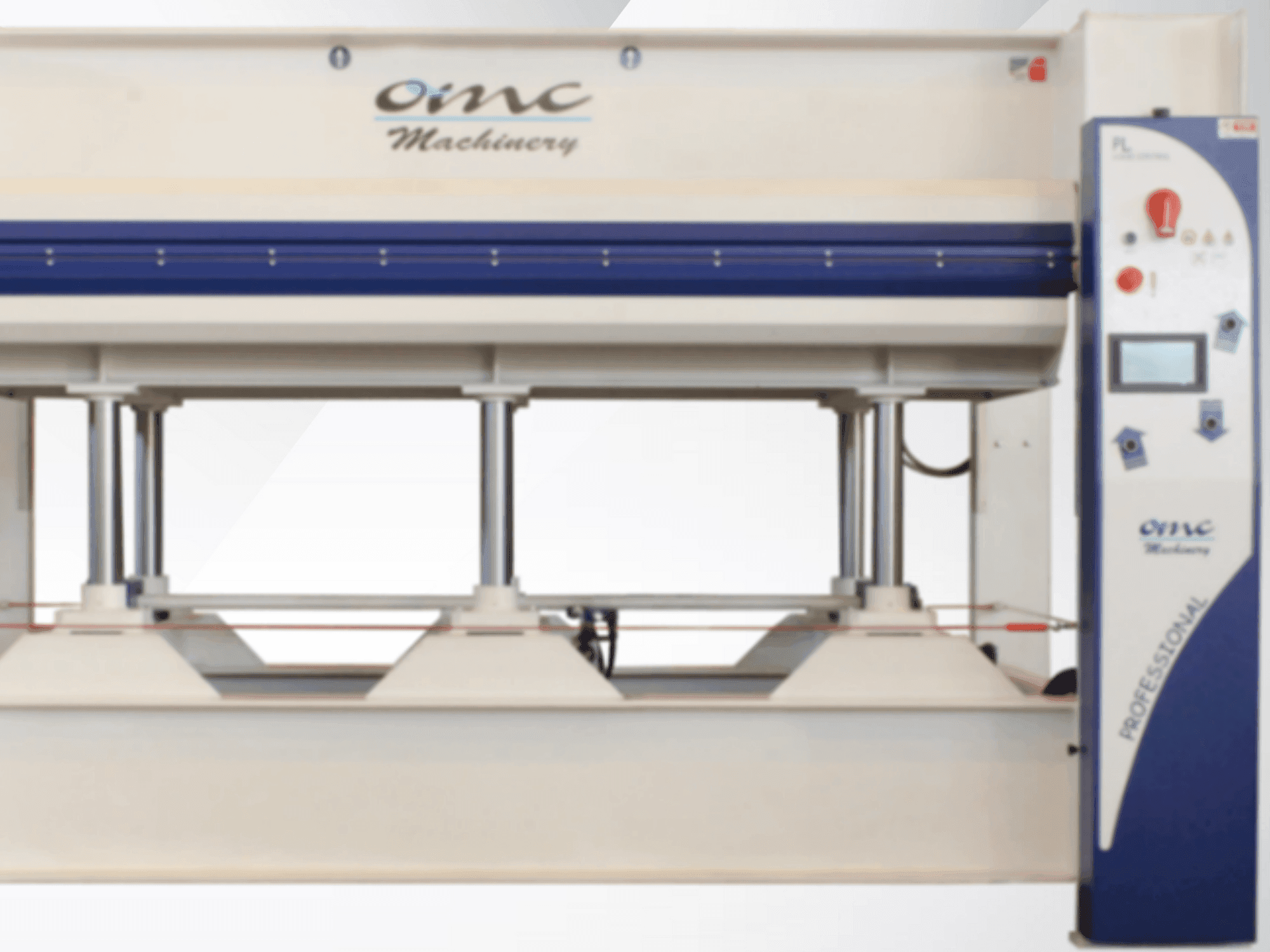

OMC - PL 90sIT-PRE-OMC-2025-00001

Forró lemezprés Márka: OMC Típus: PL 90s Új gép Műszaki adatok Lemezméret: 3000 x 1300 mm Lökethossz: 400 mm Lökettípus: Felfelé irányuló lökés (alulról felfelé) Lemez típus: Elkom elektronikus lemezek Préserő: 90 tonna a felület 80%-án Préshengerek: 6 x Ø 70 mm Felszíni nyomás: 2,05 kg/cm² a felület 100%-án, 2,56 kg/cm² a felület 80%-án Be- és kirakó oldal: 3000 mm Fűtőrendszer: Elektronikus 25,4 kW, maximális hőmérséklet 120 °C Időzített automatikus nyitás Vezérlőpanel: Alapfelszereltség Csatlakozás: 400 V, 50 Hz, 3 fázis Biztonsági berendezés: A prés teljes kerületét körülvevő biztonsági kábel Vészleállító gomb Kétkezes vezérlés CE-szabvány A prés szerkezete A prés szerkezete kompozit és hegesztett acélból készül. Mind a rögzített, mind a mozgó préslemez szerkezete kompozit és hegesztett acélból készül. A prés fogasléc-vezető rendszerrel van felszerelve, amely biztosítja a lemezek zárása/nyitása során a tökéletes párhuzamos mozgást. Elkom fűtőlemez Elkom elektromos lemezek elektromos ellenállásokkal A lemezek egy forgácslapból állnak, amelyre az elektromos ellenállásokkal ellátott alumíniumlemez van rögzítve. Maximális üzemi hőmérséklet 120 °C. Maximális nyomóerő = 7 kg/cm² Hidraulikus rendszer - A hidraulikus rendszer egy kétfokozatú egységből áll, merülő szivattyúval a zajcsökkentés és a forgó alkatrészek kenése érdekében. - Szivattyú a gyors záráshoz/nyitáshoz (nagy áramlási sebesség – alacsony nyomás: 35 l/min), présszivattyú (kis áramlási sebesség – nagy nyomás: 1,6 l/min). - 2 HP-s villanymotor - A hidraulikus egységet a tartályra szerelt következő vezérlő- és biztonsági szelepekkel látták el: - Maximális nyomásszelep: megakadályozza a hidraulikus rendszerben a túlnyomás kialakulását elektromos vagy elektronikus vezérlési hiba esetén - Nyomásmegtartó szelep (visszacsapó szelep) - Alacsony leeresztési nyomású szelep (előleeresztő szelep). Megakadályozza a veszélyes nyomáshirtelen-változásokat a rendszerben. - Olajleeresztő mágnesszelep Vezérlőpanel és elektromos rendszer A préselési paraméterek a vezérlőpanelen állíthatók be, amely a következő kapcsolókkal/mérőkkel van felszerelve: - 2 hőmérséklet-szabályozó a lemez hőmérsékletének beállításához - Nyomásmérő a nyomásszabályozáshoz, automatikus nyomáskiegyenlítő rendszerrel - Általános be-/kikapcsoló kapcsoló - Két kézi biztonsági gomb a prés bezárásához - Időzítő az automatikus kinyitáshoz - Kapcsoló a munkaciklus utáni kézi vagy automatikus lemeznyitás kiválasztásához. - Be-/kikapcsoló kapcsoló a felső és alsó lemez fűtéséhez Biztonsági rendszerek - Időzített kétkezes vezérlés a prés bezárásához - Biztonsági kötél a prés négy oldalán - Lemezreteszelés karbantartáshoz - Védőburkolatok a fogaskerék- és fogasléc-egységekhez - Biztonsági matricák és figyelmeztető feliratok - Üzemeltetési és karbantartási kézikönyv - A prés megfelel a CE-szabványoknak Opcionális: Érintőképernyős kijelző – Programozható logikai vezérlő Kifejezetten a következő paraméterek beállításához kifejlesztett 7 hüvelykes színes érintőképernyős kijelző - hőmérsékletek - préselési idő - A fűtőrendszer napi beállítása - a fűtőrendszer automatikus kikapcsolása a beállított hőmérséklet elérésekor és automatikus hőmérséklet-visszaállítás - új rendszer az automatikus nyomásbeállításhoz - A korábbi adatok/paraméterek mentésének lehetősége - Diagnosztikai rendszer Érzékelő a lemezek párhuzamos mozgásának ellenőrzéséhez Eloxált (anodizált) felület a 2 lemezen 2 henger elektromos kikapcsolása + érzékelők a párhuzamos vezérléshez Mylar fólia a paneleken
