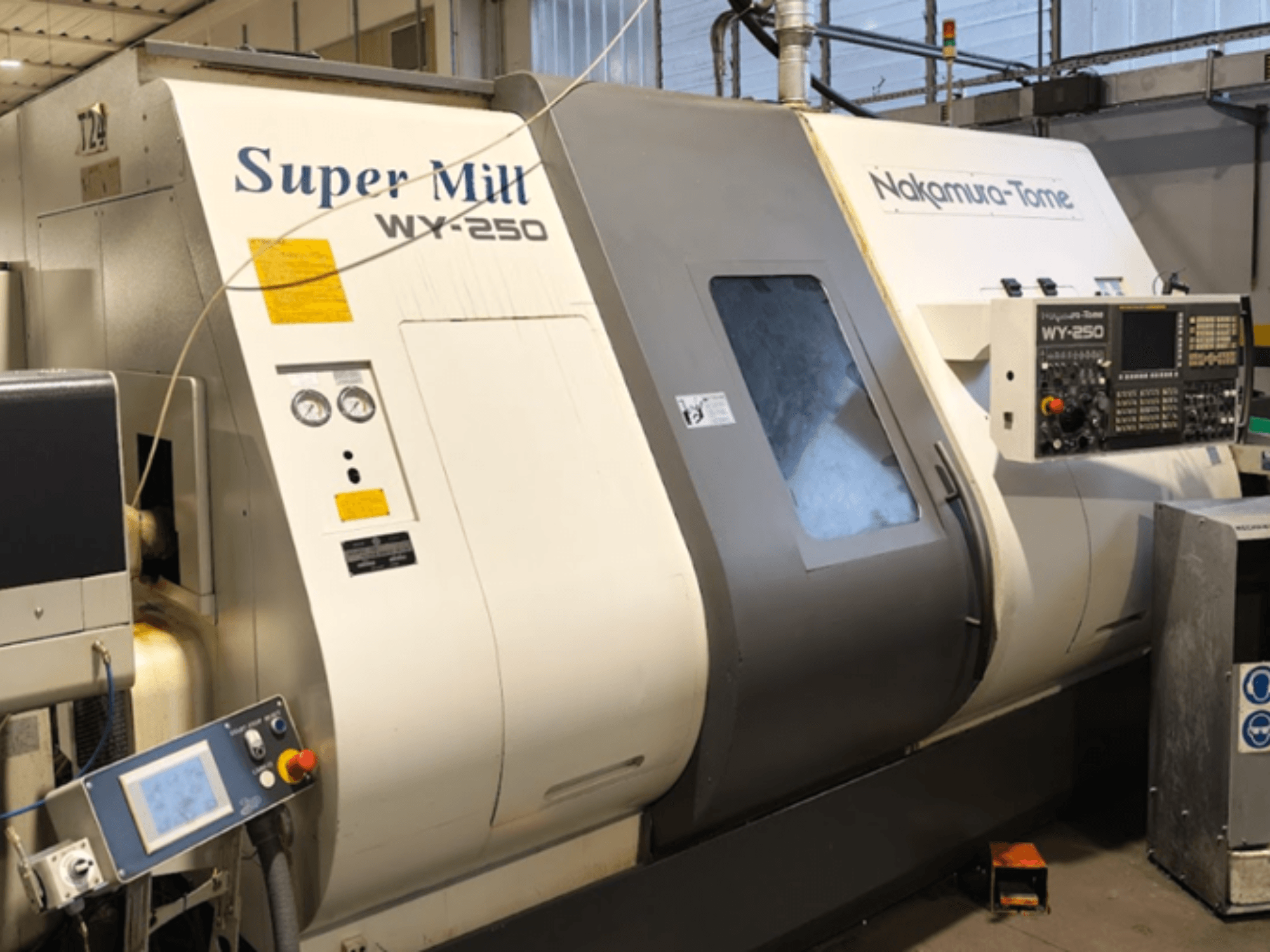

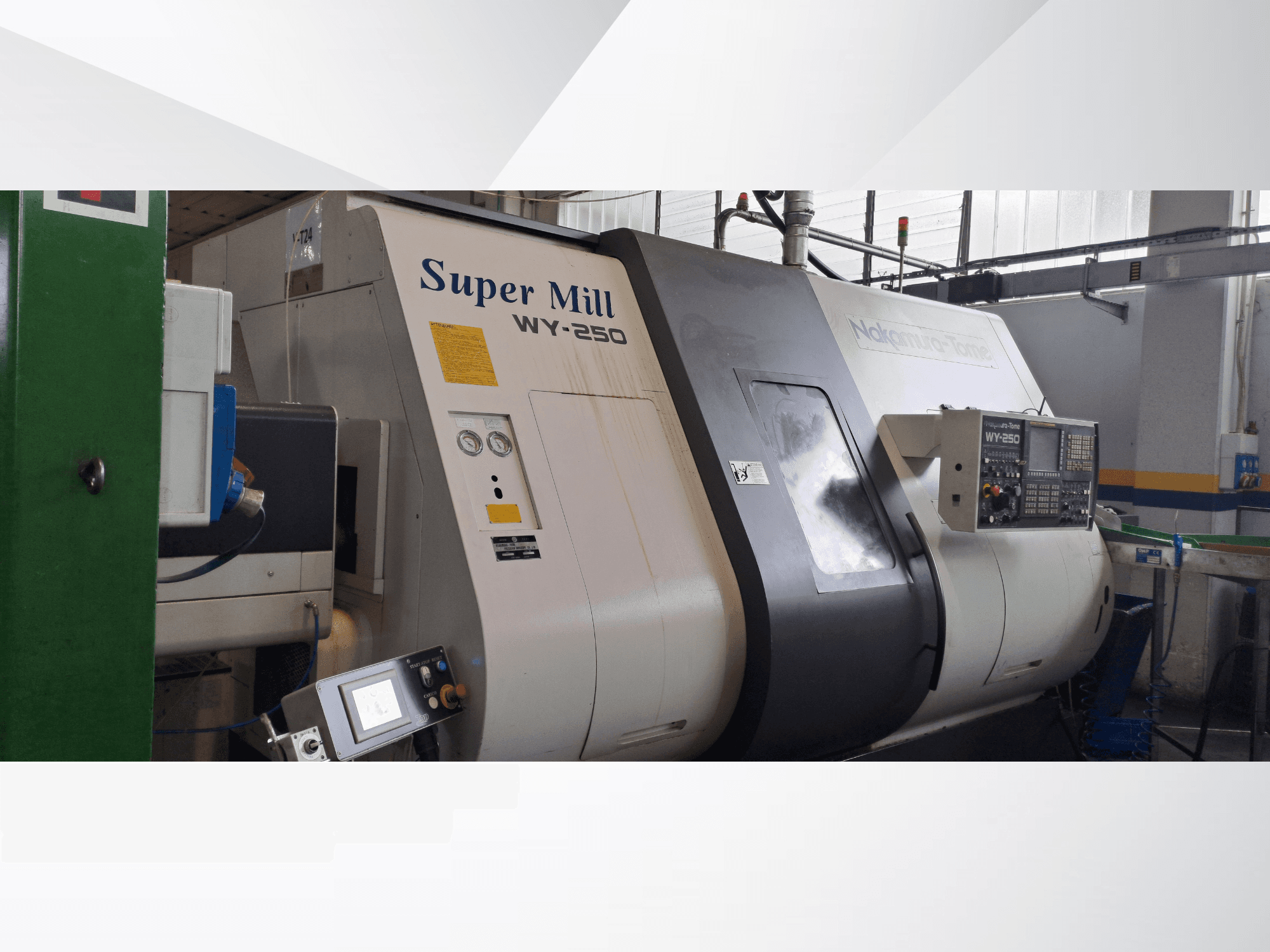

NAKAMURA-TOME - WY 250IT-TUR-NAK-2007-00002

• Utazások:

  • X1: 160,5 mm

  • X2: 165 mm

  • Z1/Z2: 580 mm

  • Y1: +50 / -50 mm

  • Y2: +20 / -50 mm

• Tartalmazott szerszámok:

  • 4x külső szerszámtartó

  • 4x szerszámtartó 2 ellentétes irányú szerszám egyidejű felszereléséhez

  • 6x fúrórúdtartó

• Meghajtott szerszámtartók (HEIMATEC):

  • 4x radiális

  • 4x axiális

• Nyelves szerszámtartók (Bellegrandi):

  • Főorsó: főorsó: BA és BD 70-es méretű fogókulcsokhoz, a hozzá tartozó csészékkel együtt.

  • Ellenorsó: MSCTNR70-A5" 70-es méretű BA fogókarokhoz, rugós kidobóval együtt

Kiegészítő felszerelés

• IEMCA Master 880/33/P rúdadagoló (2003), S/N: 0200347S03

  • Alkalmazás: Automatikus rúdadagoló CNC esztergákhoz

  • Kapacitás:

    • rúdhossz: 3300 mm (megerősítésre vár)

    • Max rúdátmérő: legfeljebb Ø80 mm (modellcsalád referenciamodell)

    • Vezetőcsatornák: Ø65 mm a tartozék; Ø70 mm jelenleg beépítve, és a géphez mellékelve szállítható

  • Tulajdonságok: Automatikus betöltés/betáplálás, szinkronizálás az esztergapad ciklusával, kompatibilis az orsóbélés/vezetőcsatorna rendszerekkel, nagy teherbírású váz.

  • Megjegyzés: A Nakamura Tome WY-250 készülékkel együtt kerül forgalomba; egyes tartozékok/vezetőcsatornák az esztergapad beállításához tartozhatnak.

• Teljes kézi állkapocs-készlet ("Manine") az alkatrész-kioldóhoz (maga az alkatrész-kioldó nincs megadva)

A gép állapota / műszaki állapota - FONTOS

A gép jelenlegi műszaki állapotában kerül értékesítésre, és az eladó NEM végzi el a javításokat az eladás előtt.

Főbb ismert problémák/állapotpontok:

• Az alsó revolver meghajtású szerszámkészítő funkció nem működik megfelelően.

• A levegő/olaj kenési rendszerrel kapcsolatos problémák észlelése

• Rozsda jelenléte az alsó revolver hajtóművében.

• A felső torony hajtóművét NBU15 zsírral töltöttnek találták, holott a rendszernek levegő/olaj kenéssel kellene működnie.

• A Z1 tengely lineáris vezetőit/csúszdáit ki kell cserélni.

• A Z2 tengely lineáris vezetőit/csúszdáit ki kell cserélni.

• A gép ellenőrzése során észlelt geometriai eltérések

• Különböző orsó/fék/hidraulikus hengerek kifutási eltéréseit mértük.

• Több csapágy, golyóscsavar, tömítés, vezetőgörgő, szíj, kenési alkatrész és törlő cseréje szükséges a mellékelt alkatrészlista szerint.

Az ellenőrzés kiemelt pontjai:

• A gép geometriáját és az orsó párhuzamosságát megmérték és dokumentálták.

• Kifutási értékeket állapítottak meg mind az orsókon, mind a hidraulikus tokmányrendszereken.

• A több tengelyes kenési és védelmi alkatrészek karbantartást/cserét igényelnek.

• Részletes pótalkatrészjegyzék áll rendelkezésre

A mellékelt dokumentáció:

• Műszaki vizsgálati jelentés

• Geometriai ellenőrzési jelentés

• Pótalkatrészek/cserelista

• Fotók a sérült/kopott alkatrészekről

A gép továbbra is egy jól felszerelt Nakamura Tome WY-250 Super Mill platform, de a leendő vásárlóknak a gép értékelésekor figyelembe kell venniük a szükséges javítási és karbantartási munkákat. Műszaki ellenőrzés és pótalkatrész dokumentáció kérésre rendelkezésre áll.
