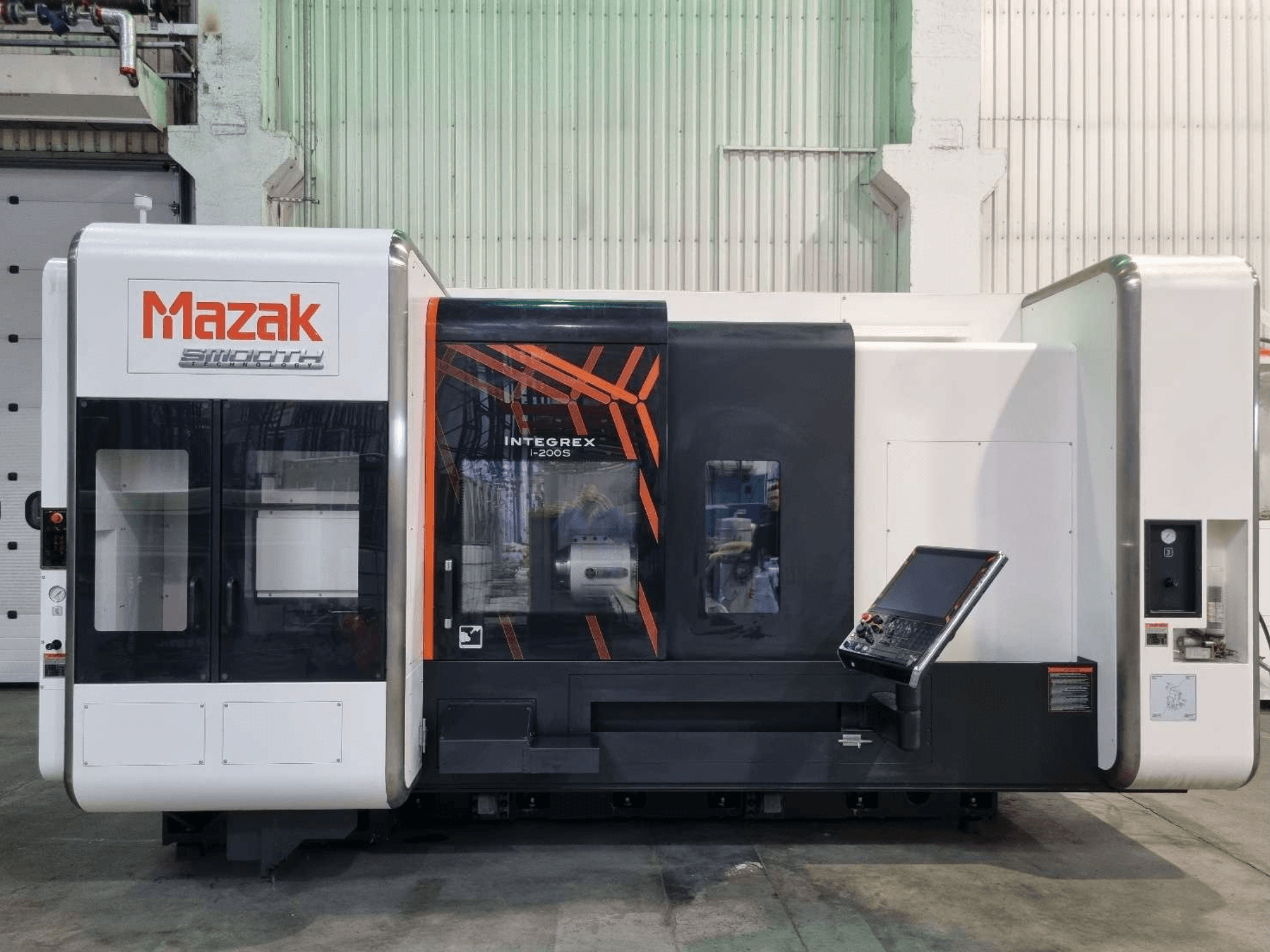

Mazak - INTEGREX i‑200 SPL-TUR-MAZ-2017-00001

• Működési idő: üzemidő: kb. 68 óra

• Rendelkezésre áll: .

• Kulcsképességek:

  • Teljes 5 tengelyes szimultán megmunkálás

  • Főorsó + második orsó

  • Maróorsó automatikus szerszámcserélővel

  • Teljes esztergálás és marás egy beállításban

• Kapacitás és munkatartomány

  • Max: Ø658 mm

  • Keresztcsúszda feletti kilengés: Ø658 mm

  • Max. megmunkálási átmérő: Ø658 mm

  • Max megmunkálási hossz: 1519 mm

  • Rúdkapacitás (főorsó): Ø102 mm

  • Rúdkapacitás (második orsó): Ø65 mm

  • Max: 650 kg

  • Max. tartótömeg (második orsó): 300 kg

• Főorsó (HD1)

  • tokmány mérete: 12"

  • Orsó furata: Ø112 mm

  • Motor kimeneti teljesítménye: Motor teljesítménye: 22 / 18,5 kW

  • Nyomaték: 883,3 / 716,2 Nm

  • Gyorsítási idő: 1,5 Nm Nm Nm Nm Nm Nm Nm Nm Nm Nm 4.9 s

  • Légbefúvó rendszer: Tartalmazza:

  • Kiegészítő konfiguráció: HD1 nagy teherbírású orsó; a szabványos orsóhenger és tokmány eltávolítása

• Második orsó (HD2)

  • Forgótok mérete: 8"

  • Maximális fordulatszám: 5 000 rpm

  • Orsó furata: A tengelytörő furat: Ø76 mm

  • Motor kimeneti teljesítménye: Motor teljesítménye: 18,5 / 15 kW

  • Forgatónyomaték: 325 / 238 Nm

  • Acceleration time: 4.5 s

  • Gyári opció: HD2 orsószinkronizáló funkció

• Maróorsó

  • Maximális fordulatszám: 12 000 fordulat/perc

  • Motor kimeneti teljesítménye: Motor teljesítménye: 24 kW

  • Hűtés: Olaj és levegő

  • Szerszámcsatlakozó: HSK-A63 (T63)

  • 90°-os indexelési idő: 0,5 s

  • Gyorsítás: 1.27 s

  • Kenés: Olaj és levegő

  • Szerszámkapacitás:

    • Esztergályozó szerszámok: □25 mm

    • Belső átmérőjű esztergaszerszámok: Ø40 mm

    • Marószerszámok: Max Ø125 × 400 mm

• Tengelymozgások

  • W: 1574 mm

  • Gyorshajtás: X/Z 50 m/min; Y 40 m/min; W 30 m/min

• Szerszámrendszer és tár

  • Szerszámrendszer: CAPTO C6

  • Szerszámtároló kapacitás: 72 pozíció

  • Automatikus szerszámváltó: tartozék

  • Funkciók: Szerszámtörés-érzékelés a tárban; Túlterhelés-érzékelés

• CNC funkciók és szoftver

  • 5 tengelyes megmunkálási funkciócsomag

  • Szerszámsugár-kompenzáció 5 tengelyhez

  • Hengeres interpoláció

  • Polárkoordináta-interpoláció

  • Szinkron menetvágás maróorsóval

• Hűtés és előkészítés

  • Átmenő szerszámhűtés: 7 MPa

  • Előkészítés az olajköd-elszívó rendszerhez

• Kiemelt információk

  • Gyakorlatilag új állapot, mindössze ~68 üzemórával

  • Nagyon gazdag gyári konfiguráció

  • Teljes 5 tengelyes szimultán megmunkálás

  • Fő- és mellékorsó konfiguráció

  • 72 szerszámos CAPTO tár

  • Gyártásra kész, jelentős megtakarítással az új géphez képest

Kiegészítő berendezések

• forgács- és alkatrészkezelés

  • Oldalsó forgácsszállító - Consep típus

  • Szalag típusú alkatrészszállító

• Rúdadagolás és munkadarab-kezelés

  • LNS QLS II rúdadagoló

  • Rúdadagoló interfészkészlet

  • Automatikus alkatrészfelfogó

• Szűrés

  • SEI FILTRATION egység

    • Sorozat: JT040

    • Modell: 40/70-V-I-R-FM

    • Év: 2018

• Egyéb tartozékok

  • Gépi rögzítőhorgonyok

  • 3 színű gépállapotjelző lámpa
