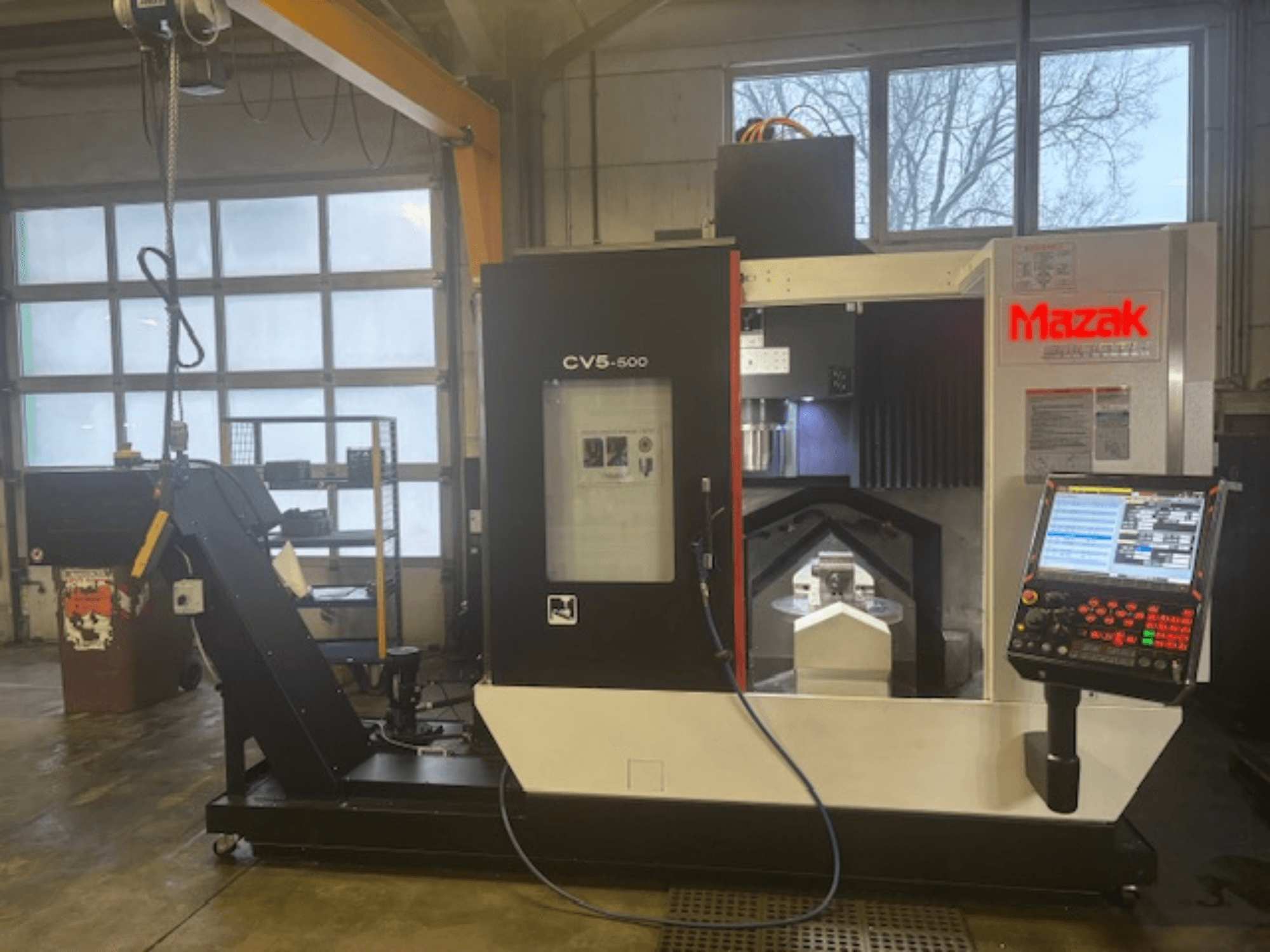

Mazak - CV5-500DE-MIL-MAZ-2023-00001

• Elektromos terhelés

  • Látszólagos teljesítmény (40%-os üzemmód): 45,5 kVA

  • Állandó látszólagos teljesítmény: 43,4 kVA

  • Elektromos csatlakozás: 3 fázisú váltakozó áram 380/400/415/440/460/480 V ±10%; 50/60 Hz ±1 Hz

• Pneumatika

  • Nyomás: 5-9 bar

  • Áramlási sebesség: 26 l/min

  • Levegő kifúvása az orsón keresztül: 345 l/min

• Orsó

  • Orsó orr: 40° meredek kúp

  • Fogaskerékfokozatok: 2 fokozatú (elektromos)

  • Névleges teljesítmény (AC inverteres motor): 18,5 kW (10%-os üzemmód), 15,0 kW (25%), 11,0 kW (40% és folyamatos)

  • Maximális nyomaték: 119,4 Nm (10%), 95,5 Nm (25%), 70,0 Nm (40%); folyamatos 57,3 Nm

• Tengelyek, előtétek, gyorsítók

  • Egyidejűleg működő tengelyek száma: 5

  • Gyorsmeneti X/Y/Z mozgatás: 36 m/min

  • Gyorstranzverzió B/C: 30 perc-¹

  • X/Y/Z előtolási sebesség: 36 000 mm/perc

• Asztal

  • Átmérő: 500 mm

  • Menetes furatok: M16 × 2

  • Referenciafurat: Ø50 mm H6 (+0,016 / -0,000 mm)

• Munkadarab-kapacitás

  • Maximális átmérő: 500 mm

  • Max magasság: 320 mm

• Menetek / munkaterület

  • B-tengely elfordítás/indexálás: 220° (±110°), 0,0001°

  • C-tengelyes elforgatás: 360°

  • Távolság orsó orr - asztallap (vízszintes): 50-520 mm

  • Távolság orsó orr - asztal közepe (függőleges): 95-565 mm

• Automatikus szerszámváltó

  • Szerszámpozíciók: 30 (opcionális tár: 48)

  • Választás: A szerszámok kiválasztása: Véletlenszerű, legrövidebb út

  • Szerszámtartó: MAS BT 40 vagy SK 40

  • Húzócsavar: Yamagaxi ANSI típus

  • Max. szerszámátmérő: 80 mm (szomszédos foglalt) / 125 mm (szomszédos szabad)

  • Max. szerszámhossz: 300 mm

  • Szerszámváltási idő (forgácsról forgácsra): 4.60 s

• Tartály kapacitások

  • Vezetőpálya/golyóscsavar kenőanyag: 1.80 l

  • Hidraulikaolaj: 5,0 l

  • Orsó hűtőfolyadék: 26.0 l

  • Opció: 18.000 min-¹ orsó hűtőfolyadék (olajtartály): 60 l

  • Teljes tartálykapacitás: 320,0 l

Kiegészítő felszerelés

• Felügyeleti/érzékelő csomag

  • Analóg bemenetek: 4 × 0-10 V

  • Digitális bemenetek: 8

  • ACC-SENSOR.1AXIS.10M: 1 tengelyes gyorsulásmérő 10 m-es kábellel

  • Aktív teljesítményérzékelő (méretek: 8105 × H85 mm)

  • Toolscope IP DIN sínhez Rev.4

  • Ipari PC funkcionalitás a vezérlőszekrényben

  • Kommunikáció és vezérlés HMI-n keresztül

  • PM: Szerszám- és folyamatfelügyelet

  • Szerszámtörés-érzékelés

  • Öntanuló kopáshatár

  • Fix és dinamikus toleranciasávok

  • A folyamat teljesítményének felügyeleti stratégiája

  • Ütközésfigyelés az összes Golioggal

  • DIN sínre szerelhető a vezérlőszekrényben

  • Méretek: 812 × H90 × D62 mm

  • Dokumentáció, beleértve a Toolscope-ot is

• forgácsszállító (megadott méretreferencia: a gép szélessége 3,365 mm a forgácsszállítóval együtt)
