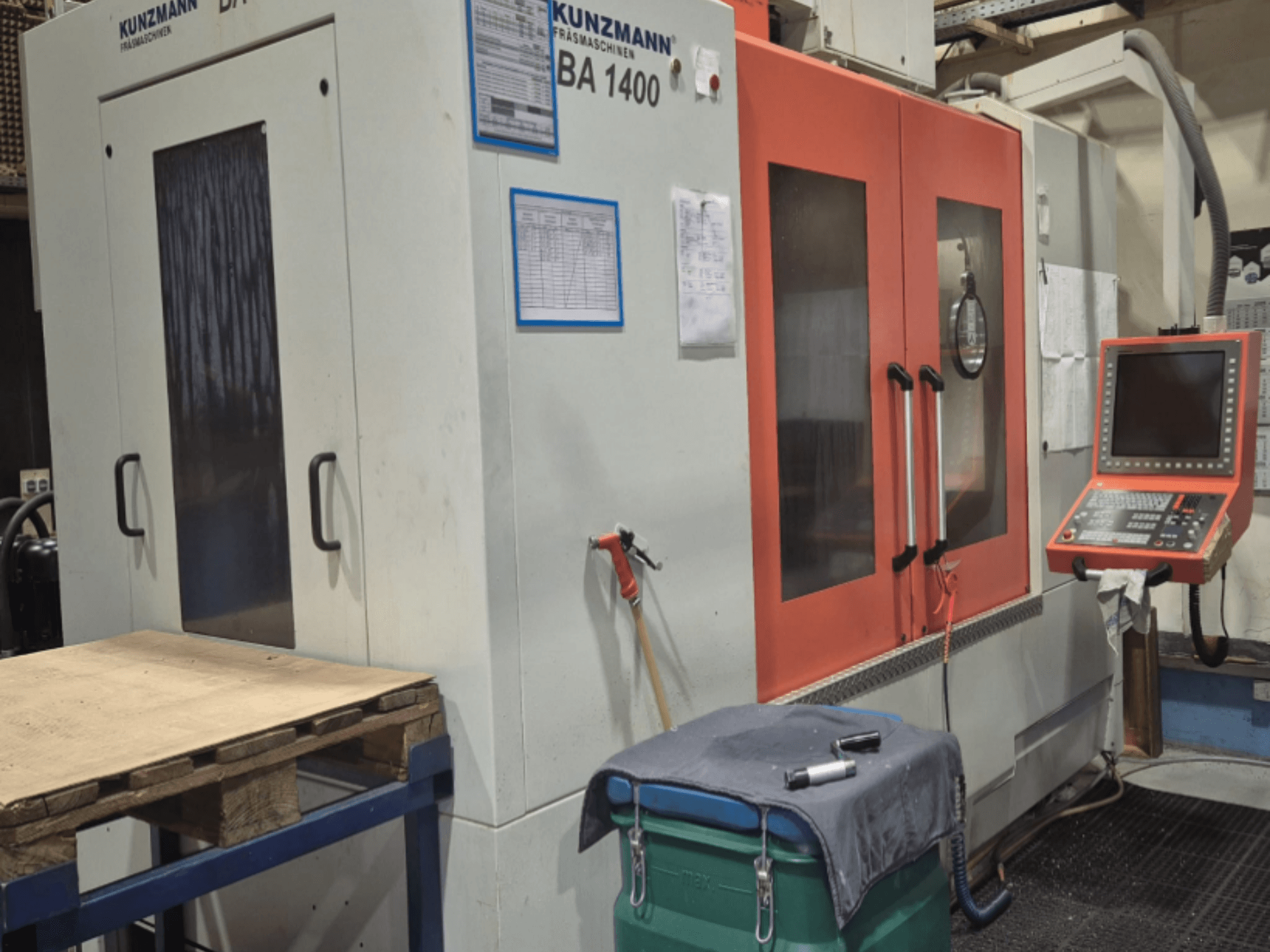

Ez a 3 tengelyes KUNZMANN BA1400 2017-ben készült. Nagy teljesítményű, 28 kW-os motorral és Heidenhain TNC 640 vezérlőegységgel rendelkezik. A gép 1400 x 710 mm-es asztallal rendelkezik, és 1500 kg maximális munkadarab súlyt tud kezelni. Ha kiváló minőségű megmunkálási képességekre vágyik, vegye fontolóra az általunk eladásra kínált KUNZMANN BA1400 függőleges megmunkálóközpontot. További részletekért vegye fel velünk a kapcsolatot.
Áttekintés
- márka: KUNZMANN
- év: 2017
- MODELL: BA1400
- alkalmazási típus: marás
- Helyszín: Németország
- géptípus: Függőleges megmunkálóközpont
- vezérlőegység márkája: HEIDENHAIN
Műszaki információk - KUNZMANN BA1400
Vezérlőegység
- Vezérlő márka: HEIDENHAIN
- Vezérlő modell: TNC 640
Mozgás
- Tengelyek száma: 3
- X-tengely útja: 1400 mm
- Y-tengely útja: 700 mm
- Z-tengely útja: 760 mm
Műszaki specifikáció
- Max. szerszám súly: 160 kg
- Orsóteljesítmény: 28 kW
- orsósebesség: 10000 RPM
- Kúpméret: SK 40
További információ
Heidenhain TNC 640 vezérlés
SK40 szabványos orsó (szíjhajtású)
SK40 orsókúp
Sebesség 10 000 fordulat/perc
Függőleges orsó fokozatmentesen állítható 20-10.000 rpm
Teljesítmény 28 kW
Teljesítmény 100%-os üzemidő 10,0 kW
Teljesítmény 40%-os üzemidő 14,0 kW
Teljesítmény 100%-os munkaciklusnál 20,0 kW
Teljesítmény 40%-os munkaciklusnál 25,0 kW
Nyomaték a maróorsón 100%-os üzemidőben 130 Nm
Nyomaték maróorsónál 40%-os üzemi ciklusban 190 Nm
Nyomaték maróorsónál 100%-os munkaciklus 180 Nm
Nyomaték a maróorsó 40%-os üzemi ciklusánál 240 Nm
MAS-BT40 szerszámtartó DIN 69872 A húzócsapokkal
Szerszámcserélő 40 pozíció (láncos tár)
Max. szerszámsúly 160 kg
Szerszámváltási idő 3 mp
Csip-csap idő 8 mp
Az asztal méretei 1400 × 710 mm
Max munkadarab súlya 1500 kg
X-tengely elmozdulás 1400 mm
Y-tengely elmozdulás 700 mm
Z-tengely elmozdulás 760 mm
Munkaterület X-tengely 1400 mm
Y-tengely munkaterülete 700 mm
Munkaterület Z-tengely 750 mm
Orsó és asztal távolsága 180-930 mm
Az orsó közepe az oszlophoz 760 mm
X/Y/Z előtolási sebesség 10 m/min
Gyorsjárat X/Y/Z 20 m/minBorítás nélküli digitális szervomotorok minden tengelyen
forgácsszállító hűtőközeggel (LU változat)
Hűtőfolyadék az orsón keresztül akár 40 bar nyomásig
Hűtőfolyadék-áramlás 25 l/min 40 bar nyomáson
Automatikus hűtőközeg finomszűrés 40 µm
Forgatható látóablak az elülső ajtóban
Olajpáraelszívó rendszer többlépcsős szűréssel (H13 szűrő)
Elektronikus kézikerék HR 510 FS beépített gombokkal és vészleállítóval
Érintésérzékelő TS 460 rádiós átvitellel
Automatikus szerszámmérés Heidenhain TT 46
Mérési pontosság ≤ 15 µm
Max. szonda kitérés 5 mm
Tapintási sebesség max. 5 m/perc
DXF átalakító szoftver 2D kontúrátvitelhez
PC-s szoftveres távszerviz a távoli diagnosztikához és karbantartáshoz
Működési feszültség 400 V 50 Hz
Teljesítményfogyasztás 35 kVA
Vezérlőfeszültség 24 V
A gép tömege kb. 8,5 t
A gép tömege kb. 12000 kg
A gép mérete kb. 4,20 × 2,45 × 3,09 m
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
