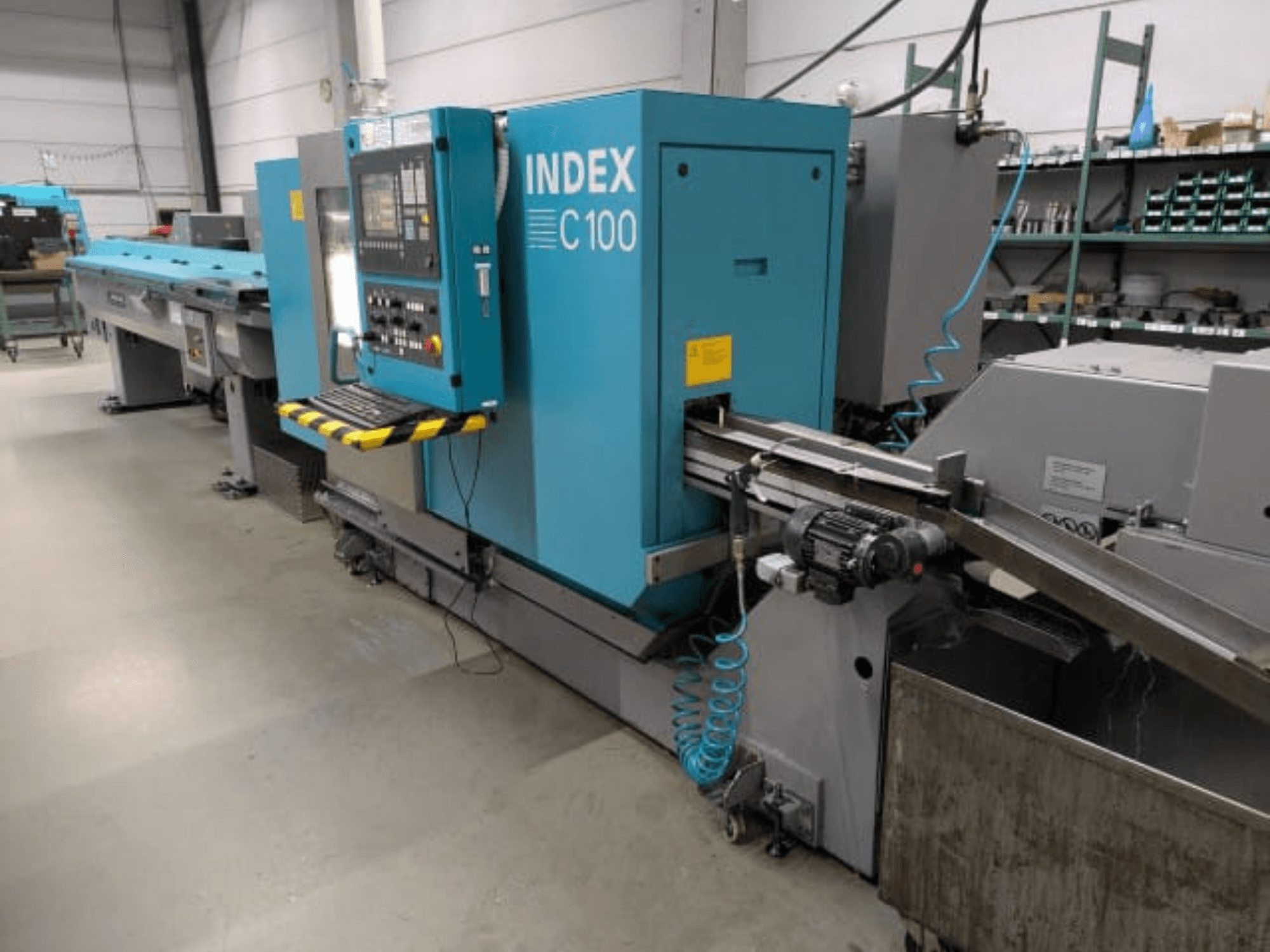

Index - C100DE-TUR-IND-2012-00002

- Gépkeret: Függőleges ágyazású öntöttvas gépváz

- Szerszámtartó vezetők: Lemezes vezetők nagyfokú merevséggel és csillapítással

- Tengelyhajtások: Dupla ollós kinematika a szerszámtartókhoz; AC szinkronhajtás-technológia

- Fejtámasz-kialakítás: Termoszimmetrikus kialakítás

- Főorsó (D42): (DIN 55026 és ISO 702), max. rúdátmérő 42 mm, max. fordulatszám 7000 rpm, elülső csapágyátmérő 75 mm

- Főorsó teljesítménye: 22/29 kW (100%/40%-os munkaszünet mellett)

- Főorsó nyomatéka: 50/65 Nm (100%/40%-os maximális fordulatszámnál)

- Főorsó befogóhenger: henger: D42/14 üreges befogókaros vagy tokmány befogásához, hidraulikus működés, löket 12 mm, befogási nyomás 8/80 bar, max. tolóerő 34 kN, max. húzóerő 34 kN

- C-tengely meghajtás (fő- és ellenorsó): felbontás 0,00014 fok, ismételhetőségi szórás Psmax = 0,01 fok, ismételhetőségi szórás Psmax = 0,01 fok.

- Főorsó befogóegység: Egyetlen nyomófeszítő egység, 8 és 75 bar között állítható

- Ellenorsó (D42): (DIN 55026 és ISO 702), max. rúdátmérő 42 mm, max. fordulatszám 7000 rpm, tokmány átmérője 110 mm, elülső csapágy átmérője 75 mm.

- Ellenorsó teljesítménye: 16,5/19 kW (100%/40%-os munkaszünet mellett)

- Ellenorsó nyomatéka: 32/43 Nm (100%/40%-os max.)

- Ellenorsó csúszók (Z-tengely): Váltakozó áramú motor és golyóscsavaros meghajtás, 500 mm munkahossz, 60 m/perc gyorsjárat, 10 m/s^2 gyorsulás, 3000 N előtolóerő.

- Ellenorsó befogóhenger: D42/14, hidraulikus működtetés, löket 12 mm, szorítónyomás 8/80 bar, max. tolóerő 34 kN, max. húzóerő 34 kN

- Ellenorsó befogószerkezet: Egyetlen nyomású szorítószerkezet, 8 és 75 bar között állítható

- Szerszámtartó 1: X-tengelyes elmozdulás 70 mm (gyors 30 m/perc, 9 m/s^2, 3000 N előtolóerő); Z-tengelyes elmozdulás 250 mm (gyors 60 m/perc, 9 m/s^2, 3000 N előtolóerő); Y-tengelyes elmozdulás 70 mm (gyors 15 m/perc, 5 m/s^2, 3000 N előtolóerő). 1-es torony 10 állomással, D25x48 párhuzamos szárfelvételek (DIN 69880), éles szerszámok minden állomáson (teljesítmény 4,2 kW, nyomaték 11 Nm, max. fordulatszám 8000 rpm).

- Szerszámtartó 2: X-tengelyes elmozdulás 70 mm (gyors 30 m/perc, 9 m/s^2, 3000 N előtolóerő); Z-tengelyes elmozdulás 400 mm (gyors 60 m/perc, 9 m/s^2, 3000 N előtolóerő); Y-tengelyes elmozdulás 70 mm (gyors 15 m/perc, 5 m/s^2, 3000 N előtolóerő). 2-es torony 10 állomással, D25x48 párhuzamos szárfelvételek (DIN 69880), éles szerszámok minden állomáson (teljesítmény 4,2 kW, nyomaték 11 Nm, max. fordulatszám 8000 rpm).

- Szerszámtartó 3: X-tengelyes elmozdulás 125 mm (gyors 30 m/min, acc. 10 m/s^2, előtolási erő 3000 N). 3-as torony 10 állomással, D25x48 párhuzamos szárfelvételek (DIN 69880), éles szerszámok minden állomáson (teljesítmény 4,2 kW, nyomaték 11 Nm, max. fordulatszám 8000 rpm).

- Vezérlőrendszer: Simodrive 611 / Sinumerik 840D-vel integrált moduláris többprocesszoros vezérlés, CNC felhasználói memória 6 MB-ig, Ethernet 10/100 Mbps.

- Vezérlőpanel Képernyő: 26 cm-es színes TFT lapos képernyő, membrános billentyűzet XYZ elrendezésben, alapértelmezett megjelenítési nyelv holland.

- Gépi áramellátás: 400V, 50 Hz, 49 kVA csatlakozó teljesítmény, 70 A névleges áram, 100 A max. tartalék biztosíték.

- Hűtőrendszer: Központi vízcsatlakozó az orsókhoz és a vezérlőszekrényhez, 8 kW névleges nettó hűtőteljesítményű egység (50Hz/400V)

- Gépház: INDEX szabványos türkizkék RAL 5018 az elülső tolótetőn (rozsdamentes szerkezeti acél), porszürke RAL 7037 a kapcsolószekrényeken/folyadékszekrényeken és a forgácsszállító szalagon.

- Nyakörvtartó tokmány (főorsó): D42 orsóhoz (SK42BZI/900 442...): 5-ös méret a D42 orsóhoz való húzócsapágyazáshoz (SK42BZI/900 442...)

- Ellenorsó befogása: Ortlieb Power Chuck KSFI 40-054 végállással, hűtőfolyadék-ellátással együtt.

- Munkadarab-kezelés: Gantry-típusú eltávolító egység működtetett megfogóval (pneumatikus forgó/markolat), max. munkadarab átmérő 8-42 mm, max. súly 2 kg, max. maradékhossz 150 mm.

- Készdarab-szállító: Standard kivitelű szállítószalag, amely a jobb oldalon ürül ki.

- forgácselhordó: Csuklós forgácsszállító, ürítési magasság 840 mm, külön hűtőközeg-tartállyal és megerősített emelőszivattyúval (100 l/perc).

- Hűtőfolyadék-rendszer: Emulzióra előkészítve, kisnyomású szivattyú (8 bar / 80 L/min), középnyomású szivattyú (20 bar / 30 L/min), alaprendszer 600 literes tartály Profibus interfésszel, hűtőközeg mikroszűrő rendszer (KF150 típusú kompakt szalagszűrő, áteresztőképesség 150 l/min emulzió / 120 l/min olaj).

- Szűrőszövet: PN 100 / 100-540 típus, visszatartási méret 50µm - 60µm, szélesség 540 mm, hosszúság 50 méter.

- Szerszámhordozó szelepek: Nagynyomású hűtőközegszelepek 80 bar-ig az 1., 2. és 3. szerszámtartókhoz.

- Elszívás előkészítése: A hűtőközeg elszívásához/szűrőcsatlakozáshoz, 200 mm átmérőjű csatorna, teljesítmény kb. 600 m3/h

- Kiegészítő funkciók: Transmit/Tracyl funkció a C200-4D-nél a homlok-/körkörkörös maráshoz, MBL 42-65 tartozékok a 840D vezérléshez.

- Rúdtöltő magazin: INDEX MBL 42/3700 rúdbetöltő magazin, orsómagasság 1010 mm, rúdtároló terület 390 mm széles, rúdátmérő 10 - 42 mm, max. rúdhossz 3644 mm, csuklós rúdtartót tartalmaz metrikus skálával, 20D rúdtoló rudat (hossza 1400 mm) és megmunkált vezetőelemeket 22-42 mm.
