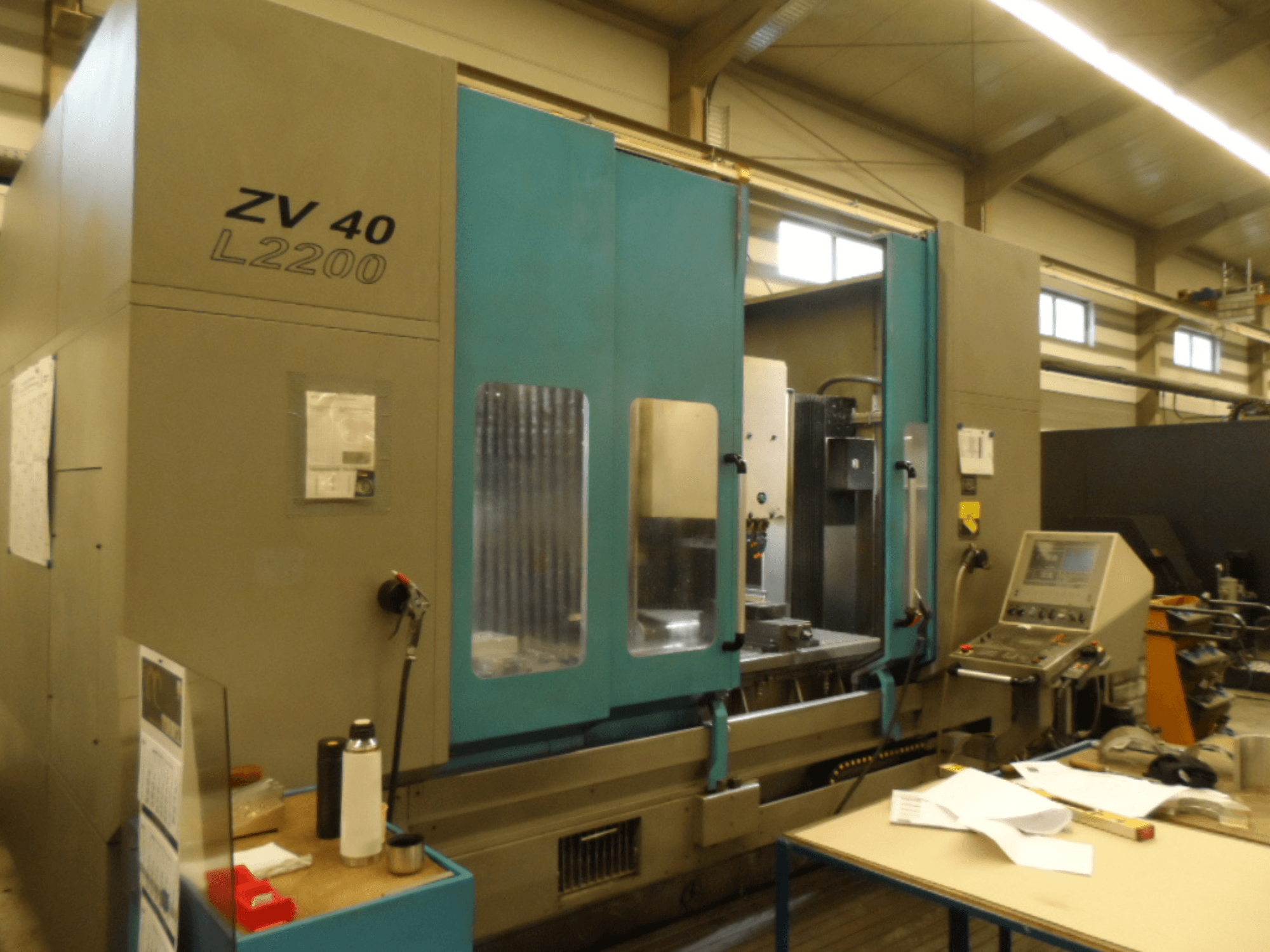

IBARMIA - ZV 40 L2200DE-MIL-IBA-2000-00001

- X-tengelyes elmozdulás 2 állomásos megmunkálásnál (ingamozgatás): 720 mm

- Z-tengely elmozdulás (függőleges): (opcionálisan: 800 mm)

- T-nyílások száma: 5

- T-hornyok mérete: 18 mm

- T-nyílások közötti távolság: 125 mm

- Az orsó orrának és az asztalnak a legkisebb / legnagyobb távolsága: 200 / 800 mm (opcionálisan: 1000 mm)

- Szerszámkúp / szerszámtartó: SK40 - DIN 69871 (Opciók: HSK A-63 DIN 69893 vagy HSK A-80 DIN 69893)

- Húzócsap SK szerszámtartóhoz: DIN 69672

- A szerszámtartó (SK) szorítóereje: 12000 N (Opciók: HSK A-63: 18000 N / HSK A-80: 28000 N)

- Belső csapágyátmérő: 80 mm

- Max. standard orsófordulatszám: 6000 rpm (opciók: 4000 / 8000 / 10000 rpm)

- Főorsó motorteljesítmény 100 %-ban: 28 kW (szakaszosan: 38,5 kW)

- Állandó teljesítmény a standard konfigurációnál: 1500 fordulat/perc-től

- Maximális forgatónyomaték 100 %-nál: 178 Nm (szakaszosan: 245 Nm)

- X, Y, Z előtolási erő 100%-os állásban: 13000 N (szakaszosan: 15600 N)

- Gyors haladási sebesség X, Y, Z irányban: 30 m/perc

- Maximális munkaelőtolás X, Y, Z irányban: 10 m/perc

- Pozícionálási tűrés Tp X(1000mm)-Y-Z: 0,015 mm

- Max. pozicionálási szórás Ps max.: 0,010 mm

- Mérőrendszer X-Y-Z-ben: Lineáris üvegskálák

- Marási kapacitás acélban (St 60): 650 cm³/perc

- Fúrási kapacitás acélban (St 60): Ø 60 mm

- Csapolóteljesítmény acélban (St 60): M-36

- Szerszámtartályok száma: 24 (opciók: 40 - 52)

- Max. szerszámhossz: 300 mm

- Max. szerszámsúly: 10 kg

- Max. szerszámátmérő (teljes tár): 85 mm

- Max. szerszámátmérő (szomszédos zsebek szabadon): 125 mm

- Szerszámkezelés: Véletlenszerű

- Szerszámváltási idő: 3.5 s

- Szerszámváltási idő forgácsról forgácsra: 7 s

- Helyigény: kb. 17 m²

- Hűtőfolyadék-tartály kapacitása: 370 liter

- Géphossz (A méret): 4200 mm

- Texturált festékszerkezet (2 szín): RAL szürke 7037 / kék 5012

- Elektromos csatlakozó: 55 kW

- Működési feszültség: 400 V / 50 Hz

- Sűrített levegő csatlakoztatása: 6 bar

- Hűtőszivattyú teljesítménye: 0,75 kW

- Alapfelszereltség: X/Y/Z tengelyen lineáris üvegmérlegek, függőleges belső burkolat az X tengely mentén, munkaterület világítás, automatikus központi kenés, hidraulikus ellensúly az orsófejhez, automatikus pneumatikus orsótisztítás, mobil vezérlőpult, merev menetfúrás (menetfúrás kompenzáló tokmány nélkül).

- Gyári opciók állnak rendelkezésre: Belső hűtőközeg-ellátás (IKZ), teljes gépház, válaszfal a tolatóüzemhez, osztófejek/forgóasztalok 1 vagy 2 további géptengelyhez, munkaszerszám-érintkező szonda, digitalizálási rendszerek, szerszámfelügyeleti rendszerek, hordozható elektronikus kézikerék.

- az igényektől függően az Y-tengelyben lévő alkatrészeket ki kell cserélni vagy javítani kell.
