HELLER - MC 20PL-MIL-HEL-2019-00001
További kérdései vannak? Lépjen kapcsolatba velünk!
Gerard Bel
+49 173 2872 031
g.bel@gindumac.com
- GINDUMAC
- Termékek
- Szerszámgépek
- ➤ Eladó használt HELLER MC 20 | gindumac.com

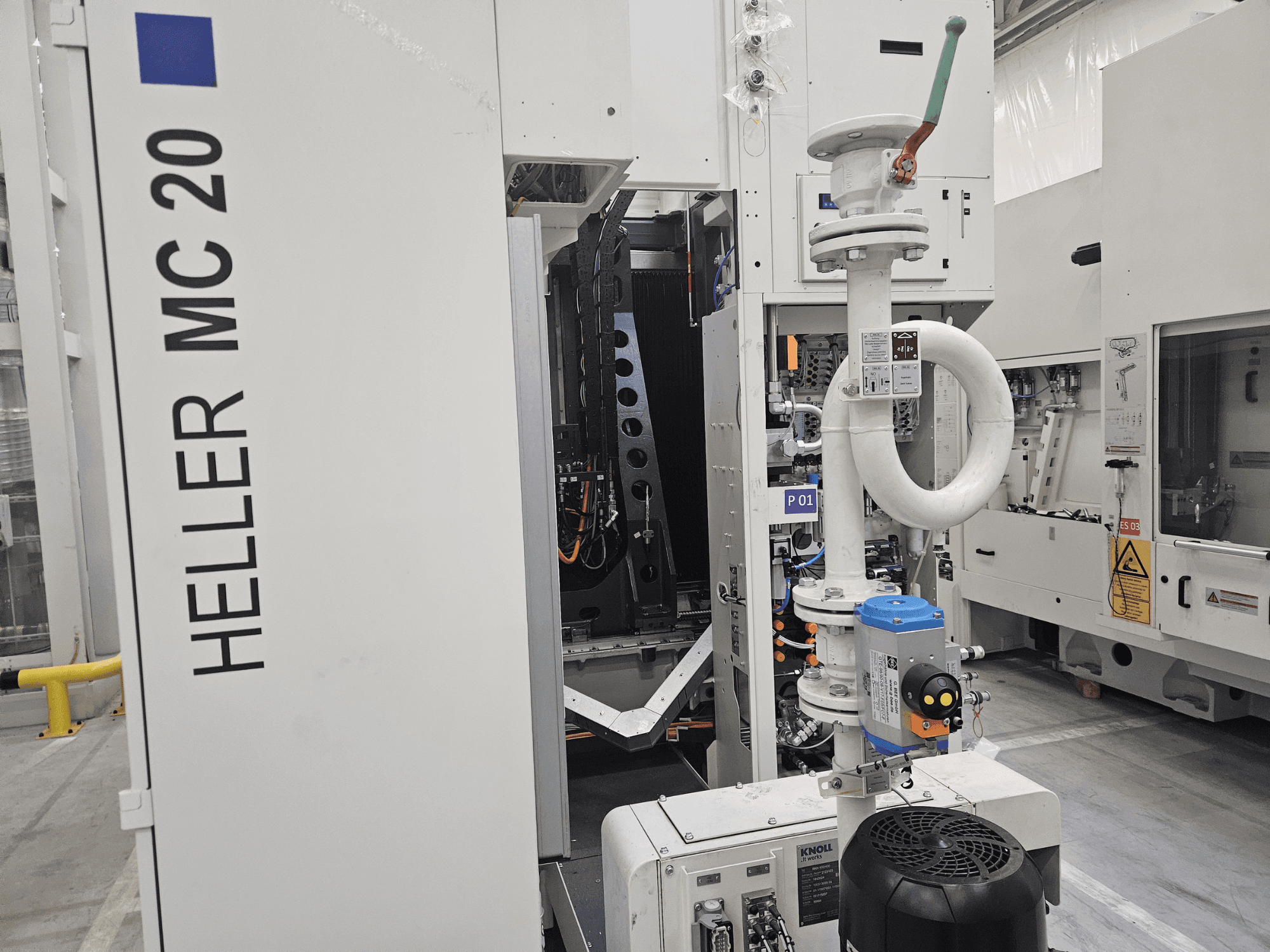

Ez az 5 tengelyes HELLER MC 20 2019-ben készült. Siemens 840D sl vezérlőrendszerrel, 800/750/800 mm-es X/Y/Z elmozdulásokkal és akár 60 000 mm/perc gyorsjárati sebességgel rendelkezik. Az orsó HSK-A63 szerszámokat támogat 16 000 fordulat/perc sebességig. Tartalmaz egy 44 állásos szerszámtárolót és egy 520 mm átmérőjű forgóasztalt. Ideális összetett megmunkálási feladatokhoz. Vegye fel velünk a kapcsolatot, ha további információt szeretne kapni erről a gépről.
Áttekintés
- márka: HELLER
- év: 2019
- MODELL: MC 20
- alkalmazási típus: marás
- Helyszín: Lengyelország
- géptípus: Vízszintes megmunkálóközpont
- vezérlőegység márkája: SIEMENS
Műszaki információk - HELLER MC 20
Vezérlőegység
- Vezérlés márkája: SIEMENS
- Vezérlés modellje: 840D sl
Méretek
- Gép magassága: 4000 mm
- Gép hossza: 5300 mm
- Gép súlya: 13000 kg
Mozgás
- Tengelyek száma: 5
- X tengely mozgás: 800 mm
- Y tengely mozgás: 750 mm
- Z tengely mozgás: 800 mm
Műszaki specifikáció
- Max. szerszám súly: 12 kg
- Orsó teljesítmény: 34 kW
- Orsó fordulatszám: 16000 RPM
További információ
Munkaterület
Előrehajtási erők (X/Y/Z): 10,000 N
Sebességek és dinamika
Gyorsmozgás X/Y/Z: 60 000 mm/perc
Gyorsulás: X 7 m/s², Y 8 m/s², Z 6 m/s²
Orsó / megmunkáló egység (HSK-A63)
Szerszámcsatlakozó: HSK-A63
Orsó átmérője az első csapágyban: 70 mm
Szerszámkezelés
Szerszámtároló típusa: Szerszámtároló: HSK-A63
Szerszámhelyek száma: 44
Maximális szerszámtömeg az összes rekesz betöltésével: 6 kg
Max szerszámhossz: 550 mm
Max. szerszámátmérő: minden foglalattal 120/80/80/80 mm; a szomszédos foglalatokkal szabadon 150 mm
Minimális forgácsolási idő (VDI): kb. 3,3-4,4 s
Forgótengelyek (A/B/AB)
Forgóasztal átmérője (A/B tengely): 520 mm
Interferencia-kör átmérője: A tengely 1260 mm; AB tengely/B tengely 800/900 mm
Sebesség: A tengely 17 rpm; B tengely/AB tengely 40/50 rpm
Indexálási felbontás: A tengely 360,000 × 0,001°; B tengely 360,000 × 0,001°
Indexelési pontosság (VDI/DGQ 3441): A tengely 12 ívmásodperc; B tengely 10 ívmásodperc
Mérőrendszer
Pozíciómérő rendszer: Közvetlen, abszolút lineáris skálák
Beépítési adatok
Tápegység: 400 V / 50 Hz
Teljes csatlakoztatott terhelés: kb. 27-30 kVA
Sűrített levegő igény: 4,5-6 bar
Kiegészítő berendezések
A gép nagyon jó műszaki állapotban van
Teljes szervizdokumentáció rendelkezésre áll
Dedikált be- és kirakodórendszer
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
