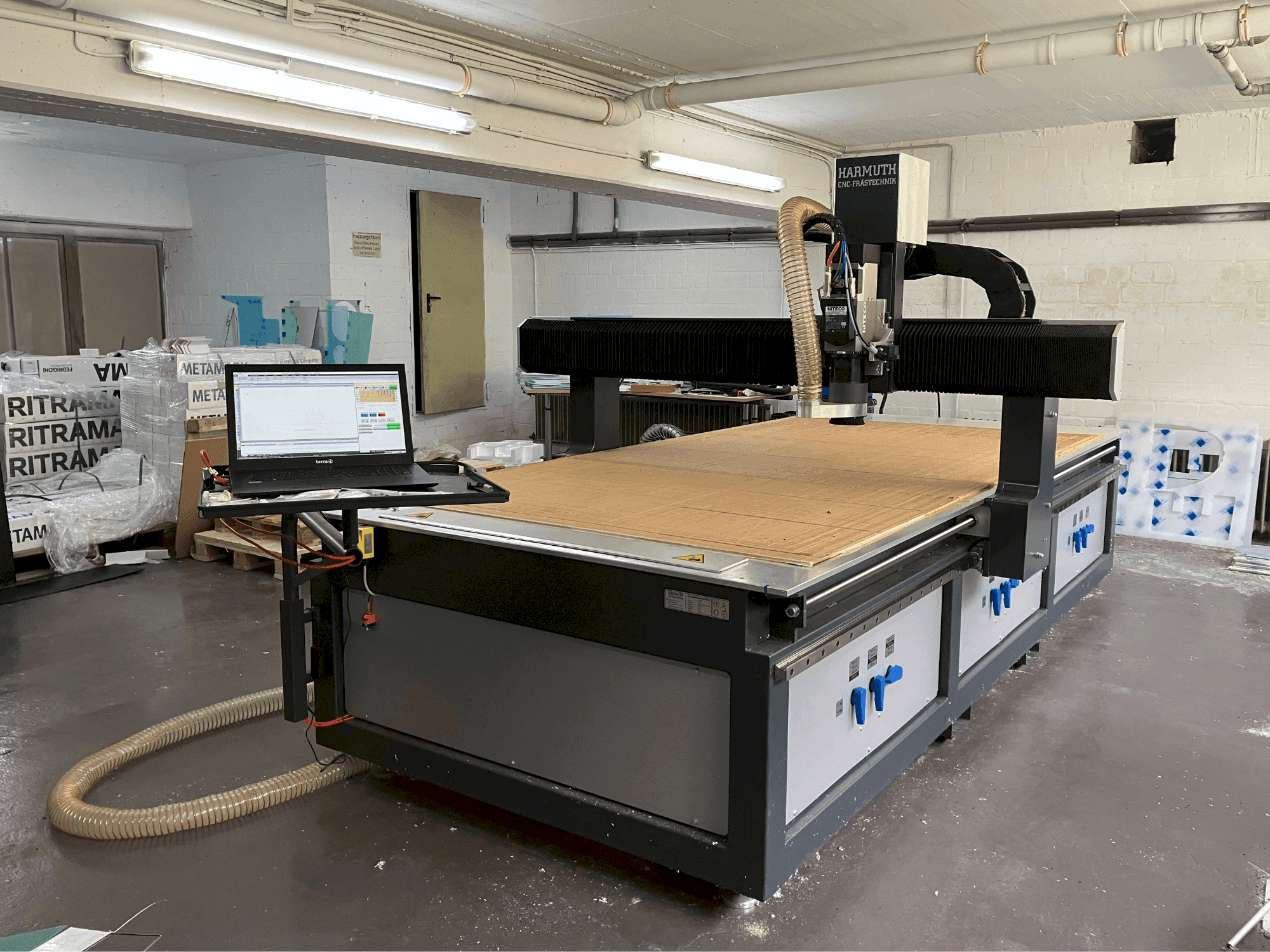

HARMUTH - F+3000DE-MIL-HAR-2020-00001

További információ

A gép előnyei

• A gép műszaki előnyei:
  • - Orsósebesség-tartomány: 300 - 24 rezgésmentes marás, léptetőmotoros hajtásrendszer, automatikus funkciók a vezérlőszoftverben minőségi gépi előnyök: pontlézer a nullpont megközelítéséhez, optikai regisztrációs jel érzékelése, 000 ford/perc / orsómotor teljesítménye: 3,8 kw / szerszámkúp: sk30
  • - Rezgésmentes marás, léptetőmotoros hajtásrendszer, automatikus funkciók a vezérlőszoftverben / minőségi gépi előnyök: pontlézer a nullpont megközelítéshez, optikai regisztrációs jel érzékelés

Extra információ

• - -Külső méretek: hosszúság = 3760 + kezelőegység 1200 mm, szélesség 2500 mm, magasság 2000 mm. A gép alapja teljes egészében acélból készült. A portál nehéz alumínium profilból (40KG/m) készült a rezgésmentes maráshoz. A meghajtás golyóscsavarokon keresztül történik (20x20mm X/Y és 16x5mm a Z tengelyhez). Léptetőmotoros hajtásrendszer. Pozicionálási sebességek X / Y akár 12m/perc, Z 6m/perc. A vezérlőelektronika acélszekrényben található közvetlenül a gépen. A számítógéphez való csatlakozás EtherCad-en keresztül történik. 2 konfigurálható aljzatkimenet, pl. szívó és vákuum. 1 aljzat a főkapcsolón keresztül a beépített elszívóvezeték vezérlő számítógépéhez. "Penta-Tec" gépvezérlő szoftver nagyon egyszerű kezelési funkciókkal és számos automatikus funkcióval, rajzolási funkciókkal, kontúrszámításokkal, DXF, s4m és G-kód importálásával. 3D feldolgozás, automatikus sík- és marószerszám-hozzárendelés egy DXF szintező tapintóból az asztal magasságméréséhez (gépasztal-korrekció). Tapintó az automatikus szerszámméréshez, vákuumasztal. Egy öntött alumínium lemezbe 15 mm-es "sakktábla mintázatot" marnak különböző területeken, amelyek golyóscsapon keresztül kapcsolhatók be. Egy 5 mm-es MDF panelt helyeznek erre az asztalra. A levegőt fúrás nélkül szívják be a panelbe! A gép felszerelése: Maróorsó HITECO PT300 L/4/24 SK30 3,8 kW -300 - 24 000 fordulat/perc frekvenciaváltóval (a sebességet szoftveresen szabályozzák) - komplett befogóhüvely-készlet Pontlézer a könnyebb nullpont-megközelítéshez. Ipari porszívó Harmuth Fräse 3x1200 Watt, 80 liter, 270 mbar Notebook PC rendszer Pentatec vezérléshez Vákuumszivattyú - Nyomásvezérelt 4 kW-tól 100 Hz-ig, SV 8.190/2-48 - kb. 380 mbar. 175 m³/h - Szivattyúvezérlés tapintásérzékelővel vagy opcionálisan a gép sebességének vákuumfelügyeletével (Profi sorozat esetén) - Előre kiválasztható vákuumnyomás = a szivattyú szabályozza az értéket, amíg a teljesítmény elegendő (Profi sorozat vákuumfelügyelettel) - Az ár tartalmazza az összes komponenst Szerszámváltó 10-szeres - kúpos tartókhoz, pneumatikusan mozog a munkaterületről, így nincs akadály a mozgásban, és hosszabb alkatrész is áttolható - beleértve a vezérlőelektronikát, szelepeket, szoftverbővítést és biztonsági eszközöket, mint például: A frekvenciaváltó lekérdezése, hogy a motor áll-e, a szerszámváltó nyitva van-e, a szerszámállomások szabadok vagy foglaltak-e SK30-ER25 (ER32) kúpos befogók 3-16 mm-es befogóhüvelyekhez (20 mm, a rendszertől függően) Optikai regisztrációs jel érzékelése Kamerarendszer a regisztrációs jelek érzékeléséhez és a marási adatok korrekciójához (Ez a rendszer integrálva van a szoftverünkbe, nincs szükség második szoftver telepítésére) Szállítási terjedelem: marógép + vezérlőegység (PC + szoftver), tapadókorong, kompresszor, vákuumszivattyú

Fizetés feltételek

• Előre fizetés

• Eszközfinanszírozás
