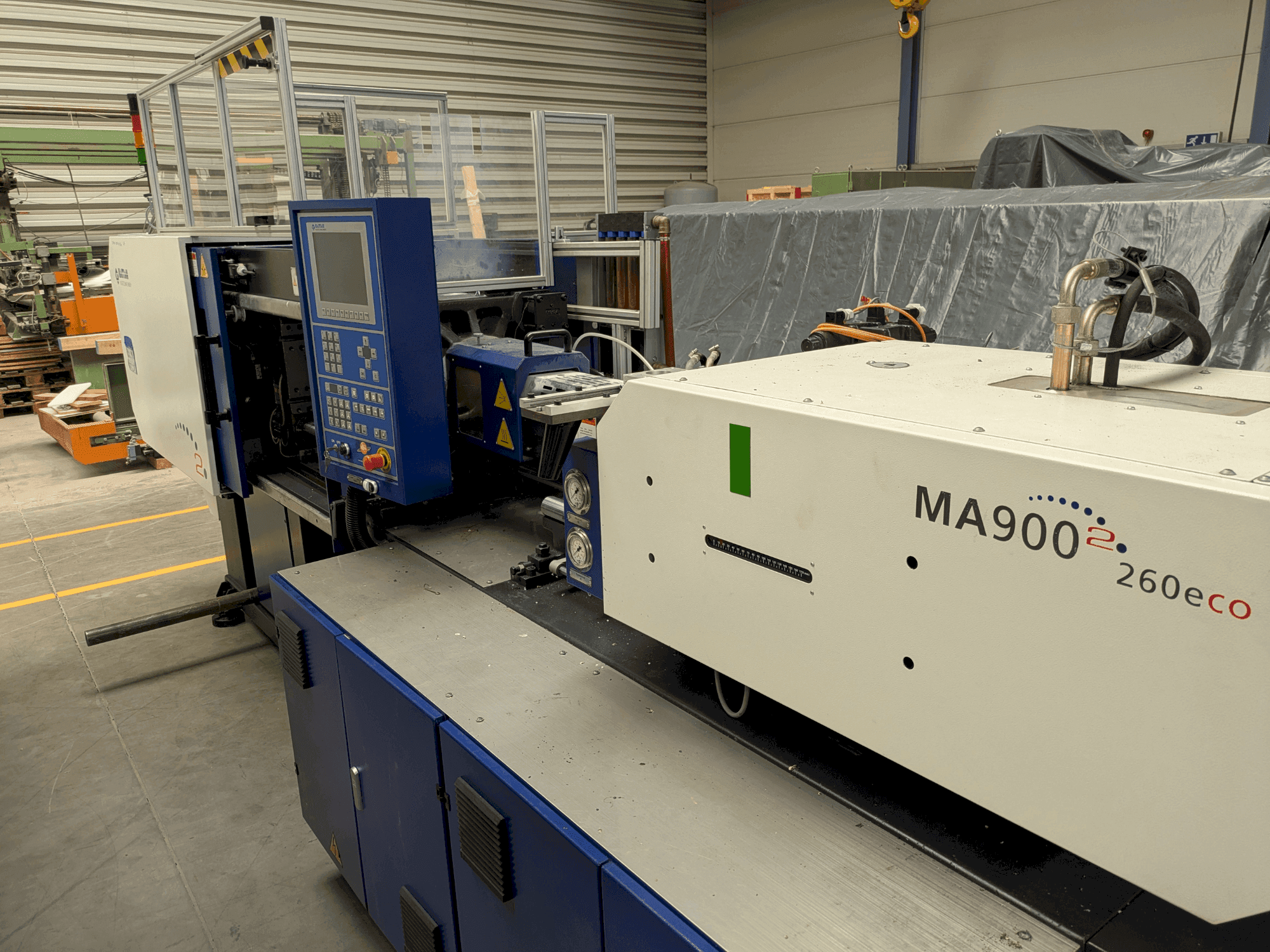

HAITIAN - MA900 II ecoDE-INJ-HAI-2016-00001

Befecskendezési kapacitás (PS): 139 g

Plasztikázási kapacitás: 13,3 g/s

Fűtési teljesítmény: 7. 85 kw

Kötőrúd-távolság (hxv): 360 × 360 mm

Elérhető szerszámmagasság: 150 - 380 mm

Kidobók száma: 5

Szivattyúmotor teljesítménye: 11 kw

Minimális szerszámméret (l×sz): 250 × 250 mm

Szükséges beépítési hely: A gép körül legalább 1 m szabad területet kell hagyni a működtetéshez és karbantartáshoz.

A gép alapozása és a szőnyeg diagramja

Alapozás típusa: A gépet a következő módon kell megalapozni: A gépet a következő módon kell megalapozni: Vasbeton alapozás ajánlott.

Teherbírás: A gép súlyának ≥ 3,5 tonnát kell elbírnia.

Szint-tűrés: A gépet sík alapra kell telepíteni (≤ 0,2 mm/m lejtés).

Rezgéscsillapítás: Használjon rezgéscsillapító párnákat vagy acéllemezeket a gép lábai alatt.

Kábel- és elektromos követelmények

Szivattyúmotor teljesítménye: 11 kW

Fűtési teljesítmény: 7,85 kW

Teljes telepített teljesítmény (kb.): ~19 kW

Tápegység: 3 fázisú, jellemzően 400V / 50Hz (ellenőrizze a helyi előírásokat).

Megszakító ajánlás: ≥ 40 A (a helyi szabványoktól függően).

Földelés: Megbízható földelés szükséges (≤ 4 Ω ellenállás).

Kábelfelfüggesztési diagram: A gépet a kábelek csatlakoztatása előtt vízszintbe kell állítani

Hűtési és hidraulikai követelmények

Olajtartály kapacitása: 190 l (ajánlott ISO VG46 szabványú hidraulikaolaj használata).

Hűtővízigény:

A hidraulikaolaj-hűtőhöz

A szerszámhűtő körökhöz (4 × vízcsatorna van biztosítva).

Vízminőség: Tiszta, korróziómentes, szűrt.

Víznyomás: 0,2 - 0,4 MPa

Környezeti feltételek

Környezeti hőmérséklet: 5 - 40 °C

Relatív páratartalom: ≤ 90% (nem kondenzálódó)

Telepítési hely: Beltéri, rezgésmentes, pormentes környezetben.
