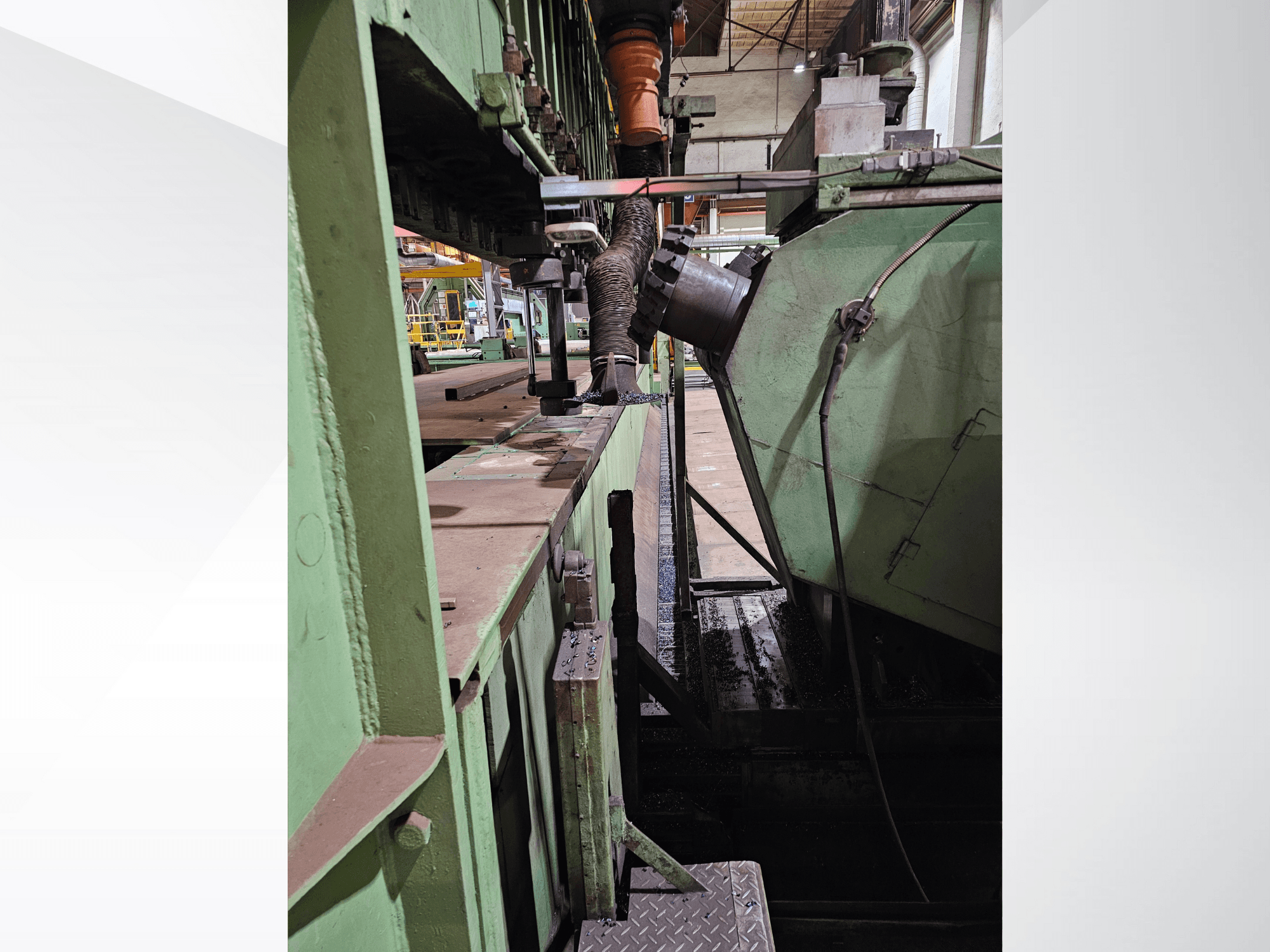

Ezt a 3 tengelyes GRABENER egyoldalas fémlemez élmaró gépet 1984-ben gyártották. Nagy teljesítményű, 50 kW-os egyenáramú motorral, 500 fordulat/percig terjedő orsósebességgel és 2000 Nm maximális nyomatékkal rendelkezik. A gép széleskörű mozgási lehetőségeket kínál: 15 900 mm az x-tengelyen és gyors, akár 8 000 mm/perc sebességű haladási sebességet. Ideális a precíziós maráshoz +/-45°-os elfordítási tartományával. Vegye fel velünk a kapcsolatot, ha további információt szeretne kapni erről a gépről.
Áttekintés
- márka: GRABENER
- év: 1984
- MODELL: Single-sided sheet metal edge milling machine
- alkalmazási típus: Egyéb lemezmegmunkáló gépek
- Helyszín: Németország
- géptípus: Lemezkészítő gép
Műszaki információk - GRABENER Single-sided sheet metal edge milling machine
Méretek
- Gép súlya: 23000 kg
Mozgás
- Tengelyek száma: 3
- X tengely mozgás: 15900 mm
- Y tengely mozgás: 500 mm
- Z tengely mozgás: 790 mm
További információ
Maróorsó forgási tartománya: ±45°
Orsó és szerszámok
Maróorsó meghajtási teljesítmény (egyenáramú motor): 50 kW
Az orsó átmérője az első csapágynál: 160 mm
Belső szerszámtartó: ISO 50 (DIN 2079)
Külső szerszámtartó: ISO 60
Szerszámrögzítés: manuálisan M24-es menetes rúddal
Sebességek és nyomaték
Orsófordulatszám: fokozatmentesen szabályozható, 2 tartományban, 50-500 fordulat/perc
1. tartomány: 50-250 fordulat/perc
2. tartomány: 100-500 fordulat/perc
Fokozati fokozat: 1:2
Állandó teljesítménytartomány: 160 fordulat/perc
Maximális orsónyomaték: 2000 Nm
Maximális orsófordulatszám: 2°/mp
Betáplálások
Marási előtolás X-ben: 40-4.000 mm/perc (fokozatmentesen állítható)
Gyorsmenet X: 8 000 mm/perc
Állítási sebesség Y/Z: 20-500 mm/min (fokozatmentesen állítható)
Gyorsmenet Y/Z: 1 000 mm/perc
Pontosság
Megjelenítési/pozícionálási pontosság (3 tengely): 0,1 mm
Elektromos
Működési feszültség: 380 V, 50 Hz
Vezérlőfeszültség: 220 V
Távolságok és méretek
Feszítőasztal a behúzott, vízszintes orsótengelyig: 500 mm
Állványtámasz (padló) az orsó középpontjáig függőleges középhelyzetben: 1300 mm
Feszítőasztal a támasztóvezető középpontjáig: 2 300 mm
Az arc és a támasztóvezető hossza: 16 800 mm
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
